Pneumatické nástrčné fitinky řady KQ2V

SOLH KQ2V Série Pneumatické násuvné L odbočné armatury | Ekvivalent SMC KQ2V

Značka: SOLH by Richge Technology | KQ2V One-Touch Pneumatic L Connector Family

1. Přehled produktu

     Řada SOLH KQ2V jsou nástrčné pneumatické armatury typu L s vnějším závitem s více variantami odboček. Určeno pro rozvody zdroje vzduchu a změnu směru potrubí v pneumatických okruzích. Plně zaměnitelné s řadou SMC KQ2V. Vyrobeno z bílého technického plastového těla a poniklovaného mosazného závitu. Rychlá montáž bez lepidla. Kompatibilní s PU a PA pneumatickými hadicemi. Široce se používá v automatizačních strojích, vakuových pick & place a potrubních systémech pro lahve.

  Pět dílčích modelů pro různé požadavky na uspořádání:

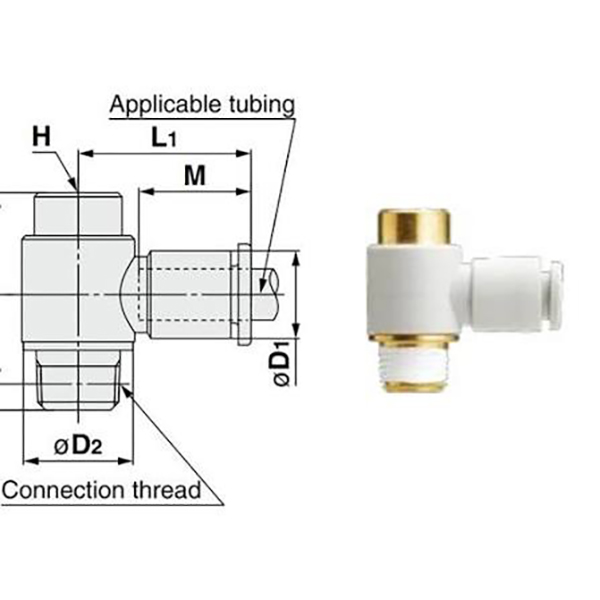

     KQ2V: Standardní jednoduchý výstup typu L, vnější šestihranná montáž, 1-v-1-out

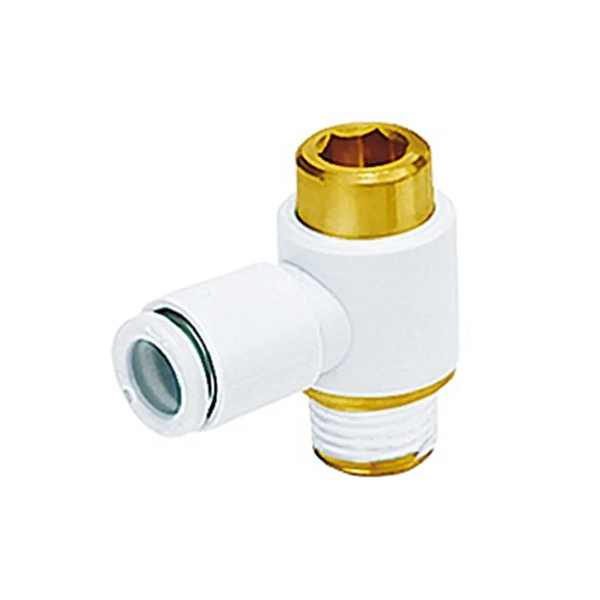

     KQ2VS: Standardní jednoduchý vývod typu L, vnitřní šestihranná montáž, 1-v 1-out

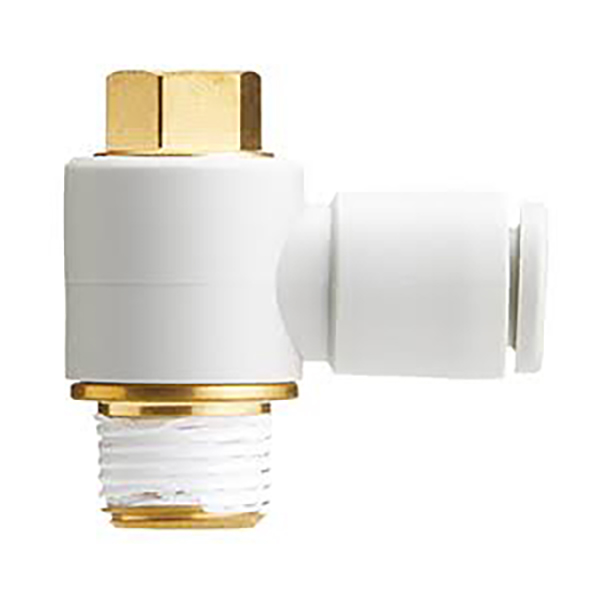

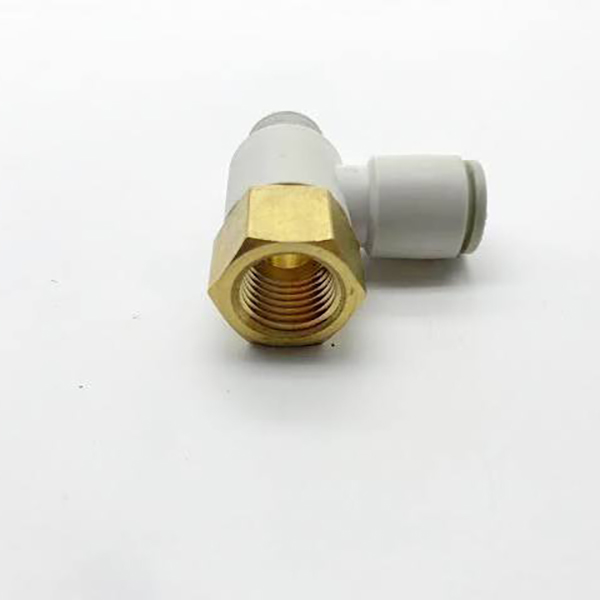

     KQ2VF: Kaskádové L šroubení, vnější R závit + vnitřní Rc závit, k dispozici sériové připojení, 1-v 1-out

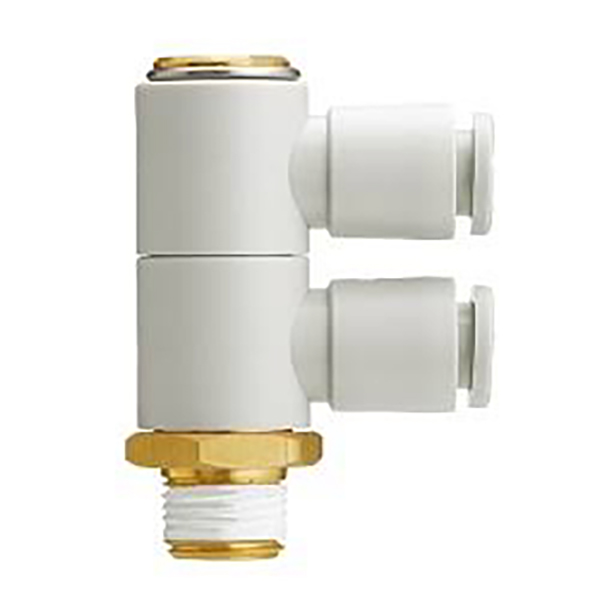

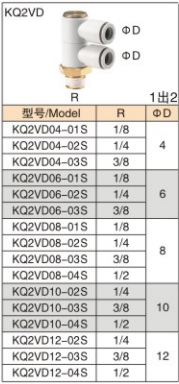

    KQ2VD: Vertikální 1-to-2 odbočná armatura, jeden vstup s vnějším závitem, dva výstupy hadic stejného průměru

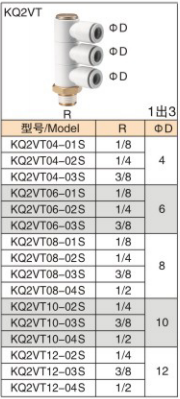

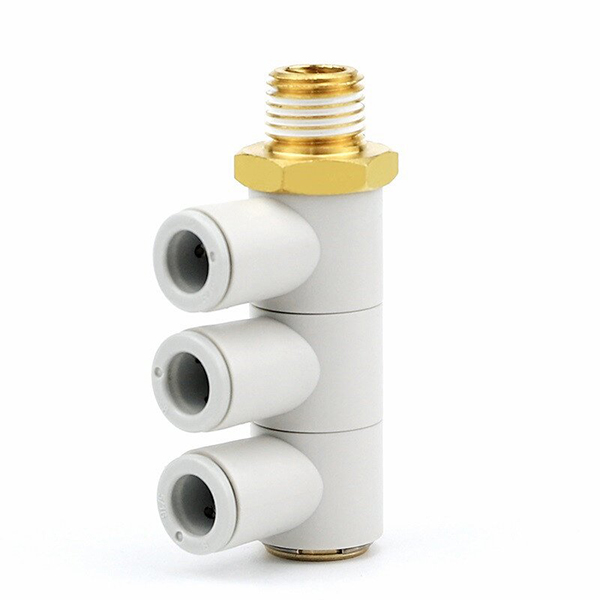

     KQ2VT: Vertikální odbočná armatura 1 až 3, jeden vstup s vnějším závitem, tři výstupy hadic stejného průměru

2. Vysvětlení kódu modelu

  Příklad: KQ2VD04-01S

      KQ2V = Základní kód řady

      D  T / S / F = Přípona struktury

     D: vertikální větev 1 až 2

     T: 1 až 3 vertikální větve

     S: Vnitřní šestihranné L koleno

      F: Kaskádové L koleno

     Bez přípony: Externí šestihranné standardní L koleno

     04 = Vnější průměr trubky ΦD: 4mm

     01S = Vnější závit R18; 02S=R1/4; 03S=R3/8; 04S=R1/2; M5=M5×0,8

3. Souhrnná tabulka specifikací

4. Materiál a provozní podmínky

5. Vlastnosti dílčího modelu

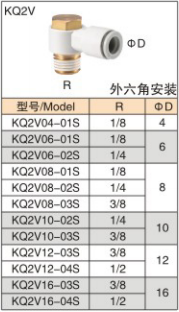

     • KQ2V (externí šestihranné L koleno): Standardní L koleno s vnějším šestihranným závitem pro utažení klíčem. Nejrozšířenější základní typ, podporuje potrubí velkých rozměrů max. Φ16.

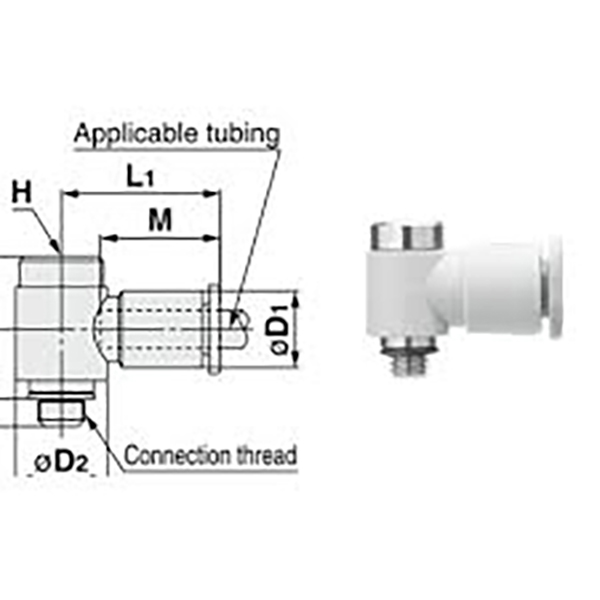

     • KQ2VS (vnitřní šestihranné L koleno): Vnitřní šestihran s válcovým zahloubením na závitovém portu. Navrženo pro omezený úzký instalační prostor. Varianta M5 s malým závitem odpovídá miniaturním válečkům.

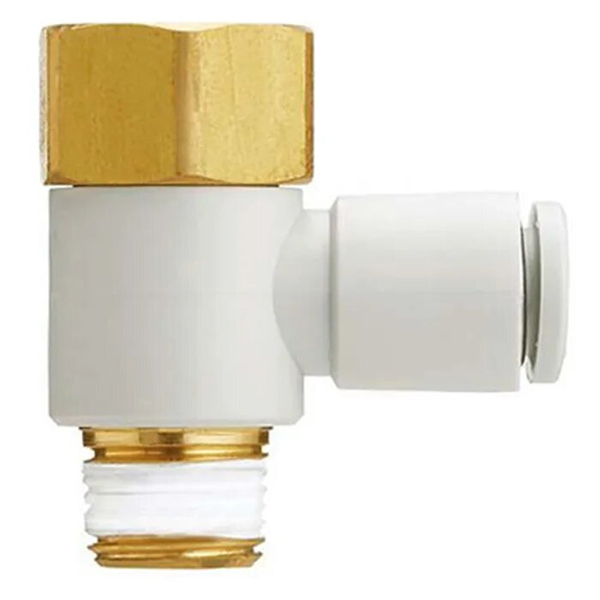

     • KQ2VF (kaskádovatelné L koleno): Vybaveno vnějším R závitem a vnitřním Rc závitem. Více tvarovek lze zapojit do série pro vícecestné odbočení, což snižuje požadavky na rozdělovací bloky.

     • KQ2VD (vertikální větev 1 až 2): Vstup vzduchu s jedním závitem, vertikálně rozdělený na dva stejné výstupy hadic. Kompaktní rozvod vzduchu 1 v 2, snižuje celkový počet montáží.

     • KQ2VT (vertikální větev 1 až 3): Vstup vzduchu s jedním závitem, vertikálně rozdělený na tři stejné výstupy hadic. Mini vzduchové potrubí, běžně používané pro rozvod vzduchu s více přísavkami v automatizaci.

6. Pokyny k instalaci

     •  Konec trubky seřízněte kolmo a naplocho. Zasuňte hadičku přímo do fitinky, dokud neuslyšíte „cvaknutí“, které potvrdí uzamčení.

     •  Vyjmutí hadičky: Stiskněte bílou uvolňovací objímku na armatuře a současně vytáhněte hadičku směrem ven.

     •  Na závity naviňte PTFE pásku. Utahujte pouze na šestihranné části; nikdy neaplikujte točivý moment na plastové tělo, aby nedošlo k prasknutí.

     •  U řady KQ2VF v sériovém zapojení zajistěte správné utěsnění závitu, aby se zabránilo úniku vzduchu.

7. Aplikační scénáře

     • Automatizační stroje

     • Robotické vakuové přísavky

     • Rozvod zdroje vzduchu pro pneumatické válce

     • Pneumatické obvody na výrobních linkách

     • Balicí stroje a vzduchové okruhy testovacích přípravků
