Značka: SOLH by Richge Technology | SMC KQ2E Ekvivalentní přepážková spojka pneumatická jednodotyková armatura
 |
 |
 |
KQ2E je přepážkové šroubení ze série jednodotykových šroubení SOLH KQ2, plně zaměnitelné s SMC KQ2E. Běžně pojmenované kování panelové přepážky je standardní součástí pro průchod pneumatického potrubí přes panely zařízení a přepážky. Propojuje vnitřní a vnější vzduchové okruhy, podporuje panelovou montáž ventilů a válců, široce používané v rozvaděčích, automatizačních skříních a příčkách čistých prostor.
Příklady rozdělení modelu:
Standardní dvoutrubková přepážka: KQ2E06-00A
KQ2: Násuvná armatura druhé generace řady KQ2 (bílé tělo)
E: Spojení přepážky, panelová konstrukce
06: Vnější průměr trubky φ6mm, oba konce stejné zasouvací velikosti
00: Dva zásuvné porty (přepážka mezi trubkami)
A: NBR těsnění, typ těsnění pro opakovanou montáž a demontáž
Kompaktní malá přepážka: KQ2E04-00J
Přípona J: Miniaturizovaná kompaktní verze, menší rozměry pro tenké panely a miniaturní zařízení
Vnitřní závit k přepážce trubky: KQ2E06-02A
02: Rc14 vnitřní kuželový trubkový závit
Plný význam: φ6 zásuvný port ↔ Rc1/4 přepážkový konektor s vnitřním závitem

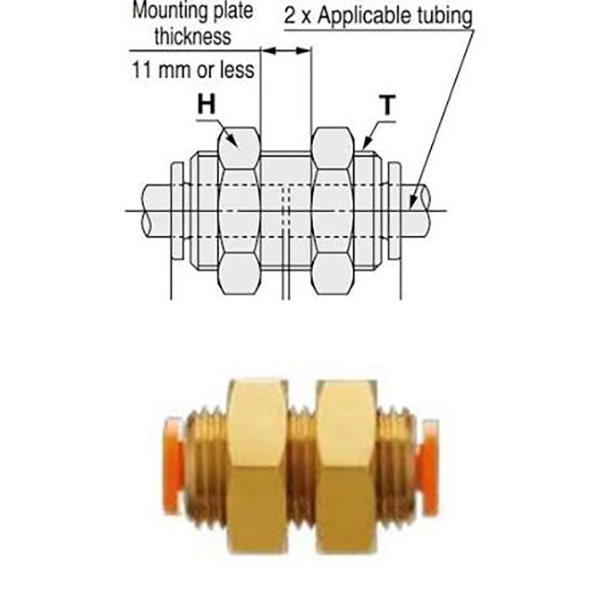

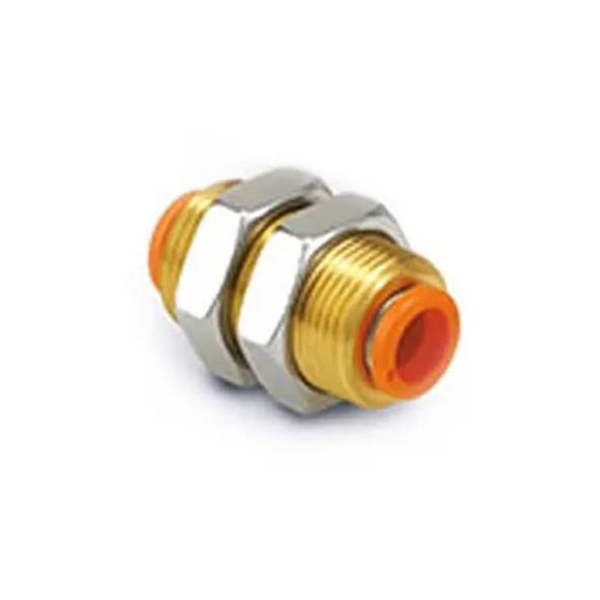

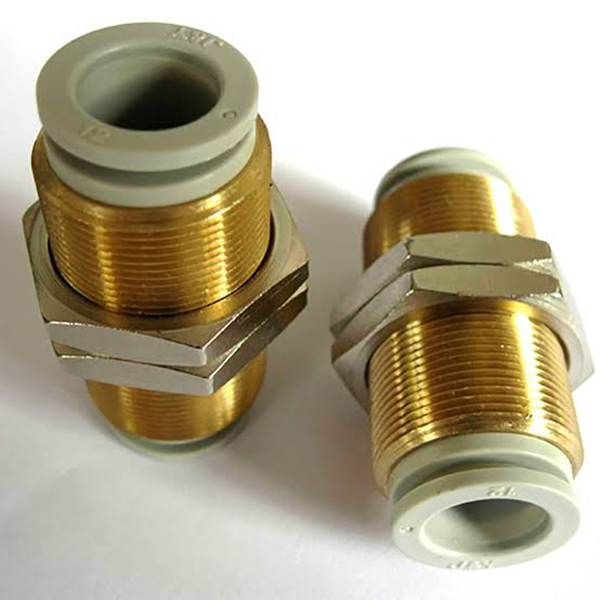

3.1 Standardní dvoutrubkové přepážkové spojení (KQ2EXX-00)
Vlastnosti struktury:
• Zásuvné porty o stejném průměru na obou koncích. Střední část s poniklovaným mosazným závitem + pojistná matice, upevněná po průchodu panelem
• Přímý průtokový kanál bez zmenšení průměru nebo změny směru, minimální tlaková ztráta
• Vzduchové trubky na obou stranách panelu lze po instalaci přímo připojit bez dalších adaptérů
|
Model |
Vnější průměr trubky ΦD (mm) |
Typická aplikace |
|
KQ2E23-00 |
3.2 |
Mini senzor / přepážka okruhu miniaturního válce |
|
KQ2E04-00 |
4 |
Malý průnik okruhu válce |
|
KQ2E06-00 |
6 |
Standardní obvod solenoidového ventilu (nejoblíbenější) |
|
KQ2E08-00 |
8 |
Vysokoprůtokový okruh válce |
|
KQ2E10-00 |
10 |
Přepážka hlavního vzduchového vedení |
|
KQ2E12-00 |
12 |
Průnik hlavního zdroje vzduchu |
|
KQ2E16-00 |
16 |
Hlavní potrubí s velkým průtokem |
3.2 Kompaktní spojka přepážky se dvěma duálními trubkami (KQ2EXX-00J)
Vlastnosti struktury:
• Miniaturizovaný design optimalizovaný pro mikro zařízení a tenké panely, kratší celková délka a menší průměr závitu oproti standardní verzi
• Vhodné pro tenké panely a úzký instalační prostor, scénáře s hustým zapojením
• Stejné výkonové parametry jako standardní model, pouze zmenšená fyzická velikost
|
Model |
Vnější průměr trubky ΦD (mm) |
Typická aplikace |
|
KQ2E02-00J |
2 |
Ultra-mini přepážka válce / snímače |
|
KQ2E23-00J |
3.2 |
Hustá kabeláž pro mikro zařízení |
|
KQ2E04-00J |
4 |
Kompaktní panel na malém zařízení |
|
KQ2E06-00J |
6 |
Tenká ovládací skříň / panel zařízení |

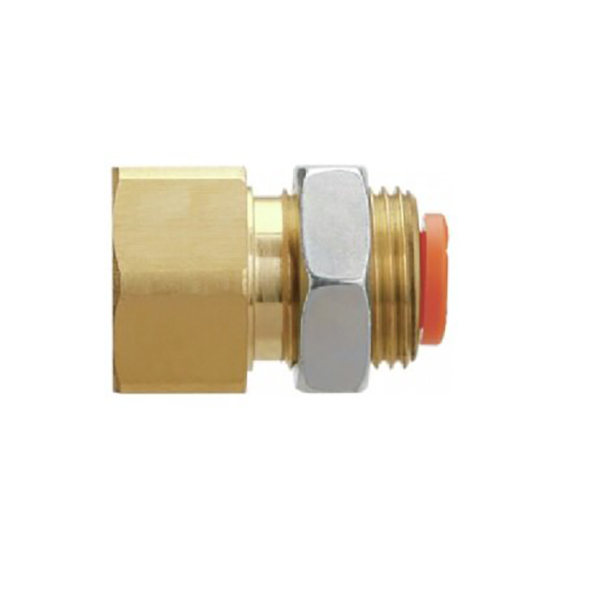

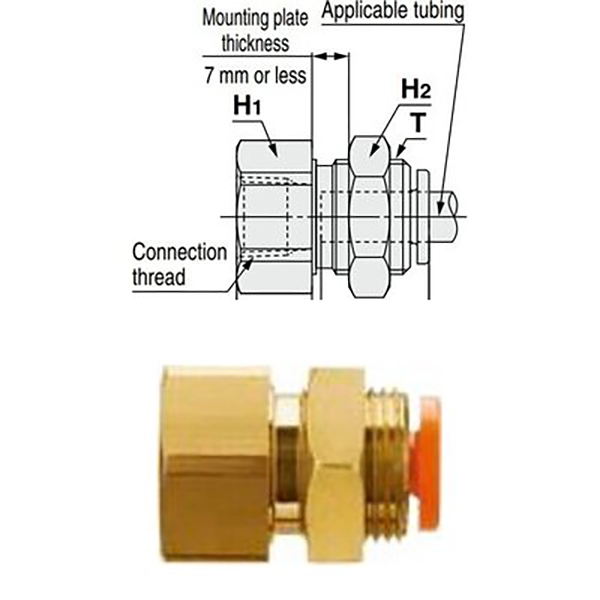

3.3 Spojení vnitřního závitu s přepážkou trubky (KQ2EXX-YY)
Vlastnosti struktury:
• Jeden konec Rc vnitřní závit (připojit elektromagnetický ventil, válec, ventilový ostrov uvnitř panelu), druhý konec zasouvací port pro externí hadičky
• Dodává se se závitovou částí a pojistnou maticí pro prostup a upevnění panelu. Proveďte instalaci: ventil s vnitřním závitem + vnější vzduchová trubka
• Závitový port přímo spojuje standardní závitové ventily; pouze zasouvací port odkrytý na vnější straně panelu pro úhledné zapojení a ochranu před chybnou funkcí
|

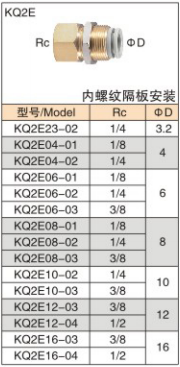

Model |
Rc vnitřní závit |
Vnější průměr trubky ΦD (mm) |
Typická aplikace |
|
KQ2E04-01 |
Rc1/8 |
4 |
Malý držák na panel elektromagnetického ventilu |
|
KQ2E06-01 |
Rc1/8 |
6 |
Standardní montáž panelu elektromagnetického ventilu (nejoblíbenější) |
|
KQ2E06-02 |
Rc1/4 |
6 |
Obvod panelu středotlakého válce |
|
KQ2E08-02 |
Rc1/4 |
8 |
Okruh panelu válců s vysokým průtokem |
|
KQ2E10-03 |
Rc3/8 |
10 |
Okruh panelu vysokotlakého válce |
|
KQ2E12-04 |
Rc1/2 |
12 |
Montáž ostrovního panelu ventilu hlavního zdroje vzduchu |
|
Položka |
Parametr |
|
Použitelná kapalina |
Stlačený vzduch, vakuum, čistá voda (nemrznoucí) |
|
Provozní tlak |
-100 kPa (vakuum) ~ 1,0 MPa |
|
Trhací tlak |
3,0 MPa při 23℃ |
|
Teplotní rozsah |
-5℃ ~ +60℃ (Voda: 0~40℃) |
|
Kompatibilní hadice |
PU trubice, nylonová trubice, měkká nylonová trubice, trubice FEP / PFA PTFE |
|
Materiály |
Zasouvací tělo: Bílý technický plast PBT, odolný proti nárazu a korozi |
Průvodce výběrem
• Vzduchová trubka přes ovládací skříň / panel zařízení, trubky na obou stranách → KQ2EXX-00
• Solenoid / válec namontovaný uvnitř panelu, trubka venku → KQ2EXX-YY
• Miniaturní vybavení / tenký panel, omezený těsný prostor → KQ2EXX-00J
Poznámky k instalaci
1. Doporučená velikost otvoru v panelu:
•Trubka Φ4Φ6: Doporučený průměr otvoru Φ15 mm
•Trubka Φ8Φ10: Doporučený průměr otvoru Φ20 mm
•Trubka Φ12Φ16: Doporučený průměr otvoru Φ24 mm
2. Limit tloušťky panelu: Standardní verze ≤7 mm; kompaktní verze J ≤5 mm
3. Příprava trubky: Trubku uřízněte naplocho a bez otřepů. Zasuňte úplně, dokud neuslyšíte cvaknutí, abyste zabránili úniku.
4. Upevnění matice: Zajistěte utažením dodané pojistné matice po průchodu panelem; PTFE páska není nutná pro typ A (integrované těsnění).
5. Vakuová aplikace: Zvolte typ A s těsněním NBR pro stabilní udržení vakua.
|
Model |
Struktura |
Základní účel |
Rozdíly |
|
KQ2E |
Přepážková unie |
Průchod panelem, přechod vzduchového okruhu mezi vnitřním a venkovním krytem |
Vybaveno pojistnou maticí pro montáž na panel |
|
KQ2H |
Přímá unie |
Inline trubkové připojení |
Žádná závitová část, nelze ji upevnit skrz panel |
|
KQ2L |
90° Koleno |
Změna směru pravého úhlu |
Není určeno pro instalaci prostupu panelem |
• Přepážka ovládací skříně: KQ2E06-00 vede vnitřní potrubí ven ze skříně pro připojení externích válců, uklizené zapojení
• Montáž panelu elektromagnetického ventilu: KQ2E06-01A pro ventil uvnitř panelu, pouze zasouvací port je odkrytý zvenčí, čistý a proti dotyku
• Průchod přepážkou čistého prostoru: Utěsněný průnik vzduchového vedení mezi čistou místností a zařízením bez narušení čistého prostředí
• Hustá kabeláž pro kompaktní zařízení: KQ2E04-00J pro tenký panel na malých strojích pro úsporu místa pro víceokruhové uspořádání
