Plovoucí kloub řady JA / JB / JC / JS

Plovoucí spoj řady SOLH JA / JB / JC / JS | SMC ekvivalentní pneumatický konektor na konci tyče

Značka: SOLH by Richge Technology | Standardní plovoucí spoj SMC, přímá výměna

1. Přehled produktu

  Plovoucí kloub funguje jako pružný kloub mezi pístnicí válce a zátěží. Jeho hlavní funkcí je absorbovat montážní nesouosost a chybu paralelismu. Chrání pístnici před bočním tlakem, snižuje ohýbání, abnormální opotřebení a riziko zaseknutí. Jedná se o standardní základní příslušenství pro automatizační stroje.

2. Klasifikace čtyř řad a rozdíly

3. Všeobecné technické specifikace

   Úhel výkyvu: ±5° pro JA/JB/JS; vybrané modely JC až ±10°

   Přípustné posunutí: 0,5~1 mm (JA); 0,5 mm (JB / JC / JS)

     • Provozní teplota: -5~+70℃ (standardní); -10~+120℃ (nerezová ocel JS)

     • Velikosti závitu: M3 / M4 / M5 / M6 / M8 / M10 / M14 / M18 / M22, přizpůsobené vrtání válce

     • Pracovní tlak: ≤1 MPa pro pneumatický; ≤3,5 MPa pro vysoce výkonné hydraulické verze

4. Vysvětlení a příklady kódu modelu

  Vezměte JA20-8-100 / JB16-6-080 jako referenční:
  Prefix JAJB/JC/JS = typ série
  1. číslo (20/16): spárované vrtání válce Φ20 / Φ16
  2. číslo (86): závit pístnice M8×1,25 / M6×1,0
  Přípona (100080): montážní rozměr / kód tyče, odpovídá standardní celkové délce

5. Průvodce výběrem ve 3 krocích

  1. Vyberte řadu podle typu válce

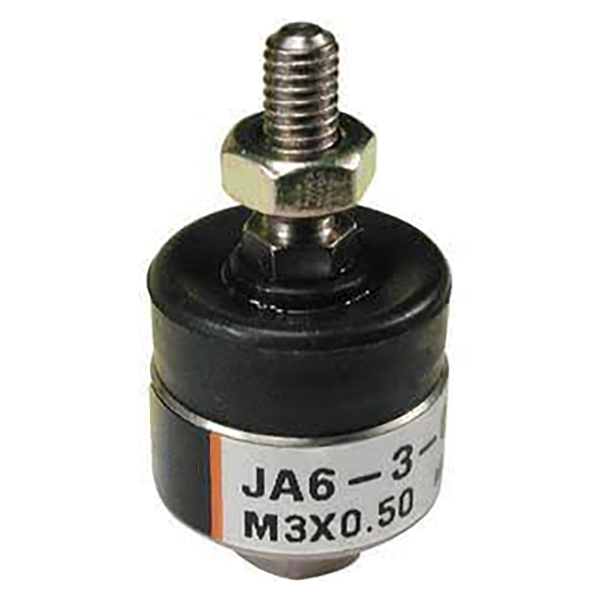

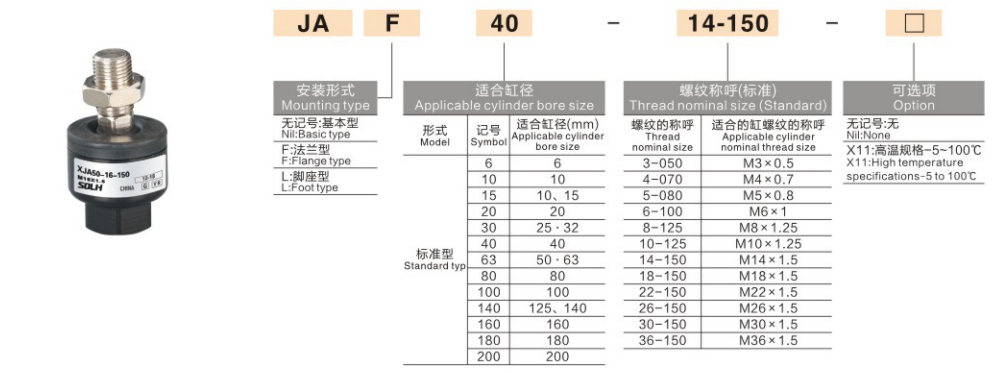

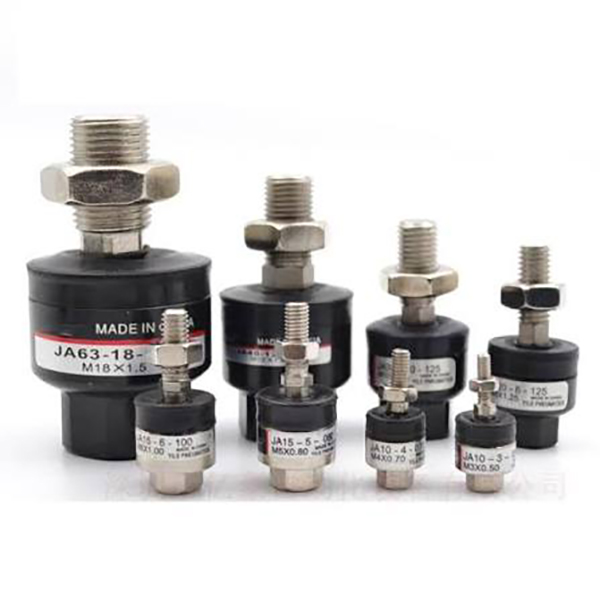

     Standardní válec (SC  SI / CP96) → JA, obecná priorita

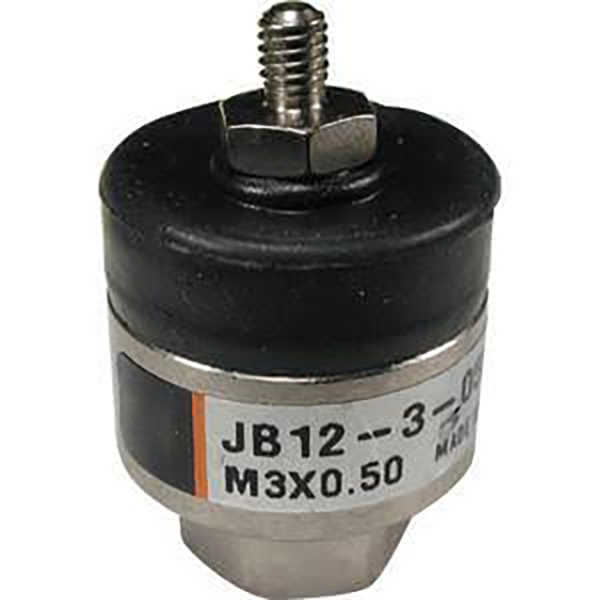

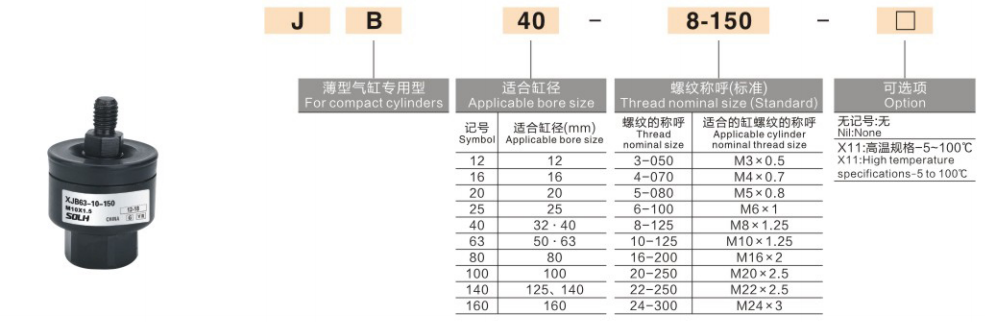

     Tenký válec (CQ2  CDQ2) → JB, kompaktní prostor

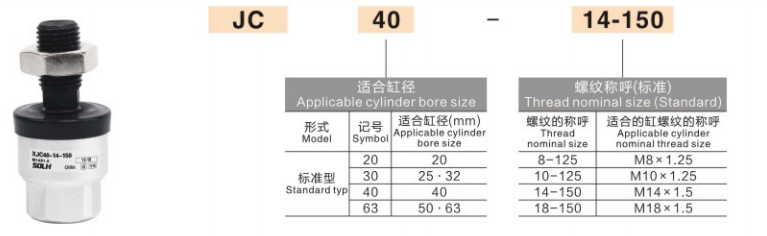

     Mikroválec  ultratěsné rozložení → JC ultrakrátké

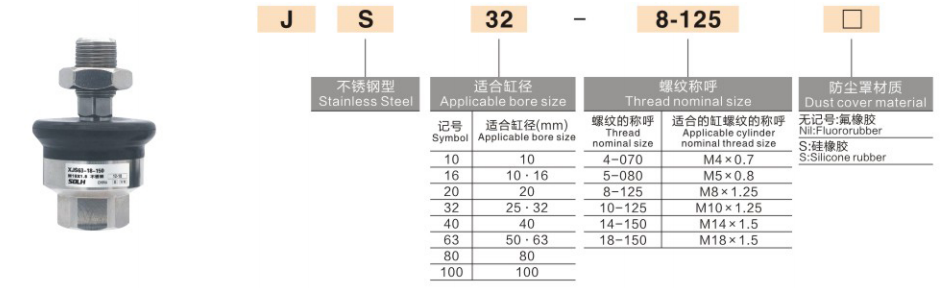

     Potraviny  lékařské / mokré / korozivní prostředí → nerezová ocel JS

  2. Odpovídají velikosti závitu a otvoru
     Zkontrolujte závit pístnice (M5  M8 / M10 atd.) a vrtání válce. Poznámka: Stejné vrtání od různých značek může mít různé specifikace závitu, vždy ověřte podle skutečného výkresu válce.

  3. Odpovídají zátěži a pracovnímu stavu
     Standardní pneumatické: standardní řada OK

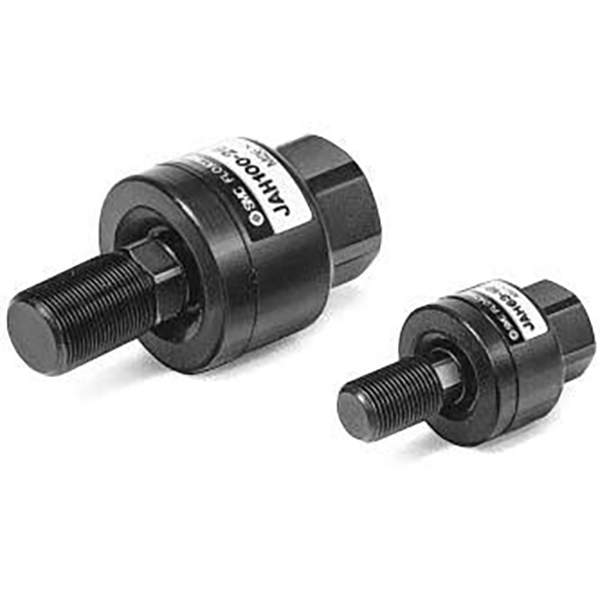

     Těžké zatížení  hydraulické: zvolte speciální plovoucí kloub pro velké zatížení (ne normální JA)
     Vysokofrekvenční vratný pohyb: upřednostněte verzi s krytem proti prachu pro delší životnost

6. Poznámky k instalaci a provozu

     • Před navlékáním na pístnici sejměte protiprachovou čepičku, po montáži ji znovu nainstalujte, aby nedošlo k jejímu rozdrcení.

     • Naneste na závity malé množství anaerobního zajišťovače nití. PTFE páska je zakázána; úlomky mohou zablokovat kulový kloub.

     • Dodržujte předepsaný utahovací moment. Přílišné utažení zablokuje kulový kloub a deaktivuje plovoucí funkci.

     • Po instalaci ručně otočte, abyste potvrdili volný pohyb bez přilepení.

7. Prohlášení o výměně SOLH

     Plovoucí spoje SOLH JA/JB/JC/JS plně odpovídají kódování modelu SMC, rozměrovým a výkonnostním specifikacím. Přímá výměna dovážených dílů za konkurenceschopné ceny a kratší dodací lhůty, ideální pro snížení nákladů na hromadná zařízení.
