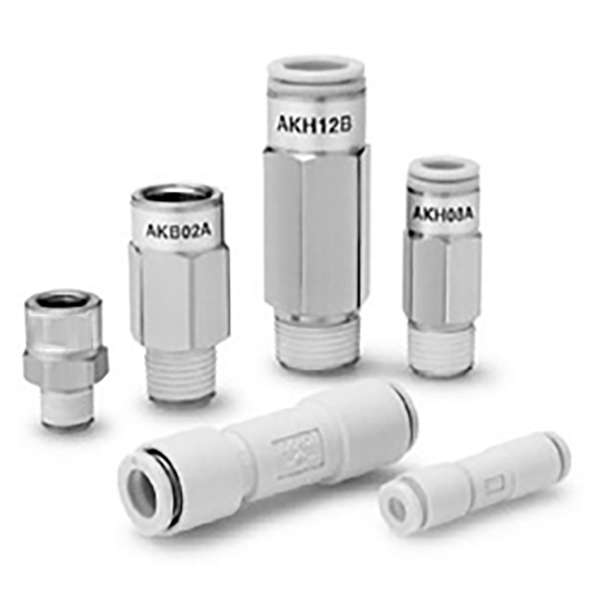

Rychloupínací zpětný ventil řady AKH / AKB

Rychloupínací zpětný ventil řady SOLH AKH / AKB (objímkový typ)

Značka: SOLH by Richge Technology | Integrovaný jednocestný ventil + nástrčná armatura

1. Přehled produktu

  Řada AKH / AKB je integrovaná kombinace komponentzpětný ventil + rychlospojka, určený pro zamezení zpětného toku, udržení tlaku a vakuové vypínání v pneumatických okruzích. Kompaktní velikost, rychlá instalace a ultranízký tlak při praskání.

  Základní rozdíl mezi AKH a AKB

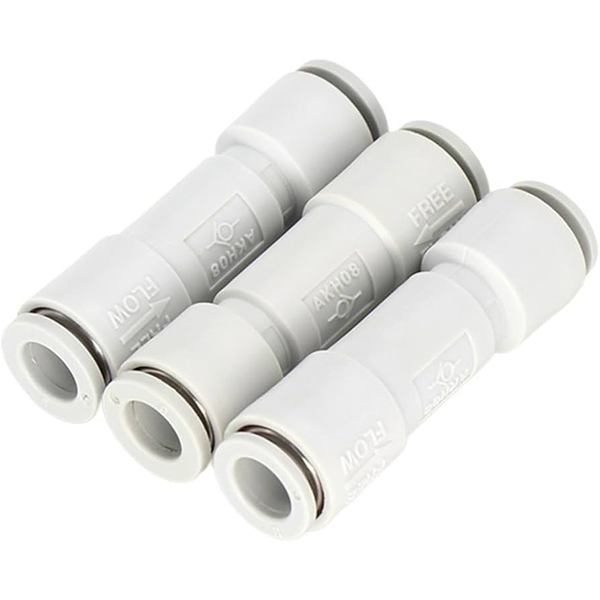

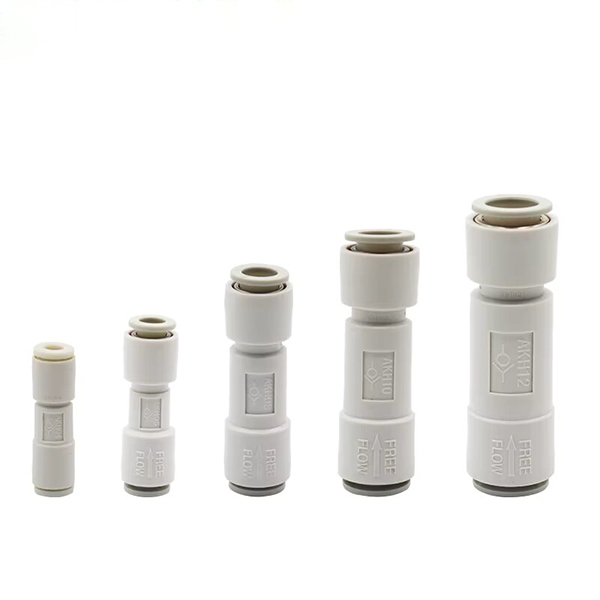

   AKH: Dvojitý zásuvný port s přímým pouzdrem, obě strany pro vzduchovou hadičku (Φ4 ~ Φ12).

   AKB: Jeden vnější závit + jeden typ pouzdra s vnitřním závitem pro ochranu proti zpětnému toku mezi závitovými porty

• AKB‑A: Směr toku → Vnější závit → Vnitřní závit

• AKB‑B: Směr toku → Vnitřní závit → Vnější závit

2. Základní vlastnosti

  1. Ultranízký praskací tlak:0,005 MPa (5 kPa), vhodné pro vakuové systémy (-100 kPa ~ 1 MPa)

  2. Vysoký průtok: Velká efektivní plocha průřezu s nízkým průtokovým odporem

  3. Zasouvací rychlospojka: Kompatibilní s PU / PA nylonovou / měkkou nylonovou trubkou; slyšitelné „cvaknutí“, jakmile hadička zapadne na místo

     • Materiál: Tělo ventilu PBT / slitina zinku; montáž poniklované mosazi; uchopovací čelisti SUS304 nerez

     • Max. pracovní tlak: 1,5 MPa

     • Provozní teplota: -5℃ ~ +60℃ (bez námrazy)

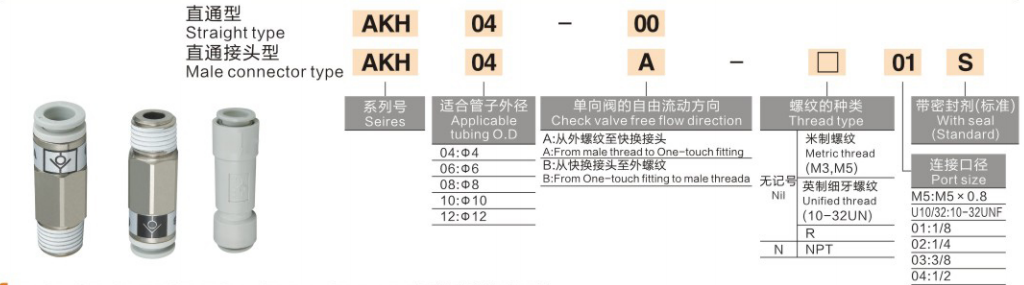

3. Definice kódu modelu a příklady

 1. AKH (Dual Push-in Type)

      • AKH06-00: řada AKH, trubice Φ6, dva zásuvné porty (-00 = bez závitu)

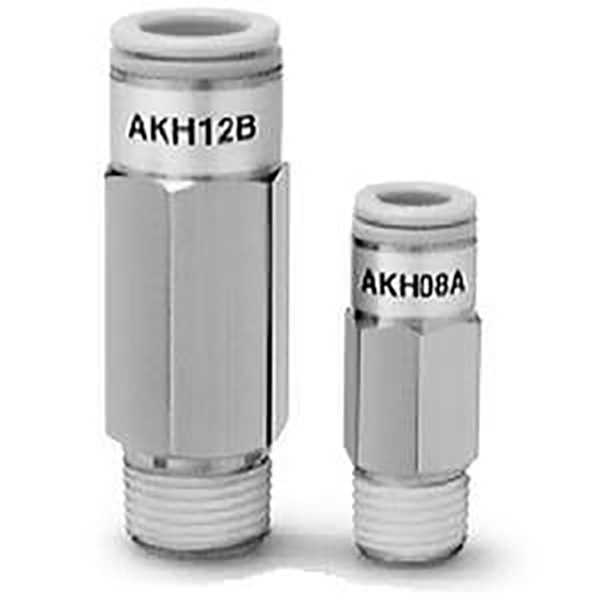

      • AKH08A‑02S: řada AKH, trubka Φ8, vnější závit R1/4, předem nanesený závitový tmel S

  2. AKB (Typ s objímkou ​​se závitem)

     • AKB02A-02S: řada AKB, závit R1/4, typ A směr proudění (vnější → vnější), přednátěrový tmel S

4. Standardní specifikace

 1. AKH – Dvojitý tlakový zpětný ventil

  2. AKB – Zpětný ventil se závitem

5. Typické aplikace

     • Udržování tlaku ve válci: Zabraňte ponoření nebo unášení nákladu

     •. Vakuový okruh: Zabraňte úniku vakua (ideální pro nízký tlak praskání)

     •. Dvojité blokování čerpadla: Chraňte nízkotlaké čerpadlo před vysokotlakým zpětným tokem

     • Proti zpětnému toku odbočného okruhu: Nezávislé udržení tlaku pro více pohonů

6. Srovnání s jinými zpětnými ventily

     • AKH / AKB: Integrovaná konstrukce rychlého zasunutí / objímky, kompaktní a rychlá montáž, přímé připojení hadic

     • AK2000 / AK4000: Typ závitové trubky, vyšší průtoková kapacita, bez zásuvných portů

     • AKP: S odlehčením zbytkového tlaku, určený pro bezpečnostní pneumatické obvody
