VZM500 (VZM5) Řada 5/2-cestný mechanický ventil

VZM500 (VZM5) řada 5/2-cestný mechanický ventil | Pneumatický regulační ventil s elastickým těsněním se středním průtokem

Značka: SOLH by Richge Technology | SMC kompatibilní 5-portový mechanicky ovládaný pneumatický ventil

1. Přehled produktu

     Řada SOLH VZM5 (VZM500) je astředně velký 5/2cestný mechanický regulační ventil plně kompatibilní se standardem SMC. Díky vysoce spolehlivé elastické pryžové struktuře těsnění se vyznačuje stabilním těsněním, rychlou odezvou a vynikajícím středním průtokem s hodnotou Cv až 0,6. Je vybaven standardním portem Rc1/8 a kompletními volitelnými ovládacími hlavami, podporuje mechanické limitní spouštění, ruční ovládání jogů a blokování bezpečnostního obvodu. Díky flexibilní montáži na patky a integrované instalaci na potrubí, vysokofrekvenční odolnosti a široké přizpůsobivosti tlaku slouží jako standardní model hlavního proudu pro synchronizaci dvou válců, přepínání pneumatických okruhů a mechanickou regulaci limitů v automatizovaných výrobních linkách.

2. Základní technické specifikace

3. Definice portu a režim obvodu

  3.1 Standardní 5/2cestný režim (Dual Control / Mechanické ovládání)

     1(P) = port přívodu vzduchu, 2(A) = kladný výstupní port, 3(B) = reverzní výstupní port, 4(EXH) = výfukový port, 5(EXH) = výfukový port. Realizuje obousměrné spínání a rychlé odsávání pneumatických pohonů.

  3.2 Volitelný 5/3-cestný režim (střední poloha)

     Volitelný střední uzavřený typ a typ středního odlehčení tlaku, přesně se přizpůsobující pneumatickému polohování, udržování tlaku a požadavkům na přesné ovládání zdvihu.

  3.3 Specifikace pilotního portu

     Pilotní port EXH využívá závit M5 × 0,8. Verze externího pilota podporuje nezávislé ovládání zdroje vzduchu, vhodné pro centralizované pneumatické ovládání a scénáře přizpůsobení smyčky s velkým průtokem.

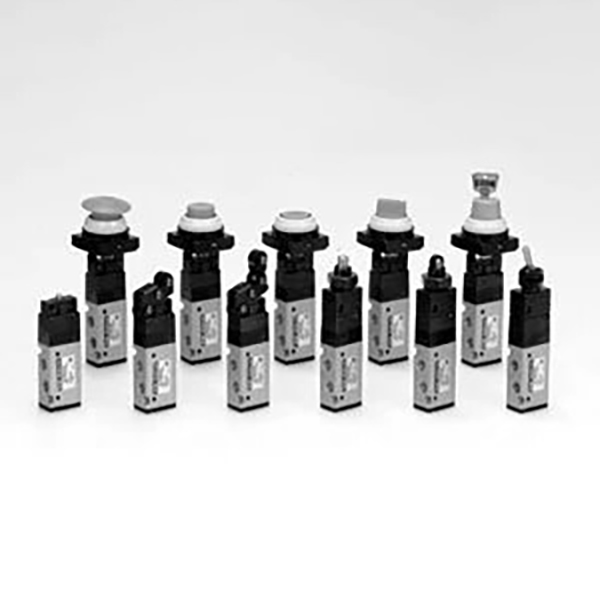

4. Volby hlavice pohonu celé řady

5. Pravidla kódování modelů a běžné modely

  5.1 Interpretace modelu (příklad: VZM550-01-08)

     • VZM550: Standardní 5/2-cestné elastické těsnění základní mechanický ventil

     • Kód přístavu01=Rcl/8; N01=NPT1/8; F01=G1/8

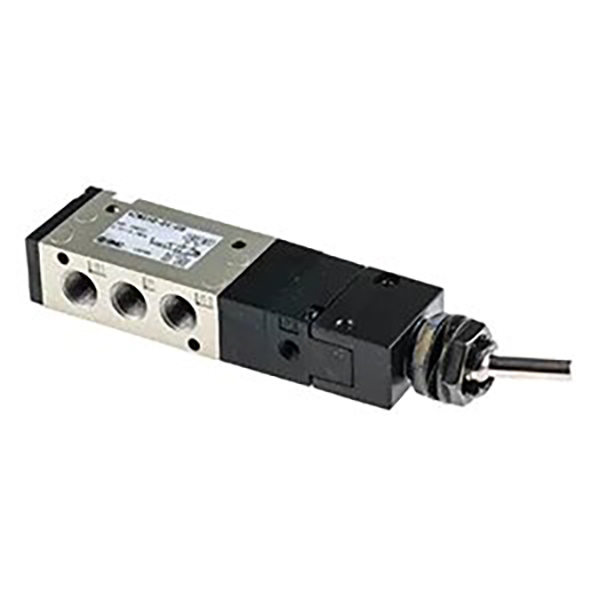

     • Kód ovladače: 08=přepínací páka; 01 = válečková páka; 30=tlačítko; 37 = push-pull

     • Volitelná přípona: -L=s nožním držákem; -3=5/3cestný typ; P=typ externího pilota

  5.2 Standardní modely pro hot-selling

     • VZM550-01-01: 5/2-cestná, základní válečková páka, port Rc1/8, upřednostňována pro scénáře obecných mechanických limitů

     • VZM550-01-30: 5/2-cestný, tlačítkový typ, port Rc1/8, vhodný pro ruční ovládání zařízení a ladění

     • VZM550-01-37: 5/2-cestný, typ push-pull, port Rc1/8, pro ruční zamykání a kontrolu proti chybné činnosti

     • VZM550-01-02: 5/2-cestná, jednosměrná válečková páka, port Rc1/8, profesionální ovládání limitu proti odskoku

6. Hlavní výhody produktu

  6.1 Standardní střední velký průtok

     Vybaveno univerzálním portem Rc1/8 a koeficientem průtoku Cv=0,6, perfektně se hodí pro středoproudé pneumatické okruhy, realizuje stabilní synchronní chod dvou válců a spolehlivé propojení více pohonů.

  6.2 Vysoce stabilní elastické těsnění

     Přijímá integrovanou elastickou těsnící strukturu s pryžovým jádrem ventilu s nulovým únikem, stabilním udržováním tlaku a rychlou odezvou. Poskytuje dlouhou životnost a extrémně nízké náklady na údržbu v běžných průmyslových pracovních podmínkách.

  6.3 Režimy spouštění plného pokrytí

     Kompletní možnosti aktuátorů včetně válečkových, plunžrových, přepínacích pák, tlačítek a typu push-pull plně pokrývají aplikační scénáře mechanického limitu, automatického spouštění, ručního ladění a bezpečnostního blokování.

 6.4 Diverzifikovaná flexibilní instalace

     Podporuje nezávislou instalaci nožního držáku a instalaci integrovaného rozdělovače. Libovolné porty EXH lze zavést potrubím pro odsávání, což se přizpůsobí hustému uspořádání panelů a omezenému instalačnímu prostoru.

  6.5 Vysokofrekvenční průmyslová odolnost

     Podporuje vysokofrekvenční cyklický provoz až 300 c.p.m s vynikající odolností proti nárazu a vibracím. Stabilně se přizpůsobuje dlouhodobému nepřetržitému provozu těžkých průmyslových zařízení.

  6.6 Externí pilotní rozšiřitelný design

     Volitelný režim externího pilotního ovládání realizuje dálkové a centralizované ovládání zdroje vzduchu, splňující odpovídající požadavky hlavních okruhů s velkým průtokem a automatizovaných integrovaných pneumatických systémů.

7. Typické aplikační scénáře

     • Dvouválcové synchronní řízení: Zajištění synchronního kooperativního působení dvojitých válců v automatizovaném zařízení pro zlepšení konzistence chodu.

     • Pneumatické přepínání okruhů: Přepínání/uvolňování přípravků a přípravků, přepínání stanic a směrové ovládání pneumatické smyčky.

     • Mechanické spouštění limitů: Spouštění signálu na místě zdvihu a mechanická ochrana blokování pomocí válečkových pákových ovladačů.

     • Ovládání ručního provozu: Ladění zařízení, ruční spouštění/zastavování krokováním a ruční ovládání pomocí tlačítka a typu push-pull.

     • Bezpečnostní ochranný obvod: Reset nouzového zastavení a ochrana proti blokování bezpečnostních dveří s uzamykatelnými akčními členy s hřibovou hlavou.

     • Průmysl Obecná automatizace: Vysokofrekvenční polohové řízení a propojení s více pohony pro balení, tisk a elektronická výrobní zařízení.

8. Porovnání výběru modelu řady VM

Shrnutí jedné věty

     Integruje se 5/2cestný mechanický ventil řady SOLH VZM500 (VZM5).Standardní port Rc1/8, středně velký průtok Cv0.6, multifunkční aktuátory plné řady a flexibilní režimy instalace, který je standardní hlavní hlavní komponentou pro automatizované dvouválcové synchronní řízení a systémy spínání pneumatických okruhů.
