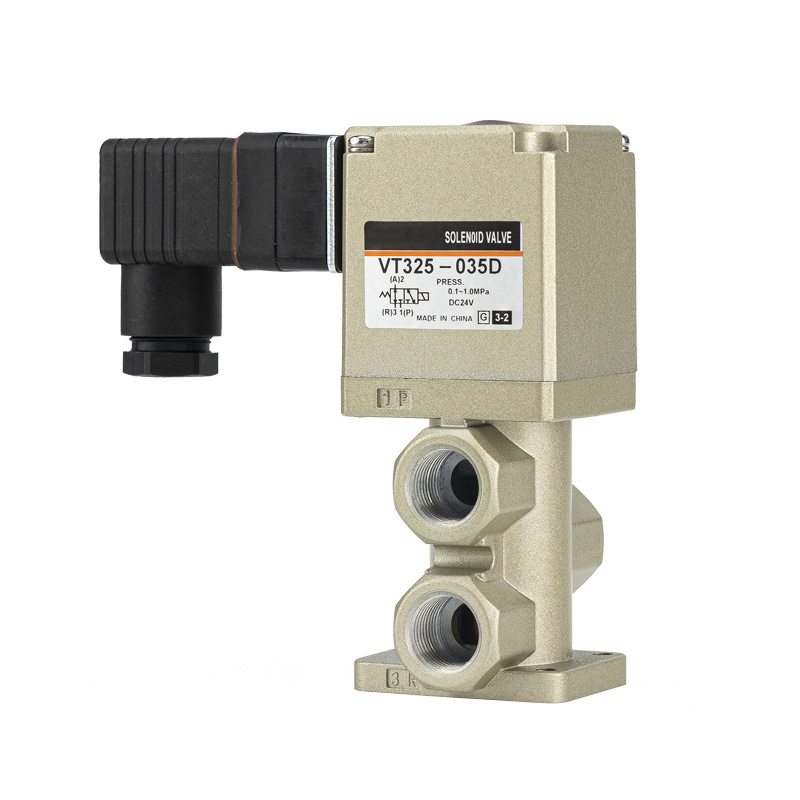

Solenoidový ventil řady VT325 se 3 porty – přímočinný talířový typ

Značka:SOLH od Richge Technology | Standard SOLH

1. Umístění produktu

     Řada SOLH VT325 je přímočinný talířový 3cestný solenoidový ventil s plně elastickým těsněním. Navrženo pro okruhy stlačeného vzduchu a inertního plynu, provádí zapínání a vypínání vzduchového okruhu, směrové spínání a ovládání výfuku. VT325, který podporuje spouštění při nulovém tlaku a je kompatibilní s podmínkami přetlaku i plného vakua, slouží jako vysokofrekvenční, stabilní a spolehlivý pneumatický spínací prvek pro zařízení obecné průmyslové automatizace.

2. Základní klíčové vlastnosti

--Struktura přímého talíře a spouštění s nulovým tlakem

     Není vyžadován žádný minimální provozní tlak. Pracuje stabilně v celém rozsahu přetlaku 0–1,0 MPa. Vakuová verze podporuje pracovní tlak až -101,2 kPa, plně adaptabilní na nízkotlaké, vakuové a vysokotlaké pracovní scénáře.

-- Multifunkční design 6 v 1 pro univerzální potrubí

     Změnou režimů připojení portu realizuje jeden ventil 6 funkčních režimů, včetně NC (normálně zavřený), NO (normálně otevřený), rozdělení průtoku a výběr průtoku. Pokrývá různé požadavky na pneumatickou logiku s vynikající všestranností a flexibilní konfigurací.

--Ultra vysoká průtoková kapacita a rychlá odezva

     Ventil je vybaven optimalizovanými vnitřními průtokovými kanály a poskytuje velký průtokový koeficient C=6,1 dm³/(s·bar). Dosahuje rychlé doby odezvy ≤30 ms a podporuje maximální spínací frekvenci 5 Hz, dokonale se hodí pro vysokorychlostní pneumatické spínání a řízení přívodu vzduchu s vysokým průtokem.

- Provoz bez elastického těsnění a mazání

     Přijímá vysoce kvalitní elastické těsnicí materiály pro vynikající vzduchotěsnost, ochranu proti stárnutí a dlouhou životnost. Provoz zcela bez mazání zajišťuje čisté plynové okruhy, šetrnost k životnímu prostředí a výrazně snížené denní náklady na údržbu.

--Kompaktní struktura a flexibilní instalace

     Miniaturní a kompaktní tělo šetří instalační prostor. Podporuje metody přímého vývodu i zásuvkového zapojení. Vybaveno standardním neuzamykatelným ručním tlačítkem pro pohodlné ladění, kontrolu a nouzové ruční přepínání na místě.

- Montáž na potrubí a silná kompatibilita

     Podporuje montáž hustého potrubí a instalaci stohování. Rozměrově kompatibilní se standardními průmyslovými ventilovými ostrovy, takže je ideální pro modulární centralizované pneumatické řídicí systémy a automatizovaná integrovaná zařízení.

3. Úplné technické specifikace

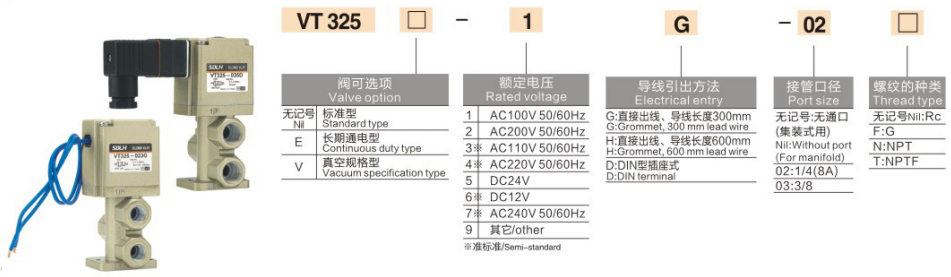

     -- Konfigurace portu: 3portový, 2polohový jednoduchý solenoid

     --Typ operace: Typ přímo působící talíř

     -- Metoda těsnění: Vysoce výkonné elastické pryžové těsnění

     --Použitelná kapalina: Stlačený vzduch, inertní plyn

     --Provozní tlak: 0–1,0 MPa; Typ podtlaku: -101,2 kPa ~ 0,1 MPa

     --Kontrolní tlak: 1,5 MPa

     --Rozsah okolní teploty: 5℃ ~ 50℃

     --Doba odezvy: ≤30 ms (testováno při 0,5 MPa)

     --Max. provozní frekvence: 5 Hz

     --Mazání: Provedení bez mazání

     --Ruční provoz: Standardní typ bez zámku; typ s aretací nástroje volitelný

     -- Velikost portu: Rc 1/4, Rc 3/8

     --Napětí cívky: DC24V, AC110V, AC220V a přizpůsobitelné možnosti

4. Typické aplikační scénáře

     --Pneumatické ovládání pro automatizované výrobní linky, robotická ramena a upínací přípravky

     --Foukání prachu, tryskání kapalin a vakuové adsorpce a vakuové rozrušovací systémy

     -- Stroje na zpracování obalů, tisku, textilu a dřeva

     --Automatizační zařízení vyžadující start s nulovým tlakem, vakuovou kompatibilitu a vysokofrekvenční spínání

     --Centralizované ventilové ostrovy a rozdělovací modulární pneumatické řídicí obvody

Shrnutí jedné věty

     Přímočinný 3-portový talířový elektromagnetický ventil SOLH VT325 se vyznačuje nulovým tlakovým spouštěním, plnou vakuovou kompatibilitou, multifunkčním přepínáním 6 v 1, ultra vysokou průtokovou kapacitou a bezúdržbovým výkonem, který slouží jako cenově dostupné univerzální řešení pro vysokoprůtokové pneumatické spínání v systémech průmyslové automatizace.
