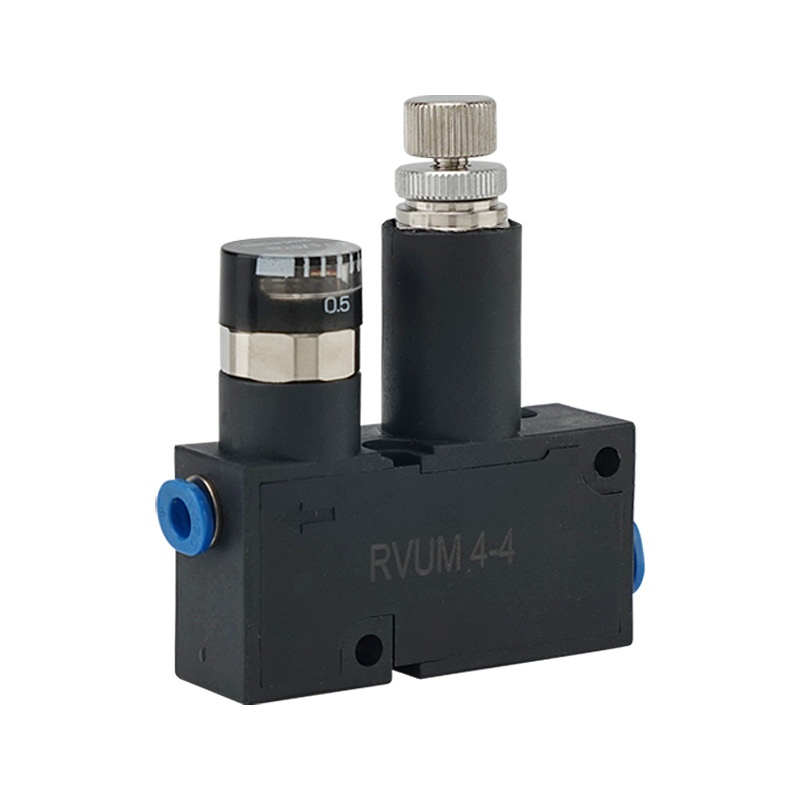

Mini ventil pro regulaci tlaku řady RVUM | Kompaktní přímočinný pístový redukční ventil tlaku vzduchu s jednodotykovou montáží

Značka: SOLH by Richge Technology | Ultra-kompaktní přesný pneumatický regulátor tlaku

1. Přehled produktu

     Řada SOLH RVUM je aultrakompaktní přímočinný pístový mikroregulační ventil tlaku, speciálně vyvinutý pro prostorově omezené miniaturní pneumatické obvody. Podporuje odlehčené (standardní) i nereliéfní konstrukce, nabízí flexibilní možnosti přímého/kolenového připojení, integrované jednodotykové šroubení a přesnou regulaci tlaku 0,1–0,8 MPa. Díky ultra malému lehkému designu, diverzifikovaným způsobům montáže a stabilnímu tlakovému výstupu je široce používán v přesných scénářích malého průtoku, jako je dávkování, vakuová adsorpce a mikrofoukání vzduchu, přičemž slouží jako optimální řešení pro stabilizaci tlaku pro miniaturizovaná automatizovaná zařízení.

2. Základní umístění a pracovní princip

     • Konstrukční návrh: Přijímá vysoce přesnou přímočinnou pístovou konstrukci, která je k dispozici ve dvou verzích: standardní typ s odlehčením a volitelný typ bez odlehčení, splňující různé požadavky na regulaci tlaku v okruhu.

     • Přesná stabilizace tlaku: Maximální vstupní tlak dosahuje 0,9 MPa, se stabilním nastavitelným výstupním tlakem v rozsahu od 0,1 MPa do 0,8 MPa. Konstrukce odlehčovacího typu automaticky odsává přetlakový vzduch, aby se udržoval konstantní tlak po proudu.

     • Použitelné médium: Čistý stlačený vzduch, podporuje provoz bezolejového mazání, plně se přizpůsobuje čistému a přesnému pneumatickému pracovnímu prostředí.

3. Vynikající vlastnosti produktu

  3.1 Ultra kompaktní a lehké tělo

     Celé tělo ventilu má miniaturizovaný integrovaný design s extrémně malým prostorem. Je dokonale vhodný pro vestavěnou instalaci zařízení, montáž na panel a uspořádání úzkého prostoru přípravku, přičemž realizuje optimalizaci obsazení nulového prostoru pro miniaturní pneumatické systémy.

  3.2 Flexibilní potrubní armatura jedním dotykem

     Porty IN i OUT podporují volné přepínání přímých a kolenových typů. Kompatibilní s metrickými φ4/φ6 a imperiálními 5/32"/1/4" pneumatickými trubkami. Instalace plug-in bez použití nářadí výrazně zlepšuje účinnost potrubí a úprav na místě se silnou kompatibilitou.

  3.3 Vysoce přesná stabilní regulace tlaku

     Profesionální manometr 0–0,8MPa je vybaven přesností regulace ±5% FS. Poskytuje ultrastabilní tlakový výstup pro scénáře s malým průtokem, jako je automatické dávkování, vakuová adsorpce obrobku, mikrofoukání vzduchu a řízení polohování, čímž se účinně brání kolísání tlaku ovlivňujícím přesnost produktu.

  3.4 Různé způsoby montáže

     Podporuje nezávislou přímou instalaci a instalaci integrovaného clusteru s držákem. Dokáže se flexibilně přizpůsobit různým požadavkům na uspořádání zařízení, realizovat jednobodovou nezávislou regulaci tlaku a vícesmyčkové integrované centralizované řízení tlaku.

  3.5 Odolný a spolehlivý výkon

     Těleso ventilu je vyrobeno z vysoce pevné hliníkové slitiny a pryskyřičného materiálu s vynikající odolností proti korozi a strukturální stabilitou. Pracovní teplota se pohybuje od 0 ℃ do 60 ℃ (nemrznoucí prostředí), což zajišťuje dlouhodobý stabilní provoz ve scénářích průmyslové výroby.

4. Všeobecné technické specifikace

5. Pravidla kódování modelů a příklady výběru

  5.1 Kompletní definice modelu

     Standardní formát modelu: RVUM - [Tube Spec] - [Tube Spec] - [Suffix]

     • RVUM: Sériový kód pro ultrakompaktní pístový mini regulátor tlaku

     • Spec. kód trubky: 04=φ4mm, 06=φ6mm, 08=φ8mm

     • Přípona A: Vybaveno přesným manometrem

 5.2 Běžné případy použití modelu

     • RVUM6-6: Základní model s φ6 přímým vstupem + φ6 přímým výstupem, pro konvenční miniaturní pneumatické obvody

     • RVUM6-6-A: φ6 přímý vstup a výstup s vestavěným manometrem, realizující vizuální regulaci tlaku

     • RVUM4-6: φ4 přímý vstup + φ6 kolenový výstup, malorážový asymetrický model pro úzký prostor a mikroprůtokové potrubí

6. Typické aplikační scénáře

     • Mikroautomatizační zařízení a přípravky: Široce se používá v elektronických zařízeních 3C, lékařských zařízeních, malých robotických pažích a přípravcích pro přesné nástroje.

     • Přesné řízení malého průtoku: Profesionální pro automatické dávkování, vakuovou adsorpci obrobku, čištění mikrofoukáním a přesné polohování tlaku.

     • Kompaktní integrovaný systém: Ideální pro instalaci vestavěnou do zařízení, montáž do panelu a integrované pneumatické systémy s více smyčkami do clusteru.

     • Zadní obvod elektromagnetického ventilu: Přímo instalované za solenoidovými ventily pro sekundární snížení tlaku a stabilní tlakový výstup, eliminující kolísání tlaku vzduchu.

7. Průvodce porovnáním a výběrem produktových řad

Shrnutí jedné věty

     Mini regulátor tlaku řady SOLH RVUM integruje ultrakompaktní velikost, flexibilní jednodotykové potrubí a přesnou regulaci tlaku 0,1–0,8 MPa, což je nejvhodnější řešení pro stabilizaci tlaku s vysokou stabilitou pro prostorově omezené mikropneumatické obvody a přesná automatizovaná zařízení s malým průtokem.
