Ultratenký rotační válec s ozubeným hřebenem a pastorkem řady CRQ2 | Kompaktní otočný válec s nulovou vůlí

Značka: SOLH by Richge Technology

1. Přehled produktu a hlavní výhody

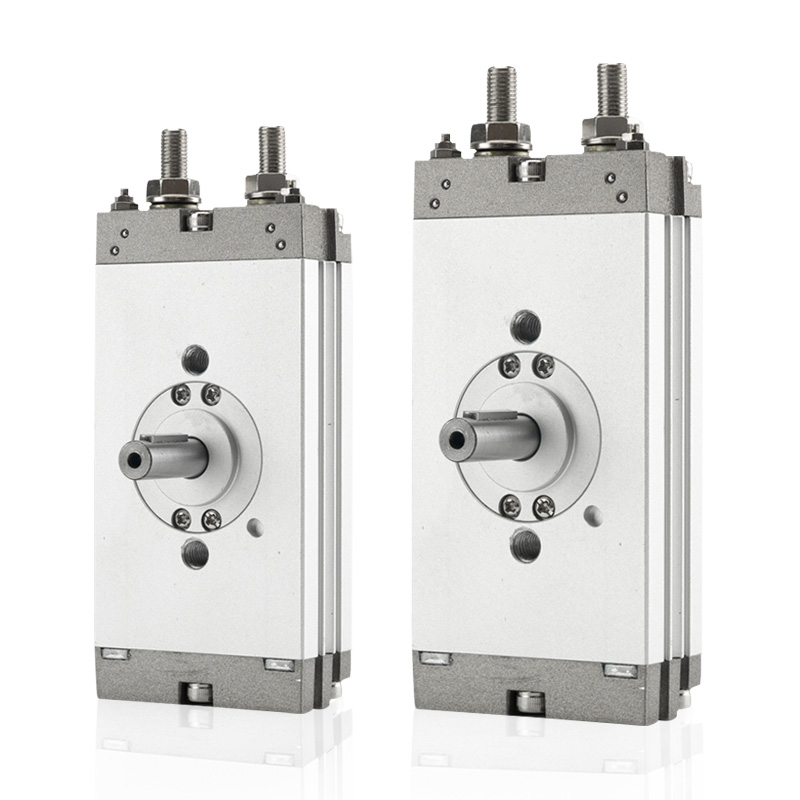

     Řada SOLH CRQ2 je ultratenký plochý rotační válec s ozubeným hřebenem a pastorkem se strukturou se dvěma písty s nulovou vůlí. Díky ultra nízké výšce těla a integrovanému provedení přírubové montáže podporuje široký rozsah úhlů výkyvu 90°/180°/360° a pokrývá velikosti otvorů od φ10 do φ40. Tento válec, optimalizovaný pro prostorově omezené uspořádání zařízení, poskytuje vysoce přesný a stabilní rotační výkon pro lehké a středně náročné indexovací, překlápěcí a rotační stanice a slouží jako preferované kompaktní rotační řešení pro 3C, balicí a lékařská automatizační zařízení.

2. Kompletní technické specifikace

 2.1 Základní parametry

     • Velikost otvoru: φ10/φ15/φ20/φ30/φ40 (ultratenká plochá struktura)

     • Provozní režim: Dvojčinný pohon hřebenem a pastorkem

     • Rozsah pracovního tlaku: 0,15~0,7MPa; φ20/φ30/φ40 až 1,0 MPa

     • Důkazný tlak: 1,05 MPa

     • Okolní teplota: 0℃~60℃ (prostředí bez ledu)

     • Mazání: Bezolejový samomazný provoz

     • Konfigurace vyrovnávací paměti: φ10/φ15 pouze s vestavěným pryžovým nárazníkem; φ20/φ30/φ40 s dvojitým pryžovým tlumičem + volitelně nastavitelný vzduchový tlumič (přípona C)

     • Nastavení úhlu: Standardní ±5° jemné nastavení pomocí koncových šroubů

     • Magnetická kompatibilita: Vestavěný magnetický kroužek CDRQ2, kompatibilní s přepínači řady D-M9B / D-A93

  2.2 Teoretická tabulka točivého momentu (@0,5MPa, N·m)

  2.3 Standardní úhel výkyvu a nastavitelný rozsah

     • Výkyv 90°: Nastavitelný rozsah 80°~100°

     • Otočení o 180°: Nastavitelný rozsah 170°~190°

     • Prodloužená otočka o 360°: Nastavitelný rozsah 350°~370° pro speciální požadavky na plnou rotaci

  2.4 Specifikace velikosti portu

     • φ10/φ15: M5×0,8

     • φ20/φ30/φ40: Standardní Rc1/8; Volitelný závit G1/8 a NPT

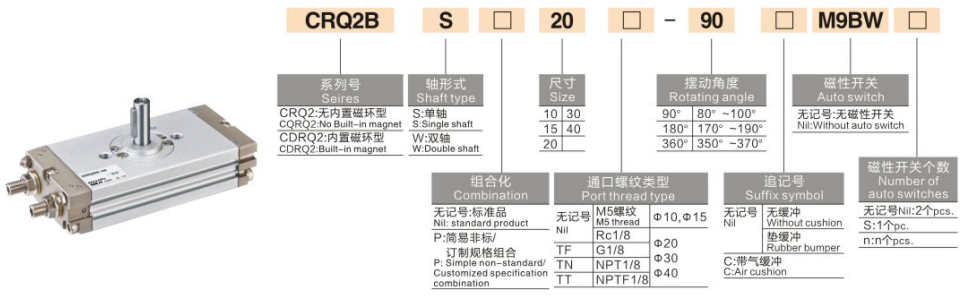

3. Pravidla pro pojmenování modelů a příklady objednávek

  1. Dokončete strukturu modelu: CDRQ2BS20-180C

  2. Typické příklady objednávek

     • Standardní model bez vyrovnávací paměti: CRQ2BW15-90 (základní typ, dvojitý hřídel, otvor φ15, výkyv 90°, nemagnetický, pryžový nárazník)

     • Vysoce přesný model vyrovnávací paměti: CDRQ2BS40-180C (vybavený magnetickým kroužkem, jedna hřídel, otvor φ40, výkyv 180°, vzduchový nárazník)

4. Strukturální princip a hlavní silné stránky

  4.1 Vnitřní struktura a pracovní princip

     Řada CRQ2 využívá symetrickou dvoupístovou dvouozubnicovou síťovou strukturu. Stlačený vzduch pohání duální písty pro synchronní lineární pohyb, který tlačí ozubenou tyč k výkonu stabilního točivého momentu. Integrované ploché tělo je dodáváno s vestavěným nárazníkovým mechanismem, šrouby pro nastavení koncového úhlu, jednostranným rozhraním potrubí a oboustrannými drážkami pro magnetické spínače. Symetrická struktura síly eliminuje otřesy a vůli během provozu, čímž je dosaženo ultrastabilního a vysoce přesného rotačního polohování.

  4.2 Jedinečné hlavní výhody

     • Ultratenké ploché tělo: Extrémně nízká výška tělesa (17~37 mm), těleso válce lze přímo použít jako přírubu, což eliminuje dodatečné montážní držáky a výrazně šetří prostor pro vertikální instalaci.

     • Design s nulovou vůlí: Struktura plného záběru se dvěma stojany zajišťuje rotaci s nulovou vůlí, což zajišťuje vysokou přesnost opakovaného polohování a provoz start-stop bez chvění.

     • Čisté potrubí a elektroinstalace: Jednostranné vzduchové rozhraní a dvojité drážky spínače na stejné straně zjednodušují zapojení a uspořádání potrubí na místě pro čistší strukturu zařízení.

     • Přesné jemné doladění úhlu: Standardní ±5° nastavitelný úhel otáčení se přizpůsobí různým požadavkům na přesné polohování.

     • Možnosti diverzifikovaného hřídele: Volitelný jednohřídelový (univerzální) a dvouhřídelový (obousměrné propojení) pro přizpůsobení různým automatickým režimům připojení.

5. Pokyny pro instalaci a výběr

  5.1 Režim instalace

      Základní typ B: Spodní část těla válce podporuje přímou montáž s vyhrazenými polohovacími otvory. Konstrukce integrované příruby nevyžaduje žádné další upevňovací příslušenství, vyznačuje se rychlou instalací a vysokou přesností polohování.

  5.2 Základní kritéria výběru

     • Priorita omezení prostoru: Vyberte ultratenkou řadu CRQ2 pro scénáře s omezenou výškou; vyberte řadu MSQ/HRQ pro dostatečný instalační prostor.

     • Poptávka po přesnosti a vůli: Hřeben a pastorek CRQ2 pro vysoce přesné polohování s nulovou vůlí; lopatkový typ CRB2 pro nízkonákladové velkoúhlové otáčení s lehkým zatížením.

     • Potvrzení úhlu výkyvu: Standardní 90°/180° pro běžné překlápění/polohování; Prodloužený typ o 360° pro pracovní podmínky rotace celého kruhu.

     • Buffer Matching: Vyberte vzduchový nárazník C pro vysokorychlostní a středně těžký provoz; standardní pryžový nárazník splňuje požadavky na nízké otáčky a lehké zatížení.

     • Poptávka po signálu: Vyberte verzi magnetického kroužku CDRQ2 pro detekci polohy PLC a automatizované řízení spojení; Nemagnetická verze CRQ2 pro jednoduchý rotační pohyb bez zpětné vazby signálu.

6. Typické aplikační scénáře

     • 3C a elektronický průmysl: Překlápění desky plošných spojů, třídění čipů, malá rotace přípravku a přesné polohování součástek.

     • Balicí a tiskařské vybavení: Otáčení štítků, polohování těsnění krabic, vychylování přepážky a přepínání směru průběžné balicí linky.

     • Kompaktní automatizační stanice: Přepínání miniaturních ventilů, přesné polohování indexování a rotační provoz v úzkém prostoru zařízení.

     • Lékařské a přesné stroje: Malá rotace manipulátoru, přesné překlápění lékařského příslušenství a mini automatizované rotační plošiny.

7. Srovnávací tabulka CRQ2B vs CDRQ2B

Shrnutí jedné věty

     Ultratenký rotační válec s nulovou vůlí řady SOLH CRQ2 se vyznačuje plochým integrovaným přírubovým designem, víceúhlově nastavitelnou rotací a prostorově úspornou instalací, která poskytuje vysoce přesné, stabilní a kompaktní rotační řešení pro lehké a středně náročné úzkoprostorové automatické překlápěcí a indexovací stanice.
