3/2cestný nožní pedálový ventil řady 3F / 3FM | Normálně uzavřený přímo působící pneumatický nožní ventil

Značka: SOLH by Richge Technology | Plně kompatibilní náhrada nožního ventilu AirTAC 3F / 3FM

1. Přehled produktu

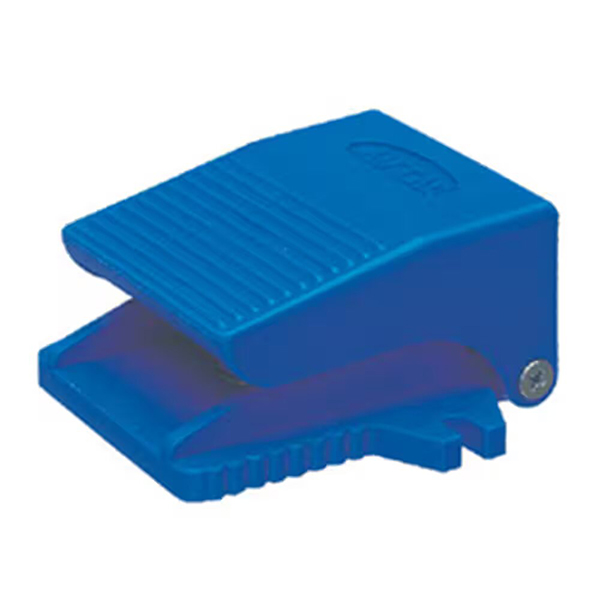

     Jsou to řady SOLH 3F a 3FM3/2 cestné přímočinné normálně uzavřené pneumatické nožní pedálové ventily, plně kompatibilní a zaměnitelné s originálními modely AirTAC 3F210 a 3FM210. 3F210 využívá odolné pouzdro z tlakově litého hliníku, zatímco 3FM210 se vyznačuje lehkou mini plastovou konstrukcí. Obě řady využívají vestavěný design výfuku se standardní logikou vzduchového portu P/A/R. Slouží jako hands-free pneumatická spínací zařízení a jsou široce používány pro jednočinné ovládání válců, vakuové vypínání, ruční zapínání a vypínání okruhu krokovacího vzduchu, lisování a ovládání upínání přípravků.

  1.1 Logika a pracovní princip základního vzduchového portu

     • Definice vzdušného portu: P (přívod vzduchu), A (pracovní výstup), R (vestavěný výfukový otvor)

     • Normálně zavřený stav (uvolněný pedál): Vstup P uzavřen, port A komunikuje s výfukovým portem R, aby se okamžitě uvolnil zbytkový tlak ve válci

     • Pracovní stav (stisknutý pedál): Okruh P-A se otevírá pro přívod vzduchu, výstupní otvor R je uzavřen, aby se udržoval tlak

     • Funkce zamykání (přípona L): Vybaveno strukturou uzamykacího jazýčku. Jedním stisknutím zablokujete pedál pro nepřetržitý přívod vzduchu; dalším stisknutím odemknete a resetujete uvolnění tlaku

     • Standardní funkce: Modely jiné než L jsou typu s okamžitým samoresetováním, který automaticky vypne vzduch a uvolní tlak po uvolnění nohy

2. Pravidla a definice kódování modelů

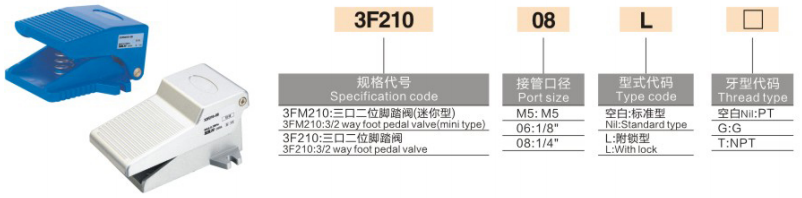

     Logika kódování: 3(F/FM)210 - [Velikost portu] [L Locking] - [Typ závitu]

  2.1 Definice sériového pouzdra

     • 3F210: Standardní pouzdro z odolné hliníkové slitiny 3/2 cestný nožní ventil

     • 3FM210: Mini lehký plastový patní ventil, kompaktní velikost pro instalaci do úzkého prostoru

  2.2 Specifikace velikosti portu

     • M5: jemný závit M5×0,8 (exkluzivně pro model 3FM mini, mikro řízení pilotního vzduchu)

     • 06: Standardní závit G1/8 (PT1/8).

     • 08: G1/4 (PT1/4) mainstreamová univerzální specifikace pro průmyslové nástroje

  2.3 Funkce a přípona vlákna

     • Přípona L: Se samosvornou strukturou pro dlouhodobé udržení tlaku

     • Ne L: Typ s okamžitým samoresetováním, automatické uvolnění tlaku po uvolnění pedálu

     • Typ závitu: Blank=PT kuželový závit; G=Britský standardní paralelní závit; T=NPT Americký kuželový závit

     Modelový příklad: 3F210-08L | G1/4 port nožní ventil z hliníkové slitiny se samosvornou funkcí; 3FM210-M5 | Mini plastový mikro patkový ventil se závitem M5

  2.4 Srovnávací tabulka specifikací celé řady

3. Základní technické parametry

4. Výběrový rozdíl: 3F hliníková řada vs 3FM mini plastová řada

5. Funkční rozdíl: Self-Reset vs Self-Locking

     • Typ s okamžitým samoresetováním bez L: Pedál se po uvolnění nohy automaticky odrazí, přeruší přívod vzduchu a uvolní tlak z portu A. Je to nejběžnější typ pro scénáře joggingu a přerušovaného ovládání.

     • Přípona L Samosvorný typ: Jedním stisknutím zablokujete pedál pro nepřetržitý přívod vzduchu a udržení tlaku; znovu stiskněte pro odblokování a uvolnění zbytkového tlaku. Speciálně navrženo pro dlouhodobé udržování tlaku v pneumatických obvodech.

6. Výměna a typické aplikace

  6.1 Kompatibilní náhrada

     Řada SOLH 3F/3FM plně nahrazuje původní řadu AirTAC 3F210/3FM210 a domácí ekvivalentní modely Xinchang/SOLIH a může přímo upgradovat a nahradit staré nožní ventily FV320 s perfektní rozměrovou a funkční kompatibilitou.

 6.2 Typické aplikační scénáře

     • Jednočinné nožní ovládání válce: Zdroj vzduchu → 3F patní ventil → jednočinný válec; válec se po uvolnění pedálu automaticky vrátí a uvolní tlak, čímž se realizuje bezpečný přerušovaný provoz.

     • Odlehčení tlaku vakuové přísavky: Krok k přívodu vzduchu k přerušení vakua; uvolněte pedál, abyste vypustili vzduch a eliminujte přídržnou sílu přísavky pro rychlé uvolnění obrobku.

     • Řízení průmyslového zpracování: Ruční nožní spínání pro malé lisovací stroje, brusky a pneumatické upínací systémy uvolňující ruce pro efektivní provoz.

Shrnutí jedné věty

     3/2cestné normálně uzavřené nožní ventily řady SOLH 3F/3FM zahrnují odolné hliníkové modely s automatickým resetováním/samouzamykáním a mini lehké plastové modely. Vyznačují se odolností proti prachu a stříkající vodě IP54, provozem bez mazání a plnou kompatibilitou AirTAC, jedná se o standardní hands-free pneumatické spínací ventily pro ovládání válců, vakuové rozbíjení a provoz průmyslových nástrojů.
