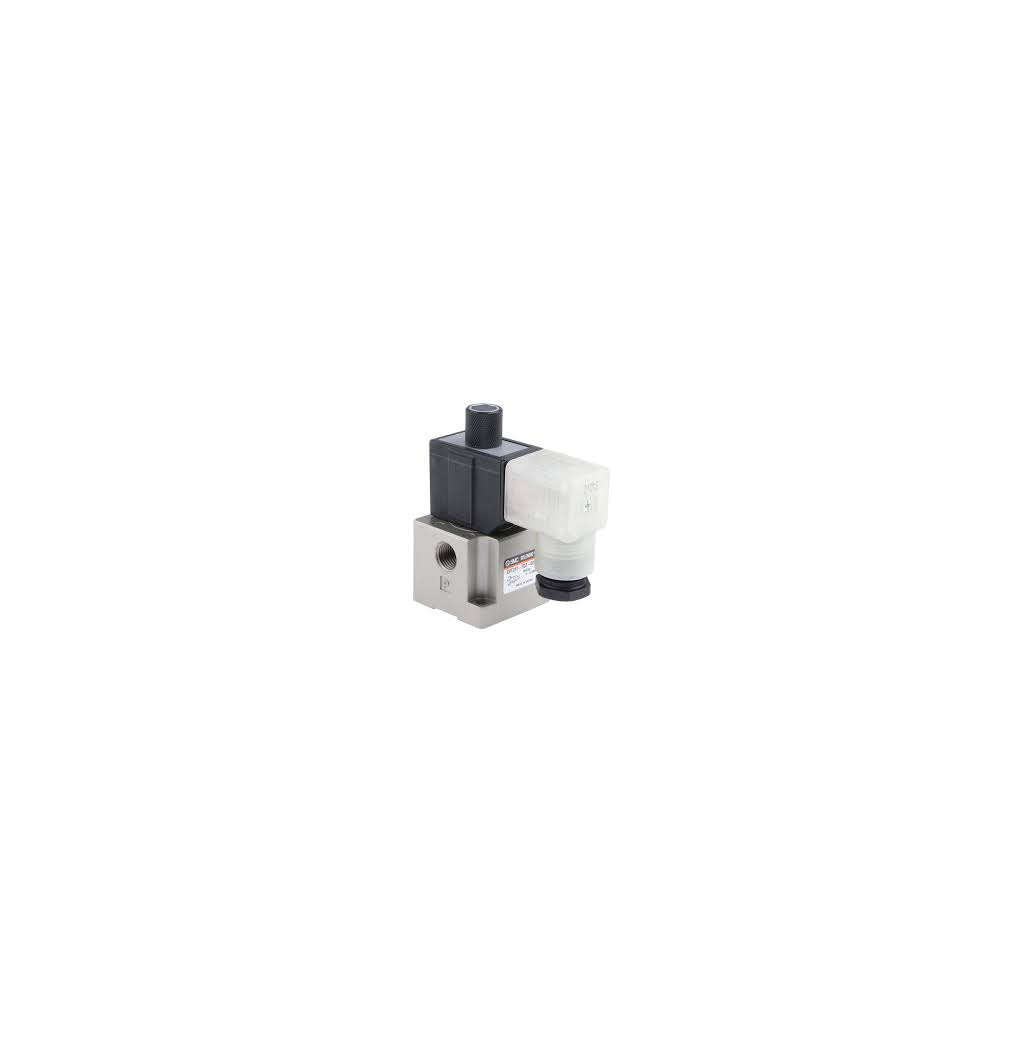

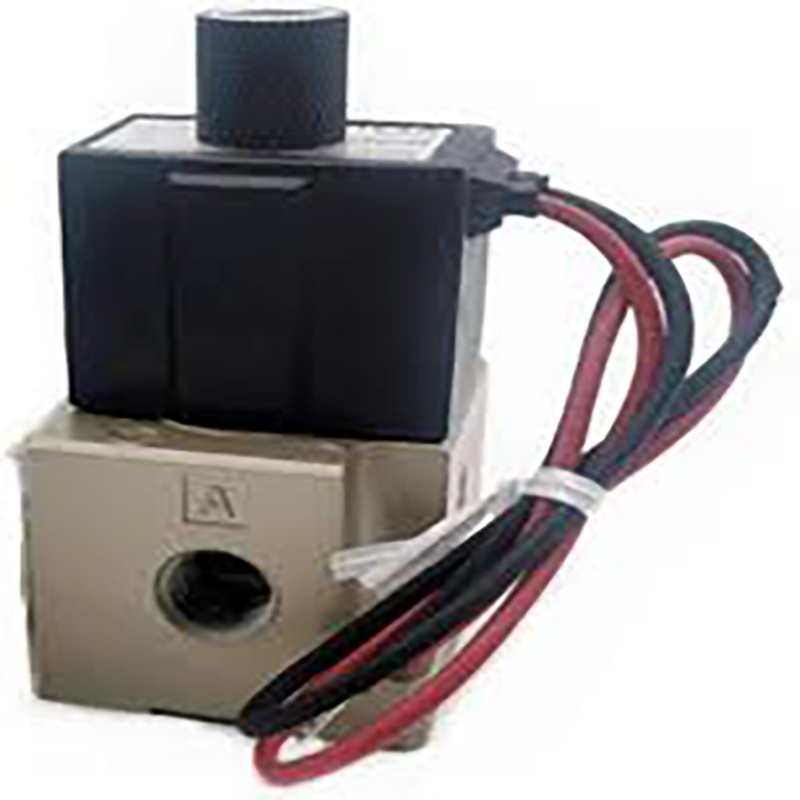

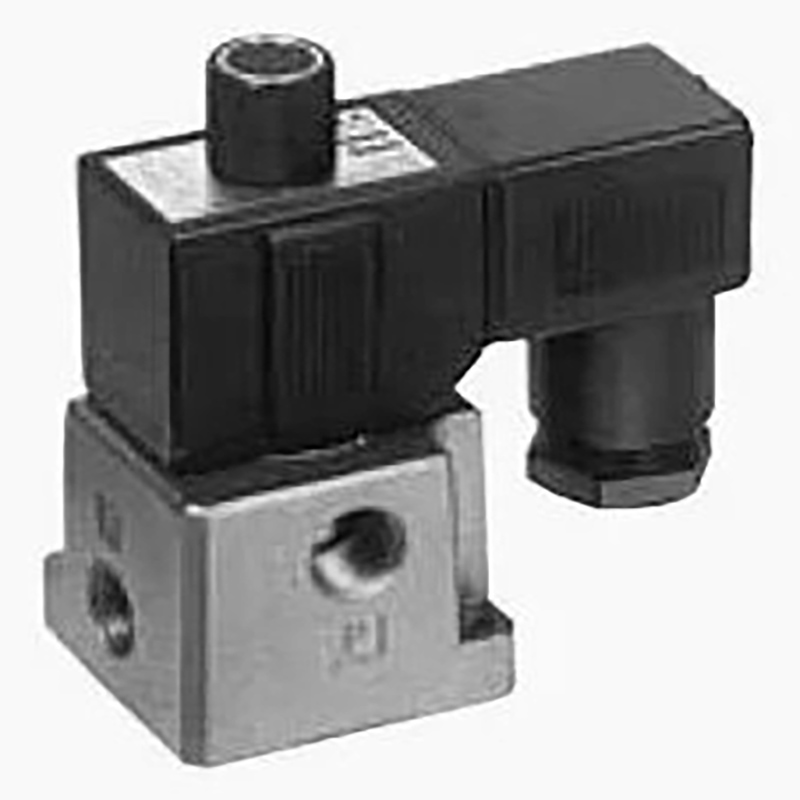

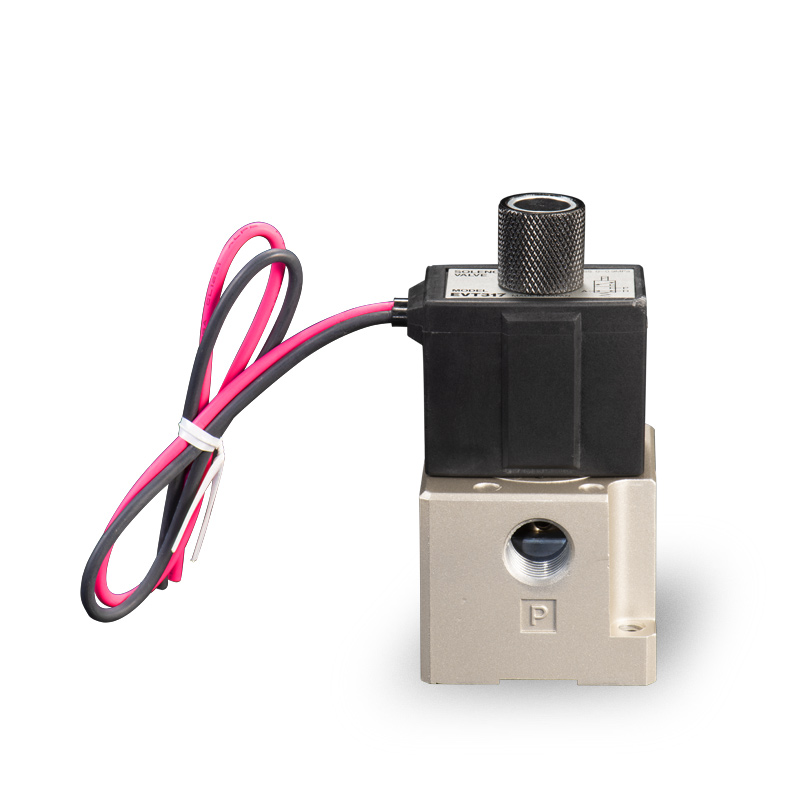

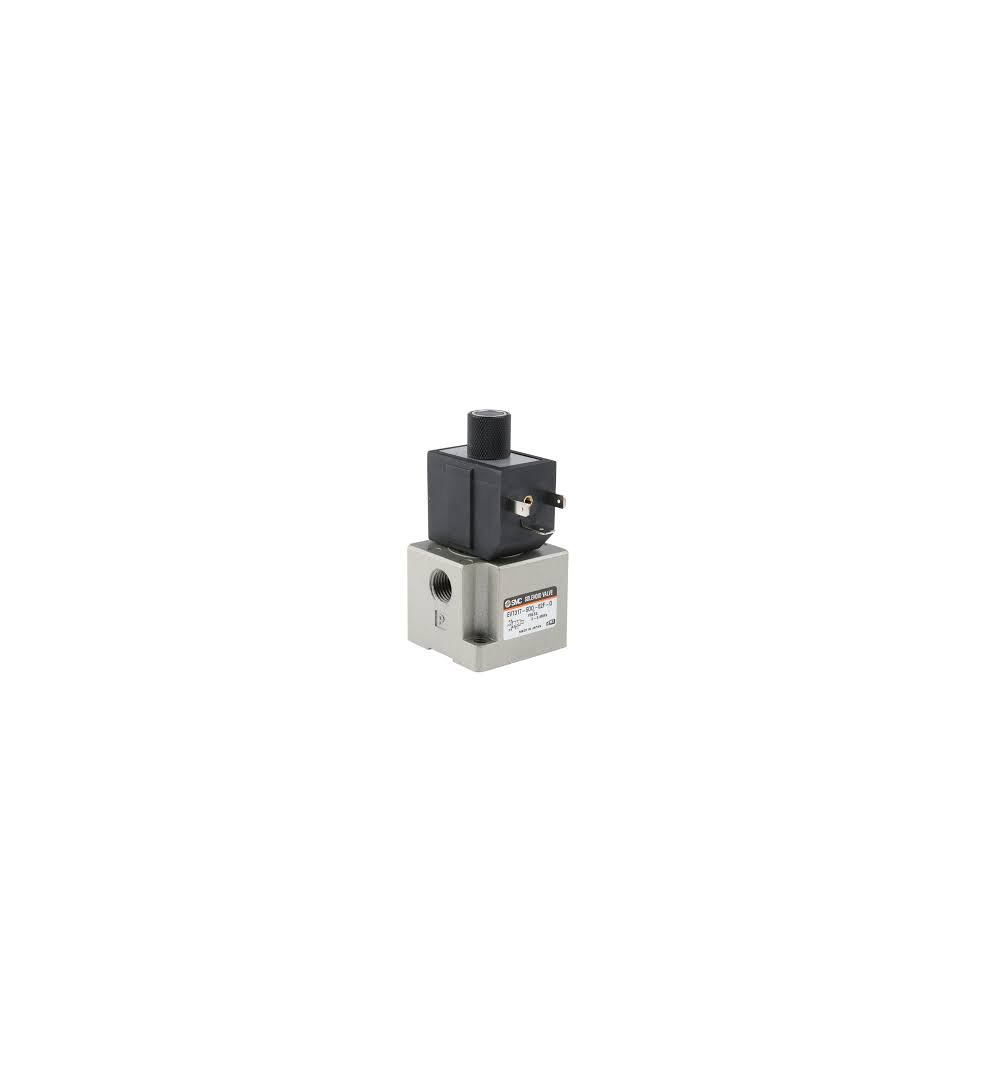

Solenoidový ventil řady VT317 se 3 porty – typ s přímočarým talířem

Značka:SOLH od Richge Technology

Umístění produktu

     Řada VT317 je přímočinný talířový 3-cestný solenoidový ventil s elastickou těsnící strukturou podle standardu SOLH. Vyvinutý pro okruhy stlačeného vzduchu a inertního plynu, realizuje zapínání, vypínání, spínání a ovládání výfuku vzduchového okruhu. Tento kompaktní univerzální spínací ventil s vysokým průtokem, který podporuje spouštění při nulovém tlaku a přetlakový i vakuový provoz, se hodí pro vysokocyklové pracovní podmínky různých automatizovaných zařízení.

Základní klíčové vlastnosti

     -- Konstrukce s přímým talířem se spouštěním s nulovým tlakem Pro provoz není vyžadován žádný minimální řídicí tlak. Stabilní výkon v celém rozsahu přetlaku 0–0,9 MPa; vakuová varianta podporuje tlak až -101,2 kPa, adaptabilní na nízkotlaká, vakuová a středně vysokotlaká pracovní prostředí.

     --6 funkcí integrovaných v jednom ventilu, flexibilní přepínání potrubí6 přepínatelných pracovních režimů včetně normálně zavřeného (NC), normálně otevřeného (NO), rozdělovače průtoku a přepínacího ventilu. Jedna jednotka uspokojuje různé požadavky na pneumatické okruhy s vynikající flexibilitou konfigurace.

     --Kompaktní tělo s vynikající průtokovou kapacitou Celkový rozměr Mini: 45×89,5×45 mm; průtokový koeficient C=2,6 dm³/(s·bar). Rychlá odezva do ≤30 ms a maximální spínací frekvence až 10 Hz, dokonale vhodné pro vysokorychlostní přepínání vzduchových cest.

     --Elastické těsnění a design bez mazání Prémiové elastické těsnicí komponenty zajišťují spolehlivou těsnost a prodlouženou životnost. Provoz bez mazání udržuje plynové okruhy čisté a ekologické a zároveň snižuje náklady na běžnou údržbu.

 Zabudované ruční bezblokování pro snadné uvedení do provozu Standardní bezblokovací ruční tlačítko usnadňuje ladění na místě, kontrolu zařízení a nouzové ruční přepínání, čímž zjednodušuje postupy instalace a údržby.

     - Montáž na potrubí a silná kompatibilita Podporuje sestavu naskládané na potrubí a odpovídá standardním systémům ventilových ostrovků, ideální pro centralizované pneumatické ovládání a víceventilové integrované smyčky.

Úplné technické specifikace

     --Rozložení portů: 3 porty

     --Operační struktura: Přímo působící talířový typ

     --Typ těsnění: Elastické pryžové těsnění

     --Použitelné médium: Stlačený vzduch, inertní plyn

     --Provozní tlak: 0–0,9 MPa; Vakuový model: -101,2 kPa ~ 0,1 MPa

     --Kontrolní tlak: 1,5 MPa

     --Okolní teplota: -10℃ ~ +50℃

     --Doba odezvy: ≤ 30 ms

     --Max. provozní frekvence: 10 Hz

     --Požadavek na mazání: Bez mazání

     --Ruční provoz: Bezblokovací ruční ovládání

     -- Velikost závitu portu: Rc 1/4 (02)

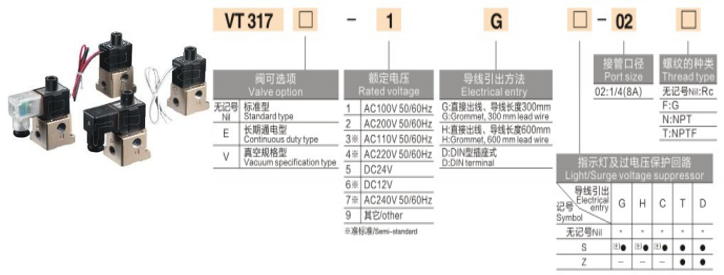

     -Volitelné napětí cívky: DC12V / DC24V, AC110V / AC220V a přizpůsobená napětí

     --Třída ochrany: Struktura odolná proti prachu4. Typické aplikační scénáře · Pneumatické regulační smyčky pro automatizované montážní linky, robotická ramena a upínací přípravky

     -- Systémy foukání vzduchu, tryskání tekutin a vakuové adsorpce

     -- Balicí, tiskařské, textilní, dřevozpracující a potravinářské stroje

     -- Zařízení vyžadující spouštění bez tlaku, kompatibilitu s vakuem, vysokofrekvenční cyklování a kompaktní instalační prostor

     --Centralizované ventilové ostrovy a integrované pneumatické řídicí obvody rozdělovače

Shrnutí jedné věty

     Přímočinný 3cestný talířový elektromagnetický ventil SOLH VT317 se vyznačuje nulovým spouštěním, plnou vakuovou kompatibilitou, šesti přepínatelnými funkcemi, kompaktním výkonem s vysokým průtokem a bezúdržbovým provozem, který slouží jako cenově výhodný univerzální ventil pro ovládání zapínání, vypínání a spínání všech automatických pneumatických obvodů.
