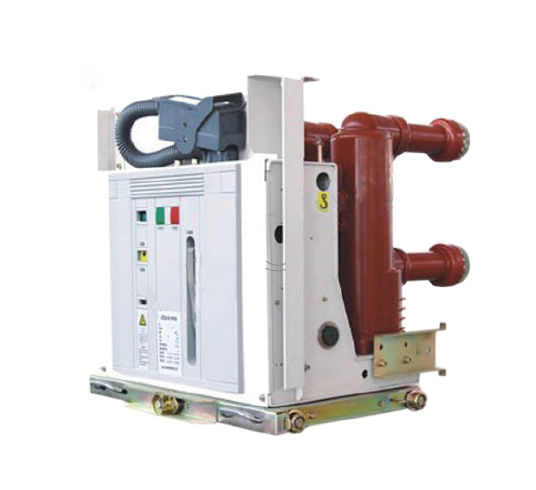

Vnitřní odběrací vakuový jistič

  VSG-12 Vnitřní vysoký napěťový vakuový obvod (Abbr.: Circuit Breaker) je třífráza A.C. 50Hz vnitřní distribuce napájení vybaveného jmenovitým napětím 12 kV. Tento produkt je v souladu s GB1984-2003 (vysoký napětí A.C. jistič), JB3855-1996 (3,6-4,5 kV vnitřní a.c. Vysoký napěťový jistič), DL403-2000 (technické podmínky pro objednávání 12-40,5 kV s vysokým volným obvodovým obvodem) a IEC Standard A. Jistič obvodů). Může být použit pro ochranu a kontrolu zařízení v mřížkovém zařízení a dynamický design průmyslového a těžebního podniku. Je vhodný pro přepínání zatížení a častého provozu s různou vlastností a se schopností mnohokrát provozovat zkratovací proud.

Vnitřní odběratelné vysavatelné vysavače obvodu jsou vhodné pro třífázové střídavé energetické systémy s jmenovitým napětím až do 12 ~ 24 kV a frekvence 50/60Hz. Oni se široce používají v elektrárnách, rozvozech, petrochemikáliích, metalurgii, výrobě a jiných průmyslových odvětvích, letištích, obytných oblastech atd. Ovládání a chrání elektrické zařízení, zejména pro příležitosti, které je třeba občas provozovat při jmenovitém proudu nebo více okruhu. Může být nainstalován do vnitřního rozvaděče izolovaného vzduchem, jako je typ KYN28 nebo AMS.

  Jistič je vyroben ze zralé technologie APG. Aplikace koncového vyrovnávací paměti VD4 zajišťuje, že vnitřní terminál je spolehlivější v jakémkoli operačním prostředí. VD4 může plně splňovat požadavky GB, DL, IEC, DIN, VDE a standardů dalších pokročilých průmyslových zemí.

Vysavač vakuového obvodu se skládá hlavně ze tří částí: vakuové obloukové hasicí komory, operační mechanismus, držák a další komponenty.

1. Vakuová oblouková hasická komora

Podle různých typů přepínačů existují keramické vakuové obloukové komory s vnějšími obrazovkami, malé vakuové obloukové hasicí komory s mezilehlými uzavřenými podélnými magnetickými polími a vnitřní utěsněné obloukové obloukové oblouky. Základní struktura je následující:

•  Vzduchovní izolační skořápka ： Vzduchovní izolační systém složený z keramického, skla nebo mikrokrystalického vzduchotěsného izolačního válce, pohyblivého koncového krytu, pevného koncového krytu a zvlněné trubky z nerezové oceli je vakuová uzavřená nádoba. Pro zajištění vzduchotěsnosti je kromě přísných operačních postupů v typu těsnění také samotný materiál, aby měl malé prodyšnosti a vnitřní uvolňování plynu.

• Vodivý systém ： Skládá se z pevné vodivé tyče, pevného povrchu oblouku, pevného kontaktu, pohyblivého kontaktu, pohyblivého povrchu oblouku a pohyblivé vodivé tyče. Kontaktní struktura může být zhruba rozdělena do tří typů: válcový kontakt, příčný magnetický kontaktní drážku zakřiveného povrchu s tvarem spirály a kontaktem podélného magnetického pole. V současné době tento typ obloukové hasicí komory přijímá technologii podélného magnetického pole, která má silnou a stabilní schopnost oblouku.

• Systém stínění ： Stínění krytu je nepostradatelnou součástí ve vakuové obloukové hasicí komoře a existují různé typy stínícího krytu, jako je hlavní stínění obklopující kontaktní bod, kryt vlnitého potrubí a napětí vyrovnávací stínící kryt. Funkce hlavního krytu stínění je následující: ①, aby se zabránilo stříkání produktů na vnitřní stěnu izolační skořepiny během procesu ARC, čímž se snížila síla izolace skořepiny. ② Zlepšení uniformity distribuce elektrického pole v obloukové hasicí komoře je prospěšné pro snížení síly místního pole a podporu miniaturizace vakuové obloukové hasicí kondenzující obloukové produkty a absorpci určité energie oblouku je prospěšná pro zotavení dielektrické síly mezery ARC.

2. provozní mechanismus

Podle různých typů jističů se používají různé provozní mechanismy. Mezi běžné operační mechanismy patří operační mechanismus jara (VS1), provozní mechanismus permanentního magnetu a kombinovaný operační mechanismus (VBD).

Ostatní části: vozidla podvozku, izolační závody, izolátory atd.

Jaké jsou vlastnosti jističů vakuových obvodů

• Silná lámací kapacita, až 50ka; Po zlomenině se médium mezi prasklinami rychle zotavuje a není třeba vyměnit médium.
• Otevírací vzdálenost kontaktu je malá. Vzdálenost lámání kontaktu s vakuovým obvodovým jističem 10 kV je pouze asi 10 mm. Požadovaná provozní síla je malá, akce je rychlá, provozní mechanismus lze zjednodušit a životnost lze prodloužit. Obecně není údržba vyžadována po dobu asi 20 let.
• Krátký obloukový hasický čas, nízké napětí oblouku, nízká energie oblouku, nízká kontaktní ztráta a vícenásobná přerušení.
• Mobilní vodicí tyč má malou setrvačnost a je vhodný pro častý provoz.
•  Při provozu spínače je akční šum nízký, takže je vhodný pro použití měst.
• Hasicí nebo izolační média ARC nepoužívají olej a neexistuje žádné nebezpečí výbuchu.
• Kontaktní hlava je plně uzavřená struktura, která nesníží její výkon v důsledku vlivu vlhkosti, prachu a škodlivých plynů. Spolehlivý provoz a stabilní výkon on-off. Jako nezávislá komponenta je hasicí komora ARC snadno instalovatelná a ladění.
• Během životnosti životnosti vakuového jističe nevyžaduje kontaktní část údržba a kontrolu. I když se provádí údržba a kontrola, požadovaný čas je velmi krátký.
• Oblouk je uhasen v uzavřené nádobě a oblouk a horký plyn nejsou vystaveny.
• Vybaven více funkcemi reclocingu, vhodné pro potřeby aplikací distribučních sítí

Výhoda:

• Jednoduchá struktura
• Přizpůsobte se ultra nízkému odporu vakuové přerušení
• Optimalizace adaptace a modulární mechanismus provozu pružiny
• Vhodné pro časté operace
• Údržba zdarma, dlouhá životnost
• Vysoce spolehlivý výkon

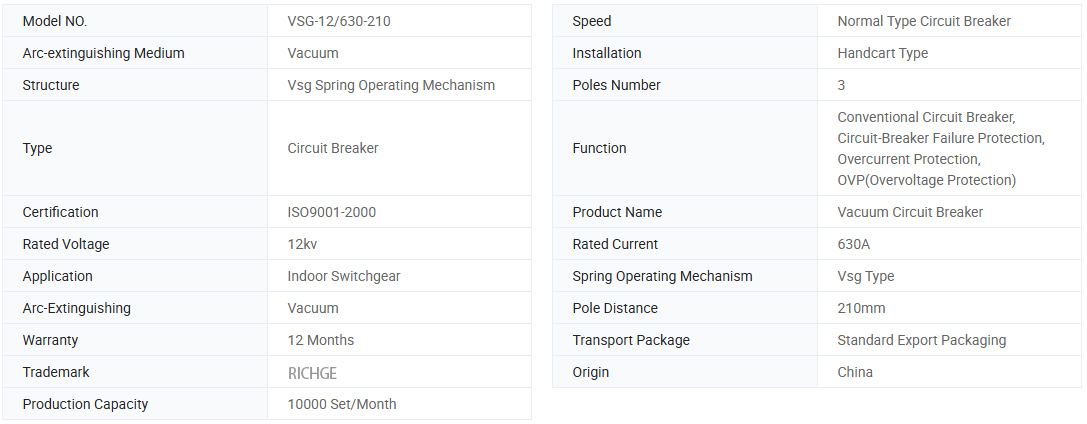

Základní informace.

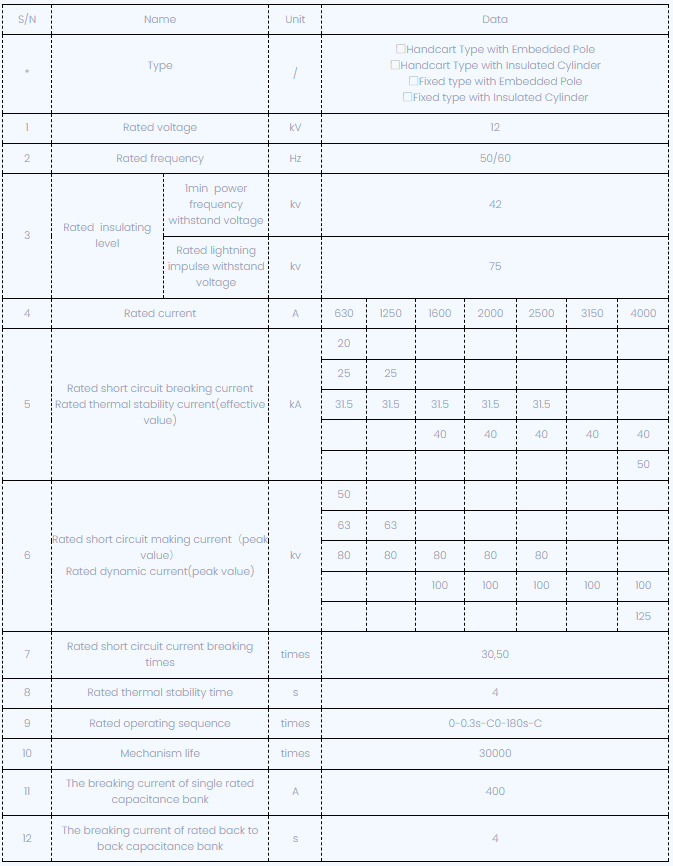

Technické parametry

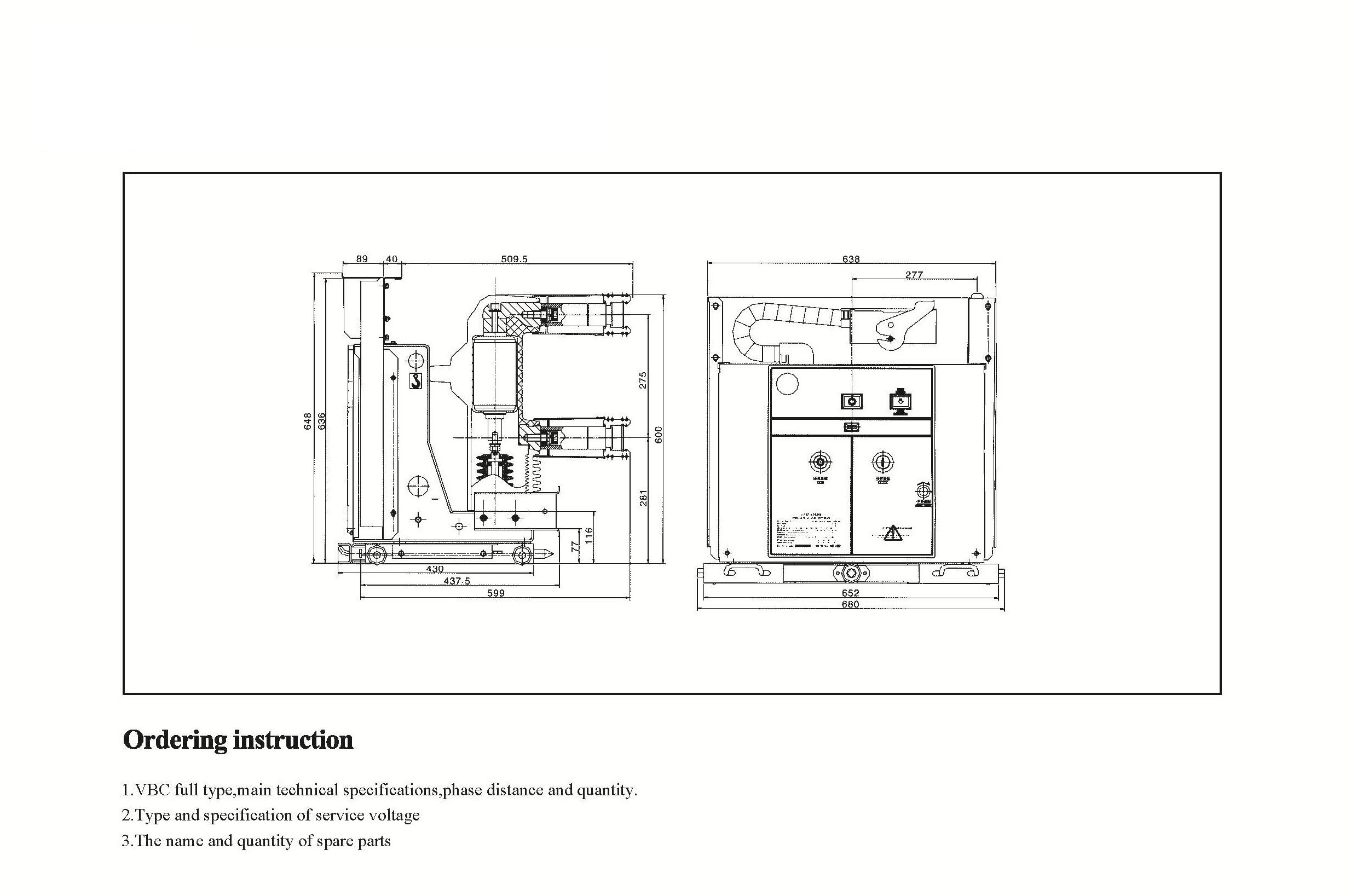

Technické výkresy

Prostředí servisního prostředí pro vysavač s vysokým napětím (VCB)

A) Teplota vzduchu: nejvyšší teplota: +40 ° C; Nejnižší teplota: -25 ° C.

b) vlhkost: průměrná vlhkost měsíce je 95%; Denní průměrná vlhkost je 90%.

c) Nadmořská výška: Maximální výška instalace: 2500 m

d) Zjevně neexistuje žádný okolní vzduch znečištěný korozivními a hořlavými plyny, párou atd.
