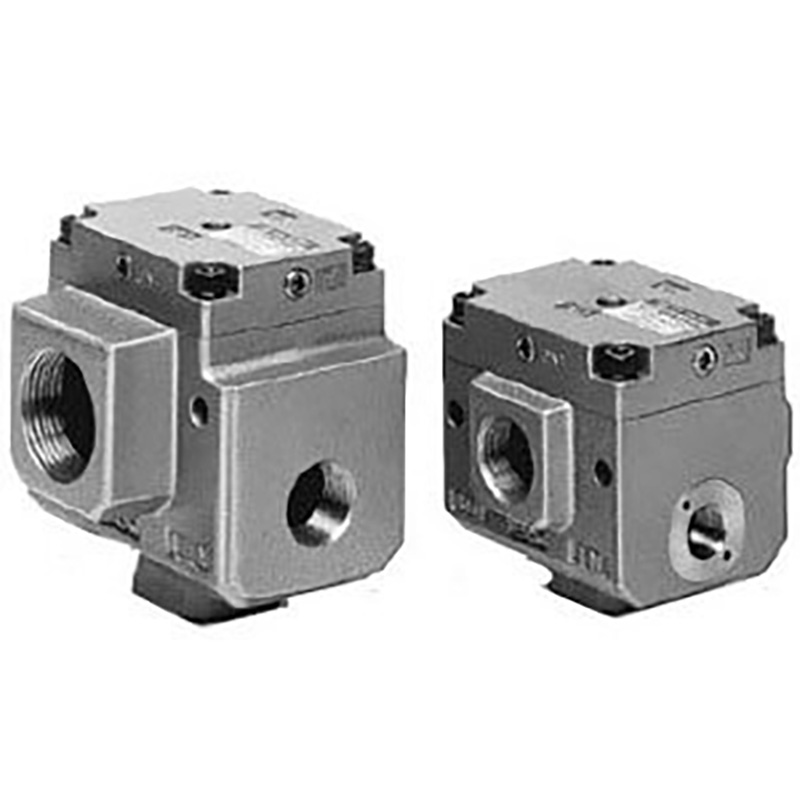

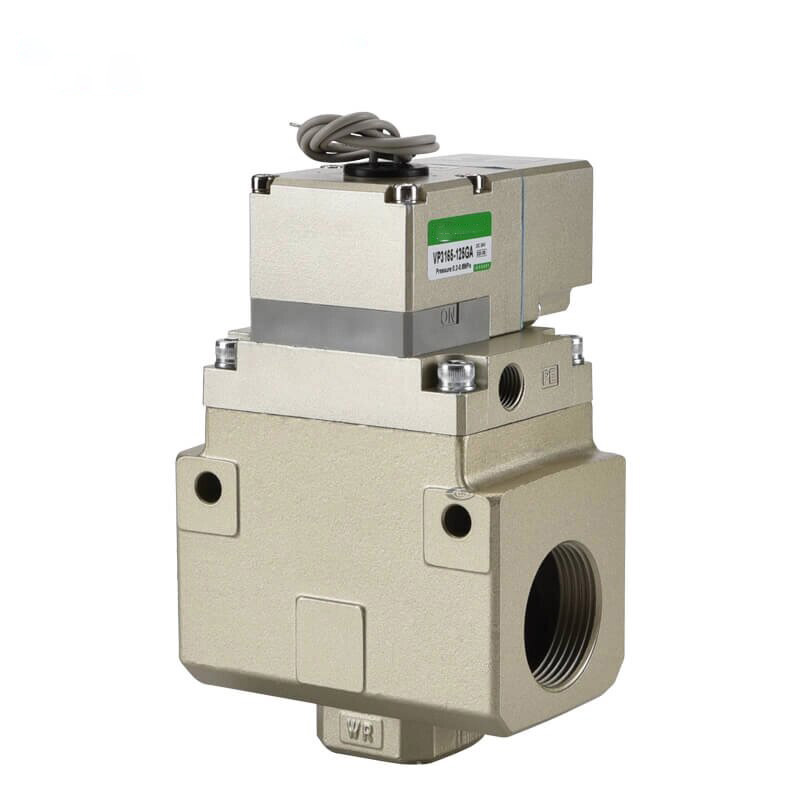

Richge VP Series Velký 3portový elektromagnetický ventil

Značka:SOLH od Richge Technology

Přehled produktu

     Řada VP SOLH od Richge Technology je pilotně ovládaný 3cestný elektromagnetický ventil s velkým otvorem a certifikovaný podle norem CE a ASME. Tento ventil je vybaven kanály s ultravysokým průtokem a víceúčelovými energeticky úspornými elektromagnetickými cívkami a dosahuje životnosti přesahující 50 milionů cyklů. Poskytuje dokonalou kompatibilitu s pneumatickými posilovači SOLH VBA a vzduchovými zásobníky VBAT, které jsou široce používány v průmyslové automatizaci a vysokonapěťových řídicích systémech rozvaděčů.

Hlavní výhody produktu

1. Předimenzovaný port a super vysoký průtokový výkon

     Řada VP, navržená s vlastními optimalizovanými vnitřními průtokovými kanály nezávisle vyvinutými pod značkou SOLH, pokrývá velikosti portů od Rc 3/8" do 1-1/2", s maximálním koeficientem Cv průtoku až 7,0 a špičkovým výfukovým průtokem dosahujícím 28 dm³/(s·bar). Jeho charakteristika nízké tlakové ztráty umožňuje rychlou odezvu ventilu a stálý přívod vzduchu, plně splňující požadavky na ovládání vysokého průtoku válců s velkým průměrem, těžkých upínacích přípravků a vysoce výkonných automatizačních zařízení.

2. Vícestupňová energeticky úsporná cívka s nízkým výkonem

     Řada SOLH VP využívá samostatně vyvinuté vysoce účinné elektromagnetické cívky se třemi volitelnými stupni výkonu pro flexibilní přizpůsobení: standardní 1,55 W, středně energeticky úsporný 0,55 W a ultranízký výkon 0,4 W. Cívka udržuje silnou hnací sílu při dlouhodobém nepřetržitém provozu a účinně snižuje celkovou spotřebu energie továrních pneumatických systémů.

3. Konvertibilní NC/NO 3portová logika, Wide Media Adaptation

     Uživatelé mohou přepínat mezi normálně zavřeným a normálně otevřeným provozem, aniž by museli upravovat uspořádání potrubí, a přizpůsobit se tak různé pneumatické řídicí logice. Ventil podporuje jak přetlakové okruhy v rozsahu 0–1,0 MPa, tak vakuové prostředí až do -101,2 kPa, což značně rozšiřuje jeho použitelné pracovní scénáře.

4. Průmyslová Heavy-Duty antikorozní a anti-znečišťující struktura

     Hlavní těsnicí kroužek je vyroben z materiálu HNBR odolného vůči ozónu, zatímco řídicí ventil je vybaven těsněním FKM pro zajištění spolehlivého výkonu s nulovým únikem. Vestavěný miniaturní filtr zabraňuje ucpání pilotní cívky prachem a olejem a zajišťuje stabilní provoz v prašných a vlhkých průmyslových dílnách. Konstrukce bez směru montáže zjednodušuje montážní postupy na místě.

5. Perfektní sladění s kompletní produktovou řadou SOLH Pneumatic

     Optimalizováno tak, aby tvořilo integrovanou řídicí jednotku vysokotlakého posilování v kombinaci s posilovači tlaku SOLH VBA a vzduchovými nádržemi VBAT v rámci technologie Richge. Podporuje také spárování s elektrickými skříněmi Schneider BLOKSET a dalším běžným průmyslovým zařízením, čímž zákazníkům snižuje náklady na montáž a montáž napříč značkami.

6. Globální standardní certifikace a přísná kontrola kvality

     Všechny ventily SOLH VP jsou vyráběny podle certifikovaného systému řízení kvality ISO 9001 společnosti Richge Technology a procházejí ověřováním CE, ASME a národními standardy GB. Každá dokončená jednotka prochází plným tlakovým testováním a testováním životnosti cyklu, aby vyhověla mezinárodním exportním standardům a hladkému přijetí pro zámořské průmyslové projekty.

7. Mimořádně dlouhá životnost a nízké náklady na údržbu

S ověřenou životností 50 milionů spínacích cyklů ventil prodlužuje intervaly výměny součástí a zkracuje prostoje zařízení, což přináší trvalé dlouhodobé ekonomické výhody pro automatizované výrobní linky.

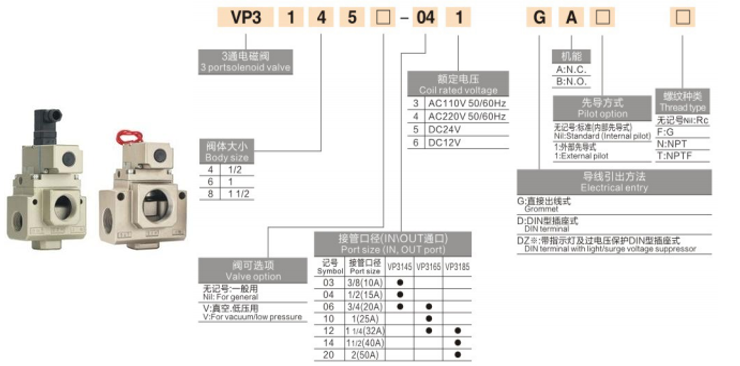

Kompletní tabulka technických specifikací

Typické aplikační scénáře

     -- Výrobní linky pro automatizaci pro velké zatížení: Pohánějte velké válce, upínací přípravky a stabilizujte přívod vysokotlakého vzduchu pro manipulátory

     --Pneumatické systémy zvyšování tlaku: Sladěné podpůrné komponenty pro posilovače SOLH VBA a zásobníky vzduchu VBAT

     --Ovládání vysokonapěťové elektrické skříně: Kompatibilní se skříněmi Schneider BLOKSET pro ovládání zapínání a vypínání plynového okruhu

     --Vakuová a nízkotlaká přesná zařízení: Stroje na zpracování polovodičů a vakuové držáky

     -- Automobilový průmysl, elektronika a balicí stroje: Rychlá reverzace dráhy vzduchu s velkým průtokem pro zlepšení účinnosti výrobního cyklu

Shrnutí jedné věty

     Velkorozměrový 3cestný pilotní solenoidový ventil řady SOLH VP s technologií Richge se může pochlubit ultra vysokou průtokovou kapacitou, vícestupňovými energeticky úspornými cívkami, přepínatelnými funkcemi NC/NO a životností 50 milionů cyklů, přičemž slouží jako optimální spínací součást pro vysoké zatížení pro pneumatické posilovací systémy, vakuová zařízení a automatizaci elektrických skříní.
