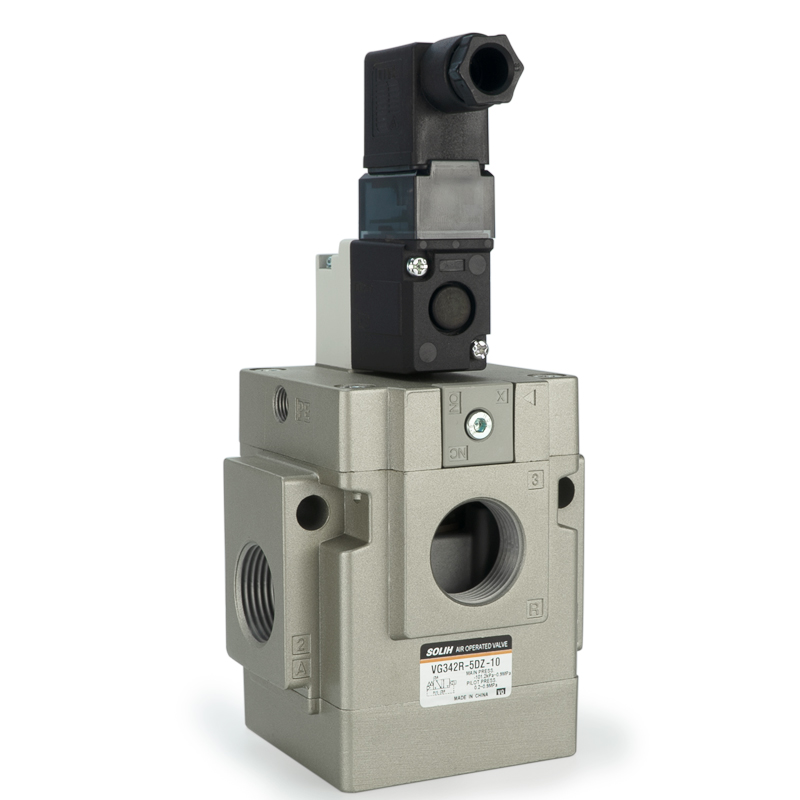

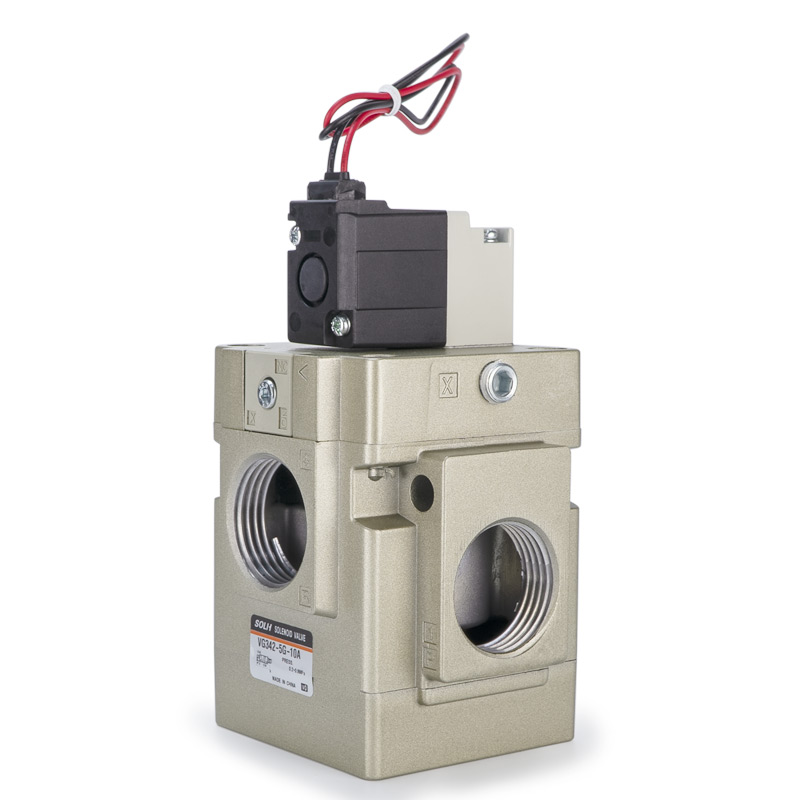

Solenoidový ventil řady SOLH VG342 se 3 porty – typ s pilotním talířem

Značka:SOLH od Richge Technology

Přehled produktu

     Řada VG342 uvedená na trh pod značkou SOLH společností Richge Technology je pilotně ovládaný 3cestný elektromagnetický ventil talířového typu s certifikací CE a ASME. Poskytuje vynikající těsnění s nulovým únikem a ultrastabilní přesné řízení dráhy vzduchu. Tento talířový ventil, který vychází z více než 37 let zkušeností v oblasti pneumatického výzkumu a vývoje a výroby společnosti Richge, je dokonale sladěn s pneumatickými posilovači SOLH VBA a zásobníky vzduchu VBAT a tvoří tak kompletní systém pro přesné řízení tlaku se středním průtokem. Je široce používán v automatizačních výrobních zařízeních, vysokonapěťových rozvaděčích a stanicích pro řízení přesných kapalin a stává se preferovanou pneumatickou spínací komponentou pro globální systémové integrátory, inženýrské dodavatele a průmyslové koncové uživatele.

Hlavní výhody produktu

1. Přesná konstrukce pilotního talíře s ultra-těsným těsněním

     VG342 využívá patentovanou přesnou cívku s talířovým ventilem a vyspělou technologii pilotního řízení a vyznačuje se minimální ztrátou tlaku a okamžitou rychlostí odezvy. Struktura talířku dosahuje mnohem nižších vnitřních úniků než šoupátkové ventily a plně uspokojuje přísné požadavky na přesné řízení pro automatizované linky, přesné stroje a systémy dodávání tekutin.

2. Nízkoenergetická energeticky úsporná elektromagnetická cívka

     Vybaveno vysoce účinnými přizpůsobenými cívkami se dvěma stupni výkonu: standardní 1,3W a energeticky úsporná verze 0,4~0,55W. Udržuje stabilní pilotní jízdní výkon v nepřetržitém nepřetržitém provozu, účinně snižuje spotřebu energie v továrně a splňuje mezinárodní normy pro úsporu energie.

3. Konvertibilní NC/NO logika a široká přizpůsobivost tlaku

     K přepínání mezi režimy Normálně zavřený a Normálně otevřený není potřeba žádné přepracování potrubí, aby vyhovovaly různé řídicí logice. Ventil pracuje stabilně v rozsahu pracovních tlaků 0,1–1,2 MPa, použitelné pro stlačený vzduch, lehký olej a neutrální pracovní média inertního plynu.

4. Těžká konstrukce odolná proti korozi a znečištění

     Jádro talířové cívky je vyrobeno z vysoce pevné nerezové oceli AISI 304. Hlavní těsnění využívají ozónu odolné materiály FKM / HNBR s pilotním těsněním FKM pro vynikající odolnost proti opotřebení, korozi a prachu. Kompaktní tělo podporuje neomezenou montáž ve více směrech pro zjednodušení montáže a údržby na místě.

5. Plná kompatibilita s pneumatickým systémem SOLH a běžnými skříněmi

     Optimalizováno pro kombinaci s posilovači SOLH VBA a vzdušníky VBAT pro vytvoření integrovaných vysokotlakých pneumatických řídicích jednotek posilovače. Hodí se také pro elektrické rozvaděče Schneider BLOKSET a další standardní průmyslová zařízení, čímž snižuje náklady na párování mezi značkami a zvyšuje celkovou stabilitu systému pro petrochemické, farmaceutické a elektronické výrobní linky.

6. Globální certifikace a přísná kontrola kvality

     Všechny ventily SOLH VG342 jsou vyráběny v rámci systému řízení kvality ISO 9001 společnosti Richge a procházejí certifikací CE, ASME a GB. Každý hotový výrobek prochází plným tlakovým testováním a testováním životnosti cyklu, aby splnil exportní standardy pro Evropu, Ameriku, Asii a Tichomoří a další zámořské trhy, což podporuje hladké přijetí projektů po celém světě.

7. Dlouhá životnost a nízká údržba 50 milionů cyklů

     Konstrukce talířku odolná proti opotřebení poskytuje ověřenou životnost přesahující 50 milionů spínacích cyklů. Vestavěný vstupní filtr blokuje nečistoty, aby se snížila abraze cívky, frekvence údržby a prostoje zařízení pro tisk na textil, zpracování potravin a zařízení pro kontinuální automatizaci.

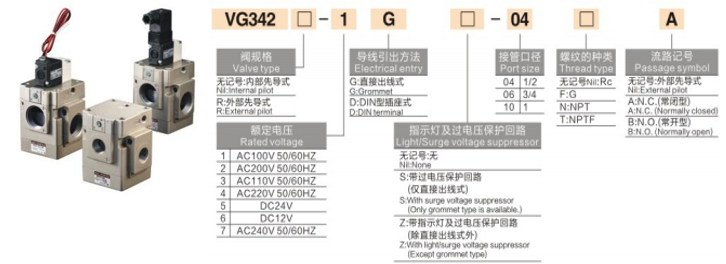

Kompletní tabulka technických specifikací

Typické aplikační scénáře

     --Přesné průmyslové automatizační linky: Vysokofrekvenční řízení pro malé válce, upínací přípravky a manipulátory

     --Pneumatické posilovací systémy: Podpora odpovídajících posilovačů SOLH VBA a vzduchových nádrží VBAT pro stabilní regulaci tlaku

     -- Vysokonapěťové elektrické rozvaděče: Kompatibilní se skříněmi Schneider BLOKSET pro přesné spínání plynových okruhů v energetických zařízeních

     --Přesné testování a polovodičové/lékařské stroje: Regulační smyčky plynu s nízkou netěsností a rychlou odezvou

     --Zařízení pro automobilový průmysl, elektroniku, obaly, textilní tisk a zpracování potravin pro vysoce přesné výrobní procesy

     --Petrochemické a farmaceutické dílny: Antikorozní kontrola pro potrubí na lehký olej a neutrální nekorozivní plynovody

Shrnutí jedné věty

     SOLH VG342 pilotně ovládaný talířový 3-cestný solenoidový ventil s technologií Richge se vyznačuje ultratěsným těsněním, vícevýkonnými nízkoenergetickými cívkami, přepínatelnými režimy NC/NO a životností 50 milionů cyklů, ideální středoprůtokový přesný přepínací ventil pro pneumatické posilovací systémy, elektrické rozvaděče a přesná víceodvětvová zařízení.
