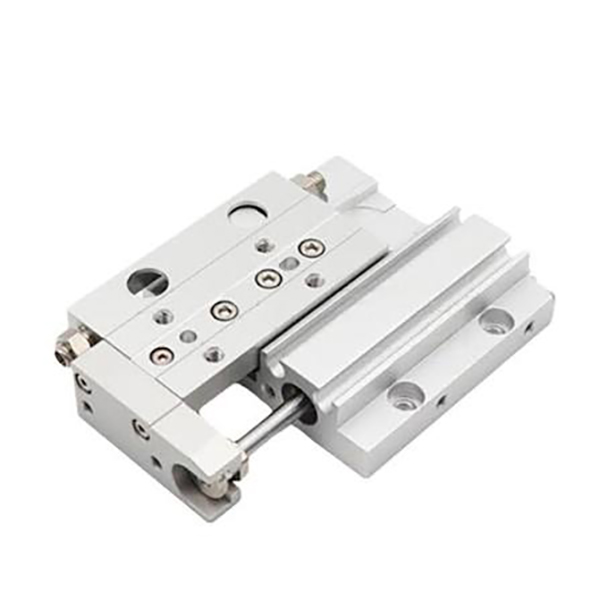

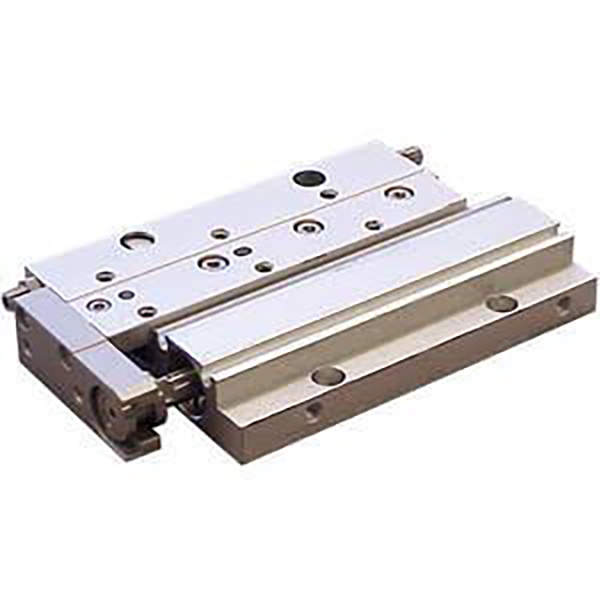

Ultratenký, vysoce tuhý pneumatický posuvný stůl řady MXF

Značka: SOLH by Richge Technology

Přehled produktu

     Řada SOLH MXF je ultratenký, vysoce tuhý pneumatický posuvný stůl s dlouhým zdvihem určený pro automatizační zařízení s omezenou výškou. Díky paralelnímu uspořádání válce a příčné válečkové vodicí lišty, oboustranné horní/spodní montážní struktuře a střední nosnosti dosahuje ultra nízké výšky těla, která je o 40 % štíhlejší než běžné kluzáky MXS stejné specifikace. Díky stabilnímu středně přesnému polohování, hladkému chodu s dlouhým zdvihem a vysokofrekvenční cyklické odolnosti slouží jako hlavní hlavní řešení nízkoprofilových saní pro přesnou manipulaci s materiálem, montáž a přepínání stanic v kompaktních automatizovaných systémech.

Umístění jádra a konstrukční prvky

     -- Dvojčinná hnací struktura: Přijímá stabilní dvojčinný provoz s velikostí vrtání v rozsahu od φ8 do φ20 mm, poskytuje spolehlivý výkon středního zatížení 20~180N, dokonale vyhovující scénářům přesné manipulace se středním zatížením.

     -- Konstrukce paralelního válce a křížového válečkového vedení: Vodicí lišta a válec jsou uspořádány paralelně a oddělují nosné ložisko od těsnícího pohybu pístnice. Tato struktura poskytuje vysokou tuhost, nízké tření, provoz s nulovou mezerou a extrémně hladký lineární pohyb.

     -- Ultratenké tělo s nízkým profilem: Výška těla je pouze 16~27 mm, o 40 % nižší než u ekvivalentních modelů MXS. Je to optimální volba pro ultranízkou světlou výšku a vysoce kompaktní uspořádání zařízení.

     --Spolehlivý výkon se střední přesností: Zajišťuje rovnoběžnost běhu 0,03 mm, svislost 0,05 mm a přesnost opakovaného polohování ± 0,02 mm, plně splňující standardní požadavky na automatizaci polohování se střední přesností.

     -- Oboustranná vysoce přesná montáž: Vybaveno horními průchozími otvory a spodními závitovými otvory, plus otvory pro přesné polohování kolíků. Podporuje pozitivní a zpětnou instalaci, což zaručuje vysokou přesnost opakované montáže po demontáži a opětovné montáži.

     -- Instalace flexibilního potrubí a senzorů: Kompatibilní s příčným a axiálním obousměrným potrubím. Vestavěný magnetický kroužek se skrytým designem posuvné drážky pro instalaci magnetického spínače, což šetří instalační prostor bez konstrukčního zásahu.

     -- Nastavitelný zdvih a možnosti multi-bufferu: Standardní polyuretanové tlumiče na obou koncích pro stabilní odpružení. Obsahuje 5 mm nastavitelný zdvih na konec (10 mm celkový standardní rozsah zastřihování), s volitelnou specifikací X11 pro 15 mm ultra dlouhé jemné nastavení a volitelnými hydraulickými tlumiči pro scénáře vysokofrekvenčního nárazu.

Kompletní pravidlo kódování modelu

   1. Příklad modelu: MXF12-50-M9BW

   2. Referenční příklady standardních objednávek

     -- MXF8-20: Standardní model bez spínače, vrtání 8 mm, zdvih 20 mm, dvojčinný

     -- MXF20-100-2M9B: vrtání 20 mm, zdvih 100 mm, duální magnetické spínače pro obousměrné sledování polohy

     -- MXF16-75-X11: vrtání 16 mm, zdvih 75 mm, nastavení prodlouženého zdvihu 15 mm

Základní technické specifikace (@0,5 MPa, dvojité působení)

Základní výkon a výhody produktu

     -- Ultratenká kompaktní struktura pro extrémní úsporu místa: Díky ultra nízké výšce těla 16~27 mm, o 40 % štíhlejší než řada MXS, se dokonale přizpůsobí zařízení s velmi nízkou světlou výškou a hustým modulárním scénářům, kde nelze nainstalovat konvenční výsuvné lišty.

     -- Vysoká tuhost a stabilní provoz s dlouhým zdvihem: Křížové válečkové vedení spárované s integrovaným monolitickým tělem eliminuje průběžné mezery a deformace. Udržuje stabilní provoz bez chvění při maximálním zdvihu 100 mm a podmínkách vysokofrekvenčního cyklování.

     -- Oboustranná montáž se silnou přizpůsobivostí: Podporuje horní upevnění průchozím otvorem a instalaci spodního závitového otvoru, kompatibilní s pozitivní i zpětnou montáží. Vybaveno přesnými otvory pro polohovací kolíky pro zajištění vysoké přesnosti opakování po opakované demontáži a montáži.

     -- Flexibilní nastavitelný zdvih a přizpůsobení pro více stanic: Standardní jemné nastavení 5 mm na konec (celkový rozsah oříznutí 10 mm). Volitelná specifikace X11 poskytuje 15mm rozšířené nastavení zdvihu, splňující přesné požadavky na kalibraci zdvihu pro automatizované procesy s více stanicemi.

     -- Bezolejový, dlouhá životnost s nízkou údržbou: Přijímá těsnění s nízkým třením a bezolejový provozní design s životností více než 5 milionů cyklů. Je použitelný jak pro čisté průmyslové prostředí, tak pro konvenční automatizované výrobní linky s minimálními požadavky na každodenní údržbu.

Způsoby montáže a typické aplikační scénáře

   1. Dvojité způsoby montáže

     -- Horní montáž: Upevnění přes horní průchozí otvory s horním uspořádáním zátěže. Sladěno s polohovacími kolíky pro vysoce přesné polohování a stabilní nosnost.

     -- Spodní montáž: Upevnění pomocí spodních závitových otvorů pro přímou povrchovou instalaci zařízení. Vyznačuje se pevnou montáží a je ideální pro aplikace se zpětnou montáží.

   2.Typické průmyslové aplikace

     -- 3C Elektronický průmysl: Laminování obrazovky, manipulace s moduly, přenos desky plošných spojů, přepínání detekční stanice a přesné polohování elektronických součástek.

     -- Automatizace přesné montáže: Lisování malých dílů, montáž svorek, šroubování upínacího přípravku a cyklický provoz lehkých nástrojů.

     -- Balicí stroje: Tlačení materiálu, pohon řezným nástrojem, laminování etiket a doprava materiálu na krátké vzdálenosti.

     -- Obecná automatizační zařízení: Posuvné těleso dveří zařízení, přepínání stanic výrobní linky a středně zatěžované vysokofrekvenční cyklické lineární řízení.

MXF vs MXH vs MXS | Srovnání nízkoprofilového a kompaktního posuvného stolu

Průvodce rychlým výběrem ve třech krocích

   1. Výběr velikosti vrtání podle zatížení: Přizpůsobte průměr otvoru podle hmotnosti obrobku: φ8 ≤ 2 kg, φ12=2~5kg, φ16=5~10kg, φ20=10~15kg. Pro zajištění stabilního dlouhodobého provozu si rezervujte minimálně 50% rezervu zatížení.

   2. Potvrzení mrtvice: Standardní rozsah zdvihu od 10 mm do 100 mm. Upřednostněte řadu MXF pro scénáře s dlouhým zdvihem (≥50 mm); vyberte řadu MXH pro pracovní podmínky s krátkým zdvihem a vysokofrekvenčním cyklováním.

   3. Konfigurace přizpůsobení:
     --  Detekce polohy: Vybaven dvojitými magnetickými spínači M9B pro přesné obousměrné sledování polohy zdvihu.

     -- Jemné nastavení zdvihu: Zvolte standardní -X10 (5mm ořez) pro běžné použití; select -X11 (15mm prodloužené ořezávání) pro přesnou kalibraci na více zdvihů.

     --  Optimalizace vyrovnávací paměti: Přijměte standardní polyuretanové tlumiče pro konvenční provoz; upgrade na hydraulické nárazníky pro scénáře vysokofrekvenčního dopadu a snížení hluku.

Shrnutí jedné věty

     Ultratenký, vysoce tuhý pneumatický posuvný stůl SOLH řady MXF se vyznačuje o 40 % nižší výškou těla než MXS, křížovým válečkem s vysokou tuhostí, oboustranným upevněním a stabilitou při středním zatížení s dlouhým zdvihem, které slouží jako vysoce nákladově výkonné základní řešení pro kompaktní automatizaci s omezenou výškou a středně přesnou vysokofrekvenční manipulaci.
