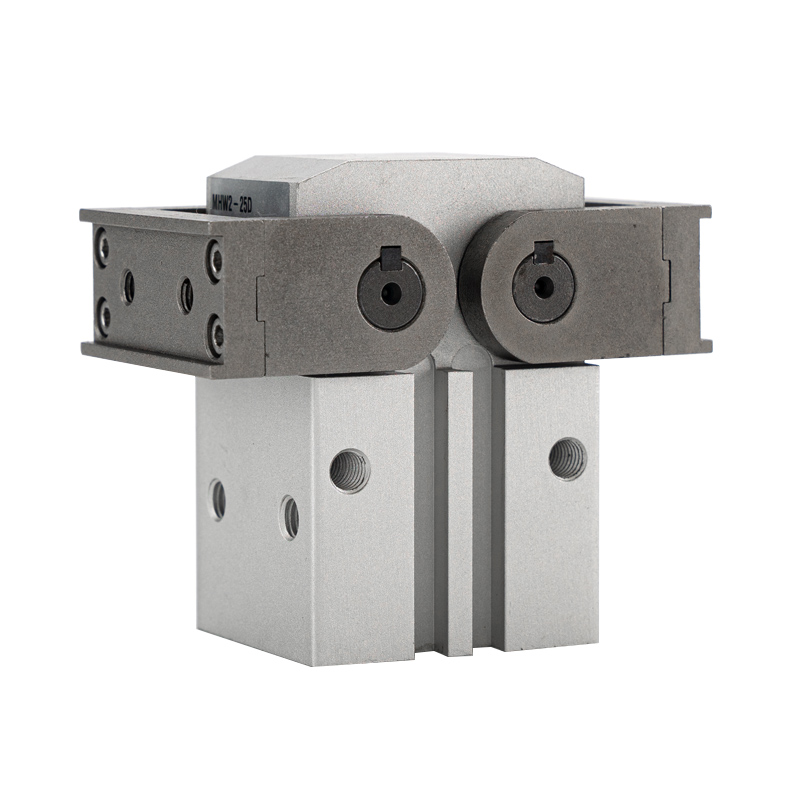

Pneumatický uchopovač s otočným ozubením a pastorkem řady MHW2

Značka: SOLH by Richge Technology

Přehled produktu

     Řada SOLH MHW2 je 2-čelisťový otočný chapač poháněný hřebenem a pastorkem s celkovým úhlem otevření 180°. Hlavní přednosti: přesný synchronní pohyb ozubených kol, ultraširoký úhel otáčení 180°, prostorově úsporný obrys, čtyřstranné montážní štěrbiny pro senzory a odolná konstrukce odolná proti prachu. Široce se používá pro překlápění obrobků, nakládání/vyjímání, uchopování velkých dílů a stanice s omezeným prostorem a stává se běžnou volbou pro aplikace s velkoúhlým výkyvným chapadlem.

Základní struktura a konstrukční prvky

     -- Pracovní princip: Válec tlačí hřeben na hnací pastorek pro synchronní otáčení; dvě čelisti se kývají symetricky. Záběr ozubených kol zajišťuje vynikající synchronizaci, rovnoměrnou upínací sílu bez odchylky odsazení.

     -- Charakteristika výkyvu: Každá čelist se otáčí až o 90°, celkové oboustranné otevření o 180°. Zcela otevřené čelisti stojí kolmo k tělu válce a zabírají minimální vyčnívající prostor, ideální pro manipulaci s materiálem vyžadující mechanické zamezení.

     -- Uspořádání těla: Čtvercové pouzdro z tvrdého eloxovaného hliníku se zabudovaným magnetickým kroužkem. Čtyřstranné (horní/spodní/levé/pravé) drážky snímače podporují přímou montáž magnetických spínačů M9B / A93, neomezené uspořádání snímačů.

     -- Materiál a ochrana: Tvrdý oxidační válec, čelisti z vysoce pevné legované oceli a prachotěsná těsnící konstrukce. Úzká vůle zabraňuje vniknutí cizích těles, stabilní výkon v prašných dílenských podmínkách a prodloužená životnost.

     -- Provozní režim: Dvojčinný (D). Obousměrný tah válce pohání otáčení vpřed/vzad, aby se dosáhlo otevírání a zavírání čelistí.

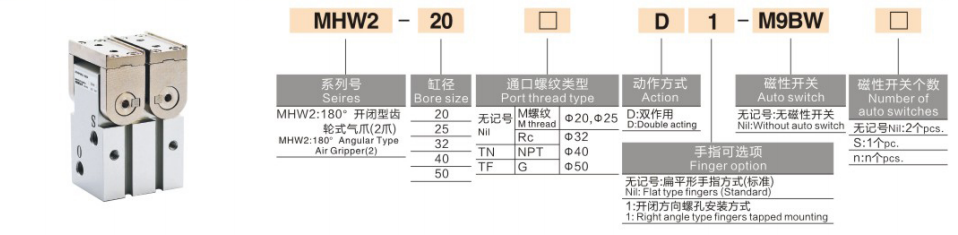

Kompletní pravidlo kódování modelu

 1. Příklad modelu：MHW2-32D-M9BW

  2. Referenční příklady standardních objednávek

     -- MHW2-25D：Vrt 25, dvoučinný základní model bez magnetického spínače

     -- MHW2-40D-M9B：Bore 40, dvoučinný vybavený magnetickým spínačem M9B

Univerzální jádro technické specifikace (0,5 MPa napájecí tlak)

Hlavní konkurenční výhody

  1. 180° ultraširoký úhel otáčení a vynikající využití prostoru

     -- Čelisti stojí svisle k tělu při plném otevření, zabírají pouze prostor vyčnívající z válce, vhodné pro úzké stanice a procesy vyžadující vyhýbání se obrobku a překlápěcí pohyb.

  2. Vysoce přesná synchronní převodovka

     -- Pohon ozubeným hřebenem a pastorkem, synchronní chyba ≤0,1°, vyvážené symetrické upínání, účinně zabraňuje sklouznutí obrobku způsobenému jednostrannou silou.

  3. 360° flexibilní uspořádání senzoru

     - Magnetické spínače lze namontovat na čtyři povrchy těla, aby bylo dosaženo monitorování polohy ve všech směrech, pohodlná instalace a uvedení do provozu pro jakoukoli orientaci montáže.

  4. Prachotěsná konstrukce pro drsné prostředí

     - Optimalizované těsnění a malá vnitřní mezera brání vnikání prachu; mechanická životnost ≥5 milionů cyklů, stabilní pro dlouhodobé vysokocyklové automatizované výrobní linky.

 Montážní formy a typické průmyslové aplikace

  1. Možnosti montáže

     -- Axiální horizontální montáž: Horizontální upínání pro nakládání a vykládání montážní linky

     -- Podélná vertikální montáž: Vertikální zvedání pro stanice pro překlápění obrobků

     -- Boční boční montáž: Boční upínání pro úzký omezený prostor zařízení

  2. Typické aplikační scénáře

     -- Elektronika a domácí spotřebiče: Uchopovací a překlápěcí pouzdra, panely a velkorozměrové komponenty

     -- Automobilové díly: Přeprava skříní svítidel, vnitřních obložení a malých odlitků

     -- Logistika a balení: Manipulace s krabicemi, paletami a sudovým materiálem

     -- Automatizace strojů a vstřikování: Odebírání velkých obrobků z obráběcích strojů a lisovacích strojů

Porovnání výběru: MHW2 Gear Swing VS MHY2 Cam Swing VS MHT2 Toggle Gripper

Průvodce rychlým výběrem ve 3 krocích

  1. Výběr otvoru na základě hmotnosti obrobku

     -- 20 ≤ 3 kg; 25 = 3 ~ 5 kg; 32 = 5 ~ 10 kg; 40 = 10 ~ 15 kg; 50 = 15 ~ 20 kg. Rezerva ≥30% bezpečnostní rezervy zatížení.

  2. Ověření úhlu kyvu

     -- Standardní úhel otáčení jedné čelisti 90°, celkové otevření 180°. Zajistěte dostatečný prostor pro přizpůsobení rozměru obrobku a zamezení pohybu.

  3. Přizpůsobení konfigurace

     -- Zpětná vazba signálu polohy: Využijte čtyřstranné montážní štěrbiny s magnetickými spínači řady M9B pro flexibilní uspořádání bez ohledu na orientaci instalace.

     -- Prašné prostředí dílny: Upřednostněte MHW2 díky vynikající prachotěsné těsnicí struktuře.

Shrnutí jedné věty

     SOLH MHW2 otočný pneumatický chapač s ozubeným hřebenem a pastorkem o 180° využívá synchronní převod s ozubeným převodem se čtyřstrannou instalací magnetického spínače a prachotěsným těsněním, podporuje překlápění obrobku se střední zátěží a manipulaci s materiálem; ideální prostorově úsporný otočný chapač pro balicí, automobilové a všeobecné automatizační stanice.
