Samosvorná pneumatická chapadla řady MHT2 Heavy-Duty

Značka: SOLH by Richge Technology

Přehled produktu

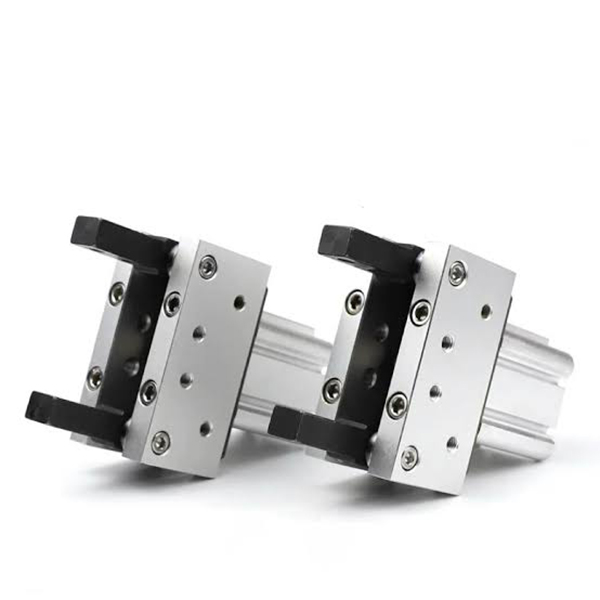

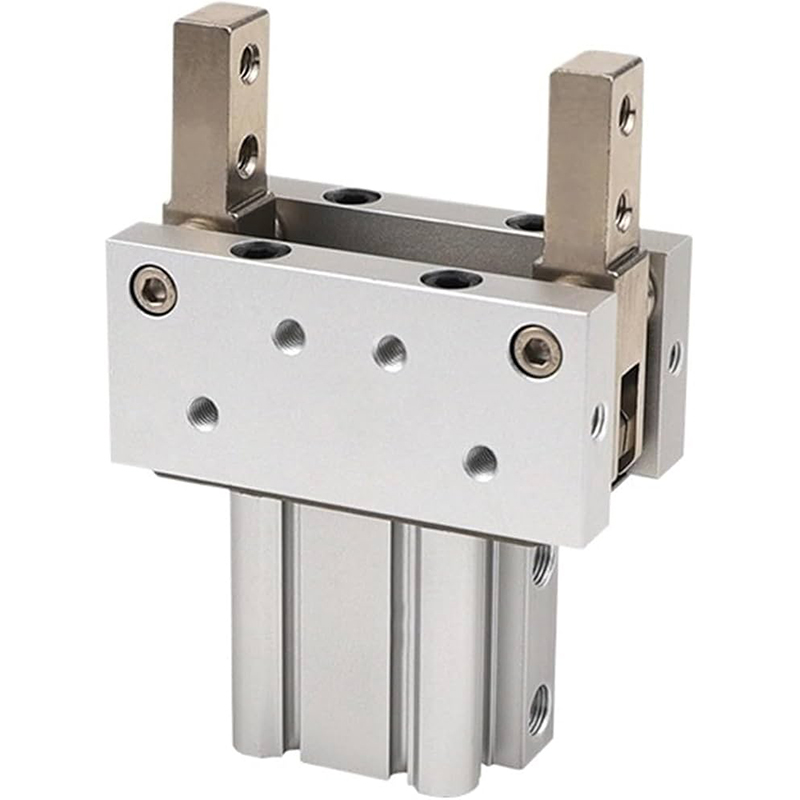

     Řada SOLH MHT2 je 2-čelisťové otočné úhlové chapadlo poháněné otočným kloubem. Mezi vynikající vlastnosti patří přepínací samouzamykací mechanismus, možnost držení při vypnutí, ultra vysoký upínací moment a čtyřstranné instalační štěrbiny snímače s vysokou strukturální tuhostí.

     Optimalizováno pro těžké upínání, přepravu a polohování obrobků s přísnými požadavky na bezpečnost proti pádu; preferovaný uchopovač pro velké zatížení pro vysoce rizikové automatizované stanice.

Základní struktura a konstrukční prvky

     -- Pracovní princip: Válec push-pull kombinovaný s kloubovým mechanismem pro zesílení síly. Když se čelisti zavřou, páčka dosáhne mrtvé polohy uzamčení. Upínací síla je zesílena 3~5krát a ≥80% upínací síla může být udržována nepřetržitě po ztrátě tlaku vzduchu / odpojení vzduchu pro spolehlivé bezpečnostní samouzamykání.

     -- Konstrukce těla: Čtvercové pouzdro z tvrdého eloxovaného hliníku s vestavěným magnetickým kroužkem. Čtyři montážní drážky (nahoře/dole/vlevo/vpravo) umožňují přímou montáž magnetických spínačů řady M9B / A93 bez mrtvých úhlů pro uspořádání senzoru.

     -- Typ provozu: Dvojčinný (standardní verze D / aktualizovaná odlehčená verze DZ). Čelisti se zablokují v uzavřené poloze; tah válce resetuje čelisti pro otevírání.

     -- Specifikace materiálu: Tvrdý oxidační hliníkový válec, čelisti z vysoce pevné legované oceli, sestava spojky odolná proti opotřebení. Vysoká tuhost, dlouhá životnost a bezúdržbový bezolejový provoz.

     - Flexibilní montáž: Vícenásobné závitové montážní otvory podporují axiální, podélnou a horizontální instalaci, vhodné pro kompaktní uspořádání zařízení.

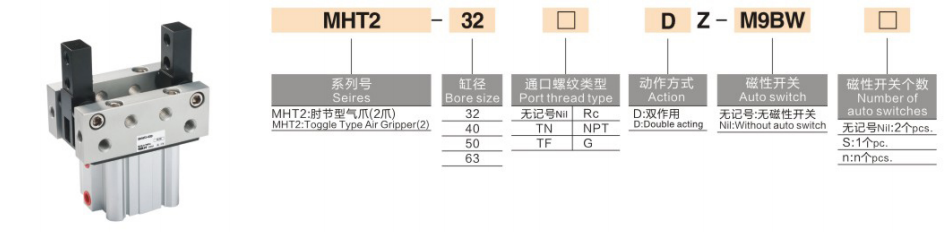

Kompletní pravidlo kódování modelu

 1. Příklad modelu：MHT2-50DZ-M9BW

  2. Referenční příklady standardních objednávek

     -- MHT2-32D：Bore 32, dvoučinný standardní základní model bez spínače

     -- MHT2-63DZ-M9B：Bore 63, aktualizovaný lehký typ DZ, čtyři boční sloty pro senzory, vybavené magnetickým spínačem M9B

Univerzální jádro technické specifikace (0,5 MPa napájecí tlak)

Hlavní konkurenční výhody

  1. Výkonný samosvorný výkon proti pádu

     -- Konstrukce otočného mrtvého bodu zachovává upínací sílu ≥ 80 % po přerušení přívodu vzduchu nebo ztrátě tlaku. Efektivně eliminujte riziko pádu obrobku pro vysoce bezpečné automatizované výrobní linky.

  2. Mimořádně vysoký upínací moment pro náročné úkoly

     -- Maximální krouticí moment dosahuje 106 N·m u modelu φ63, který je schopen upnout 5~50 kg těžké obrobky, což daleko převyšuje paralelní chapadla s ekvivalentní velikostí otvoru.

  3. 360° flexibilní uspořádání senzoru

     -- Žádná integrovaná vodicí lišta na hlavním těle; magnetické spínače lze namontovat na čtyři povrchy pro realizaci detekce polohy ve všech směrech, ideální pro úzké instalační dutiny.

  4. Vysoká tuhost a prodloužená životnost

     -- Čelisti z legované oceli a otěruvzdorné spoje podporují více než 5 milionů stabilních cyklů, přizpůsobené pro vysokofrekvenční nepřetržitý provoz s velkým zatížením.

Možnosti montáže a typické aplikační scénáře

  1. Montážní formuláře

     -- Axiální montáž: Horizontální push & pull pro přenos materiálu na montážní lince

     - Podélná vertikální montáž: Nakládací a vykládací stanice nahoru a dolů

     -- Boční montáž: Boční uchycení pro stanice s omezeným prostorem

  2. Typické průmyslové aplikace

     -- Automobilové komponenty: Uchopovací skříně motoru, kryty převodovek, náboje kol

     -- Automatizace obráběcích strojů: Těžké lití, kované díly a manipulace s formami

     -- Logistická doprava: Přeprava kovových palet, krabic a sudů

     -- Bezpečnostní polohovací stanice: Nadzemní protispádové stanice, bezpečnostní upínací přípravky pro lisovací zařízení

Porovnání výběru: MHT2 Toggle Gripper VS MHZL2 VS MHL2

Průvodce rychlým výběrem ve 3 krocích

  1. Výběr otvoru na základě hmotnosti obrobku

     -- 32 ≤ 5 kg；40 = 5~15 kg；50 = 15~30 kg；63 = 30~50 kg. Zarezervujte si minimálně 30% bezpečnostní rezervu zátěže.

  2. Ověření úhlu kyvu

     -- Maximální úhel otevření: MHT2-32 až 28°, MHT2-63 omezený na 23°. Potvrďte dostatečnou vzdálenost pro cílový rozměr obrobku.

  3. Přizpůsobení konfigurace

     -- Požadavek na zpětnou vazbu polohy: Vyberte lehkou verzi DZ + magnetický spínač M9B pro čtyřstrannou montáž snímače

     -- Vysoce bezpečná manipulace nad hlavou: Upřednostněte MHT2 pro jeho jedinečnou samouzamykací funkci při vypnutí

Shrnutí jedné věty

     Samosvorný pneumatický chapač SOLH MHT2 s otočným kloubem využívá strukturu zesílení síly v mrtvém bodě s možností upínání proti pádu při vypnutí, montáž čtyřstranného magnetického spínače a vysokou tuhost slitiny, k dispozici ve variantách D / DZ, ideální bezpečnostní uchopovač pro velké zatížení pro automobilové díly, odlévání a automatizaci nakládání/vykládání těžkých obrobků.
