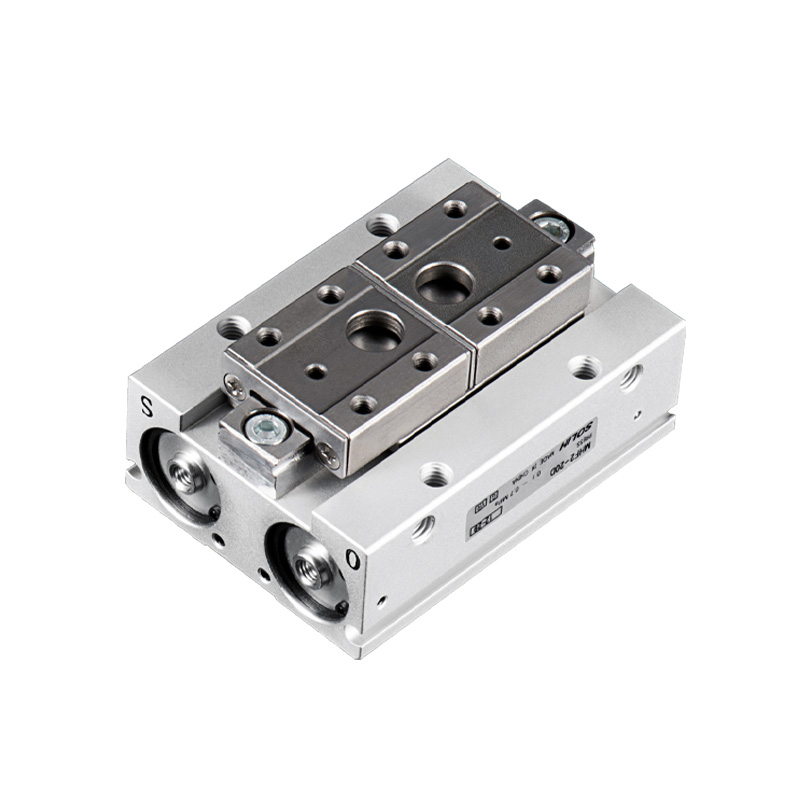

Řada SOLH MHF2 je ultra-ploché dvoupístové lineární vedení s 2 čelistmi paralelního chapadla. Hlavní přednost: Výška těla pouze 1/3 ekvivalentního chapadla MHZ2, účinně snižuje koncový ohybový moment při zachování vysoké přesnosti polohování. K dispozici jsou tři volitelné rozsahy zdvihu. Čtyřstranná montážní konstrukce. Speciálně navrženo pro velmi prostorově omezené aplikace s nízkým zatížením a vysokou přesností: miniaturní lineární moduly, malý robot EOAT, polovodiče, elektronika a přesné montážní stanice.
-- Struktura: Dvojitý píst + přesná lineární vodicí lišta (Φ25/Φ32 používá vedení s oběžným kuličkovým ložiskem). Čistý paralelní lineární pohyb čelistí bez kývání, vysoká tuhost. Hlavní tělo z hliníkové slitiny, čelisti z nerezové oceli, vestavěný magnetický kroužek. Čtyřstranné drážky pro montáž magnetického spínače; možnosti montáže: spodní závitový otvor / boční závitový otvor / průchozí otvor.
-- Typ akce: Pouze dvoučinný D (obousměrné ovládání vzduchu, bez jednočinné verze). Vestavěný škrticí ventil pro nastavitelnou rychlost pohybu a hladký chod.
-- Ultra-ploché uspořádání: Výška snížena o přibližně 66 % ve srovnání s MHZ2 při stejné upínací síle, což výrazně snižuje koncový ohybový moment a zlepšuje stabilitu polohování.
-- Konfigurace zdvihu: 3 možnosti zdvihu na otvor: D (krátký) / D1 (střední) / D2 (dlouhý) pro přizpůsobení různým šířkám obrobku.
-- Přesnost polohování: Přesnost opakování ±0,04~±0,05 mm, stabilní při vysokofrekvenčním cyklování.

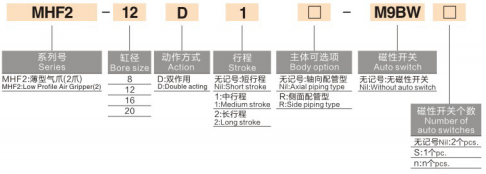

1. Příklad modelu：MHF2-16D1-S-M9BW
|
Segment |
Kód |
Popis |
|
1 |
MHF2 |
Řada: Ultratenké paralelní chapadlo |
|
2 |
16 |
Velikost otvoru: 8,12,16,20,25,32 mm (Φ25/32 nová velká specifikace) |
|
3 |
D/D1/D2 |
Stupeň zdvihu / D = krátký zdvih / D1 = střední zdvih / D2 = dlouhý zdvih |
|
4 |
-S |
Možnost magnetického kroužku Prázdné = žádný magnet; S = Vestavěný magnetický kroužek pro magnetický spínač |
| 5 | -M9B |
Typ magnetického spínače M9B(NPN) / M9N(PNP) / M9P Délka vodiče: standardní 0,5 m; Š=1m L=3m |
|
6 |
Přípona montážního kódu |
Blank = Standardní otvor se závitem 2 = Montáž s průchozím otvorem F = Pevný typ s jednou čelistí |
2. Standardní příklad objednávky
2.1 MHF2-20D2-S-M9BW
-- Vrt 20, dlouhý zdvih D2, vestavěný magnetický kroužek, magnetický spínač M9B s 1m kabelem.
|
Položka parametru |
Standardní specifikace |
| Množství čelistí |
2 čelisti, čistě paralelní lineární otevírání a zavírání |
| Provozní režim |
Pouze dvojčinné (žádná jednočinná varianta) |
| Provozní tlak |
Vrtání 8: 0,15~0,7MPa Vrtání 12~32: 0,1~0,7MPa (Optimální pracovní tlak: 0,5MPa) |
| Důkazný tlak |
1,0 MPa |
| Okolní teplota |
-10 ~ 60 ℃ (žádná námraza uvnitř vzduchového potrubí) |
| Opakujte přesnost polohy |
Vrtání 8/12：±0,05 mm Vrtání 16~32：±0,04 mm |
| Maximální provozní frekvence |
Krátký zdvih (D): 120 cpm Střední/Dlouhý zdvih (D1/D2): 60 cpm |
| Závit pro vzduchový port |
8/12：M3×0,5 16/20/25/32：M5×0,8 |
| Mazání |
Bezolejový provoz; Volitelně potravinářské mazivo NSF-H1 |
| Instalace spínače |
Čtyřstranné posuvné drážky, magnetický spínač lze instalovat na obě strany |
| Možnosti montáže |
Spodní, boční, průchozí, vícesměrná univerzální instalace |
|
Vrtání (mm) |
Kompletní model |
Zdvih jedné čelisti (mm) |
Maximální celkový otvor (mm) |
Upínací síla (N) |
Výška těla (mm) |
Čistá hmotnost (g) |
|
8 |
MHF2-8D |
8 |
16 |
3.5 |
19 |
25 |
|
8 |
MHF2-8D1 |
16 |
32 |
5.8 |
19 |
28 |
|
8 |
MHF2-8D2 |
32 |
64 |
9.5 |
19 |
32 |
|
12 |
MHF2-12D |
12 |
24 |
9.0 |
25 |
55 |
|
12 |
MHF2-12D1 |
24 |
48 |
15.0 |
25 |
62 |
|
12 |
MHF2-12D2 |
48 |
96 |
24.0 |
25 |
70 |
|
16 |
MHF2-16D |
16 |
32 |
20.0 |
33 |
110 |
|
16 |
MHF2-16D1 |
32 |
64 |
33.0 |
33 |
125 |
|
16 |
MHF2-16D2 |
64 |
128 |
52.0 |
33 |
145 |
|
20 |
MHF2-20D |
20 |
40 |
36.0 |
41 |
210 |
|
20 |
MHF2-20D1 |
40 |
80 |
60.0 |
41 |
240 |
|
20 |
MHF2-20D2 |
80 |
160 |
95.0 |
41 |
280 |
Důležitá poznámka: S rostoucí délkou prodloužení čelisti L se upínací síla snižuje. Při výběru je třeba zkontrolovat přípustný ohybový moment, bezpečnostní faktor ≥1,5.
-- Přísně omezený prostor pro instalaci a omezena výška: tenké lineární moduly, miniaturní koncový efektor robota
-- Požadujte nízký ohybový moment, stabilní paralelní vysokou přesnost: polovodiče, 3C elektronika, přesná montáž hardwaru
-- Požadavek na flexibilní přizpůsobení zdvihu: zvolte krátký/střední/dlouhý zdvih pro přizpůsobení různých šířek obrobku
-- Potřebujete víceúhlovou montáž a oboustrannou detekci polohy pro kompaktní integrovaný mechanismus
-- Vyberte velikost otvoru a zdvih podle výškového omezení a šířky obrobku: Prioritní sekvence D (krátká) → D1 (střední) → D2 (dlouhá)
-- Přidejte příponu -S magnetický kroužek + přepínač M9B/M9N/M9P, pokud PLC vyžaduje zpětnou vazbu polohy otevřené/zavřené čelisti
-- Výběr montáže: Standardní otvor se závitem (výchozí); přípona -2 pro instalaci s průchozím otvorem vhodná pro tenké plošiny a konzoly
-- Kontrola zatížení: Délka prodloužení ovládací čelisti L; vyvarujte se nadměrného přesazení překračujícího přípustný ohybový moment
-- Velká díra Φ25/32: Přijměte vedení s oběžným kuličkovým ložiskem, vyšší tuhost pro středně těžší obrobky
Ultratenký dvojčinný paralelní pneumatický chapač SOLH MHF2 se vyznačuje ultranízkoprofilovou konstrukcí, třemi stupni zdvihu, čtyřstrannou montáží a vysokou přesností ±0,04~±0,05 mm, vybavený kompatibilními magnetickými spínači řady M9, ideální kompaktní řešení uchopení s nízkým ohybovým momentem pro miniaturní roboty EOAT, polovodičové a 3C přesné.
