Vysokoprůtokový elektropneumatický proporcionální ventil řady ITV

Značka: SOLH by Richge Technology

Umístění produktu a princip fungování

   1. Umístění produktu

     Elektropneumatický proporcionální ventil řady SOLH ITV s vysokým průtokem je SMC-zaměnitelný komponent pro převod elektrické na pneumatické. Realizuje plynulé plynulé nastavování tlaku vzduchu prostřednictvím elektrických řídicích signálů, plně nahrazuje ruční redukční ventily pro dosažení automatické, vysoce přesné dálkové regulace tlaku a je speciálně optimalizován pro vysoce výkonné okruhy s velkým průtokem vzduchu.

   2. Základní funkce a princip

     - Základní funkce: Převod elektrického řídicího signálu na plynule nastavitelný tlak vzduchu pro automatickou a dálkovou regulaci tlaku

     -- Pracovní princip: Elektropneumatický proporcionální zpětnovazební systém s uzavřenou smyčkou. Vestavěný tlakový senzor monitoruje výstupní tlak v reálném čase a automaticky koriguje odchylky, čímž poskytuje vynikající přesnost regulace a rychlou odezvu

     -- Stupeň ochrany životního prostředí: IP65 prachotěsný a odolný proti stříkající vodě, stabilní provoz v drsných podmínkách průmyslové dílny

Rychlá referenční tabulka modelů řady High Flow

Univerzální všeobecné technické specifikace

     -- Použitelná kapalina: Suchý stlačený vzduch

     -- Max. vstupní tlak: 1,0 MPa

     -- Okolní a střední teplota: -5 ~ +60 ℃

     -- Napájení: DC24V ±10% (částečné verze podporují DC12–15V)

     -- Spotřeba energie: ≤ 4 W (modely vybavené komunikací)

     -- Monitorovací výstupní signál: Analogový DC1–5V lineární s aktuálním výstupním tlakem

     -- Možnosti vstupního závitu: Rc / NPT / G paralelní závit, volitelné rychlospojky

Typy vstupních signálů a definice přípon modelu

  1. Dostupné řídicí signály

     -- Analogový vstup (hlavní proud): DC0–10V napěťový signál, 4–20mA proudový signál

     -- Vícestupňová předvolba: 4bodová / 16bodová funkce přednastaveného I/O pevného tlaku

     -- Fieldbus komunikace: RS-232C, CC-Link, DeviceNet, PROFINET, EtherNet/IP (vyžaduje speciální příslušenství komunikační desky)

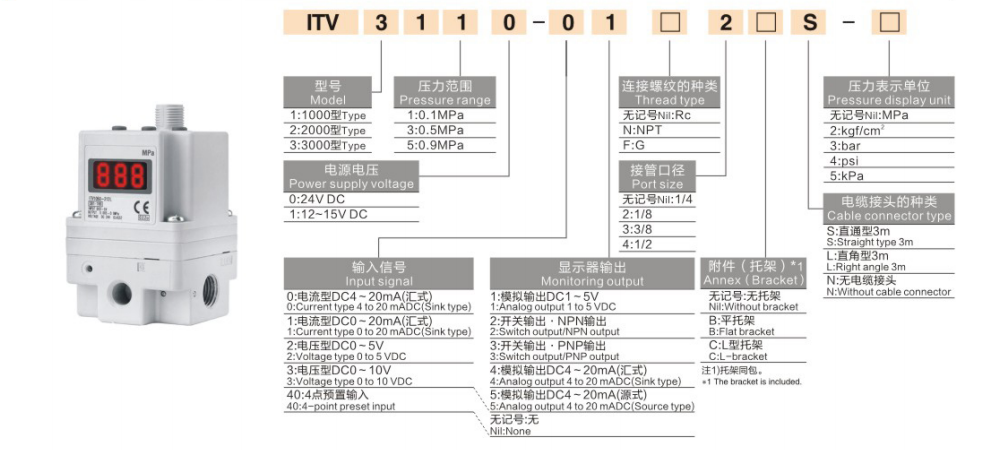

 2. Příklad kódu modelu：ITV2050-31F2BN3

     -- ITV2050: Řada ITV2000 se středním průtokem

     -- 31: Závit portu G1/4

     -- F: Plochá montážní konzola

     -- 2: Vstup analogového napětí DC0–10V

Hlavní výhody produktu

  1. Výrazně vylepšený výkon s vysokým průtokem

     -- Maximální průtoková kapacita se zvýšila přibližně 5krát ve srovnání se standardní řadou ITV s malým průtokem, dokonale uspokojuje požadavky na rychlý vratný pohyb válců s velkým průměrem a víceválcového synchronního zařízení.

  2. Vynikající vysoká přesnost a dlouhodobá stabilita

     -- Přesnost ovládání v rozmezí ±1 % F.S., ultra vysoká rychlost odezvy a malé kolísání tlaku, ideální pro přesnou montáž, zpracování polovodičů, automatické lakování a další vysoce standardní výrobní linky.

  3. Kompaktní lehký optimalizovaný obrys

     -- Hmotnost modelu ITV2100 snížena o 19 % ve srovnání s předchozí generací, flexibilní držák a montáž na základnu pro omezený instalační prostor.

  4. Uživatelsky přívětivý inteligentní provoz

     -- Vestavěný vysoce jasný LED digitální displej pro vizualizaci hodnoty tlaku v reálném čase; vybavena algoritmem vlastní diagnostiky a výstupem poruchového alarmu pro zjednodušení řešení problémů a údržby na místě.

Typické scénáře průmyslových aplikací

     -- Řízení tlaku pro velkoprůtokové válce a pneumatické pohony: balicí stroje, automatické dávkovací a lepicí zařízení

     -- Vícestupňové automatické přepínání tlaku: Svařovací zařízení, nýtovací stanice, systémy řízení napětí fólie a drátu

     -- Vysoce přesné pneumatické procesní smyčky: Výroba polovodičů, optické testování, lékařská přesná automatizační zařízení

     -- Centralizované dálkové nastavení tlaku na automatizovaných výrobních linkách: Vyměňte několik sad ručních regulátorů za jednorázovou digitální kontrolu tlaku

Pokyny pro výběr modelu

     -- Vyberte řadu podle požadovaného průtoku: ITV1100 pro mikro malý průtok, ITV2100 pro univerzální střední průtok, ITV3100 pro vysoce výkonná zařízení

     -- Potvrďte nastavitelný rozsah tlaku, aby plně pokryl všechny požadavky na pracovní tlak procesu (volitelně plný rozsah 0,005–0,9 MPa)

     -- Typ řídicího signálu: DC0–10V analogové napětí jako standardní volba; vyberte vyhrazenou komunikační desku, pokud je potřeba digitální řízení fieldbus

     -- Potvrďte montážní formu: Montáž na základnu / boční montáž / montáž na konzolu, aby odpovídala uspořádání vzduchového potrubí na místě

Shrnutí jedné věty

     Vysokoprůtokový elektropneumatický proporcionální ventil SOLH ITV realizuje plynulé digitální nastavení tlaku pomocí elektrických řídicích signálů, vybavený ultra velkou průtokovou kapacitou, průmyslovým krytím IP65 a vícetypovými analogovými/fieldbus signálními rozhraními, sloužící jako hlavní ovládací prvek pro vzdálenou, vysoce přesnou, vysokoobjemovou regulaci tlaku vzduchu ve všech automatizovaných pneumatických systémech.
