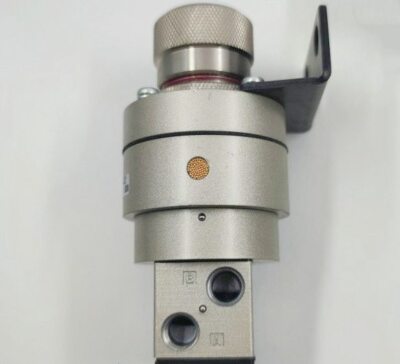

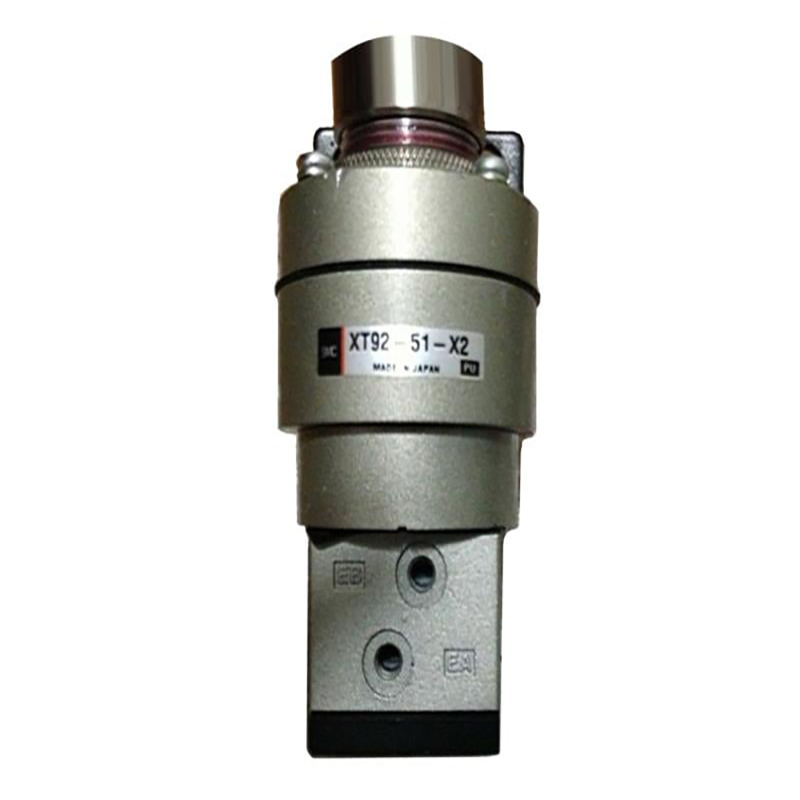

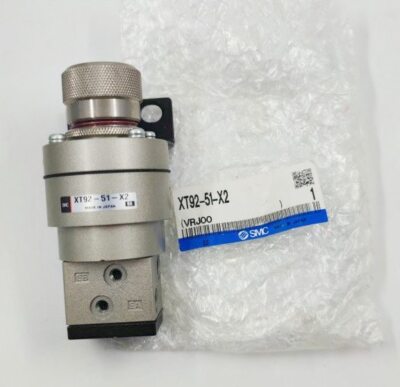

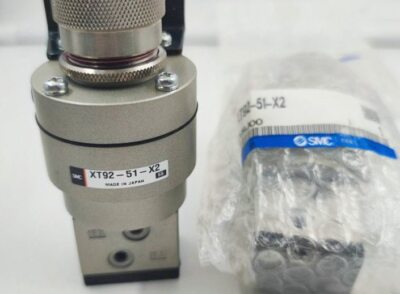

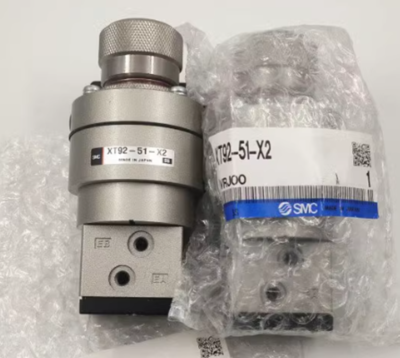

XT92-51-X2 Přesný ventil pro detekci tlaku

Značka:SOLH od Richge Technology

Přehled produktu

     XT92-51-X2 je speciální ventil přizpůsobený UTC pod značkou SOLH Richge. Zásadně se liší od běžných přesných regulátorů tlaku a slouží jako vyhrazený dvoutlaký detekční ventil pro nízkotlakou bezpečnostní ochranu a přepínání pneumatických signálů. Tato zákaznická jednotka je vyvinuta pro spouštění prahových hodnot tlaku a ovládání dvousignálového blokování v automatických bezpečnostních obvodech.

1. Základní technické specifikace (plně kompatibilní s SMC)

     --Model: XT92-51-X2 Custom Special Version

     --Typ konstrukce: Přímočinný dvoutlaký ventil pro detekci tlaku

     --Port závit: Rc1/8, kompatibilní s potrubními armaturami M5

     --Použitelné médium: Čistý stlačený vzduch

     --Nastavitelný rozsah spínacího tlaku: 0,1 ~ 0,5 MPa

     --Maximální pracovní tlak: 0,8 MPa

     --Kontrolní tlak: 1,2 MPa

     --Provozní okolní teplota: -5℃ ~ +60℃

     --Čistá hmotnost: Přibl. 300 g

     - Základní funkce: Detekce prahové hodnoty tlaku, nízkotlaké bezpečnostní blokování, přepínání signálu dvou vzduchových okruhů

2. Rozložení portu 3/2-Way Logic Port

     --P: Vstup hlavního přívodu vzduchu

     --A / B: Dva nezávislé spínací výstupní porty

     --R: Výfukový port s vestavěným tlumičem

     --Knoflík pro horní nastavení: Nastavuje vlastní prahovou hodnotu spouštění tlaku (např. 0,4 MPa)

     --Možnosti instalace: Montáž na konzolu nebo montáž na panel

3. Princip práce

     Když tlak v systému překročí přednastavenou prahovou hodnotu: Vzduch proudí z portu P do portu A, zatímco port B se připojuje k výfuku R. Když tlak v systému klesne pod přednastavenou prahovou hodnotu: Vzduch proudí z portu P do portu B, zatímco port A se připojuje k výfuku R. Ventil realizuje automatické přepínání vzduchové cesty při pevném prahu tlaku pro úplné bezpečnostní blokování a ovládání pneumatického logického signálu.

4. Porovnání výkonu: XT92-51-X2 VS ARP / IR přesné regulátory

5. Typické aplikační scénáře

     Nízkotlaké bezpečnostní blokování: Automaticky přepíná zařízení do bezpečného pohotovostního režimu, jakmile tlak vzduchu klesne pod přednastavenou hodnotu Dvojitý přívod vzduchu automatické přepínání: Přepíná na záložní zdroj vzduchu, když tlak v hlavním potrubí selže Blokování povolení tlaku stroje: Omezuje spuštění zařízení, dokud tlak vzduchu nedosáhne platné prahové hodnoty Integrovaná pneumatická logická jednotka: Nahrazuje kombinovanou sestavu samostatných tlakových spínačů a solenoidových ventilů pro zjednodušení celkového okruhu vzduchu

Shrnutí jedné věty

     Zakázkový detekční ventil tlaku SOLH XT92-51-X2 provádí nízkotlakou ochranu a přepínání dráhy vzduchu s pevným prahem; jedná se o speciální pneumatickou logickou součást pro bezpečnostní blokovací obvody a nelze ji použít pro plynulou přesnou regulaci tlaku.
