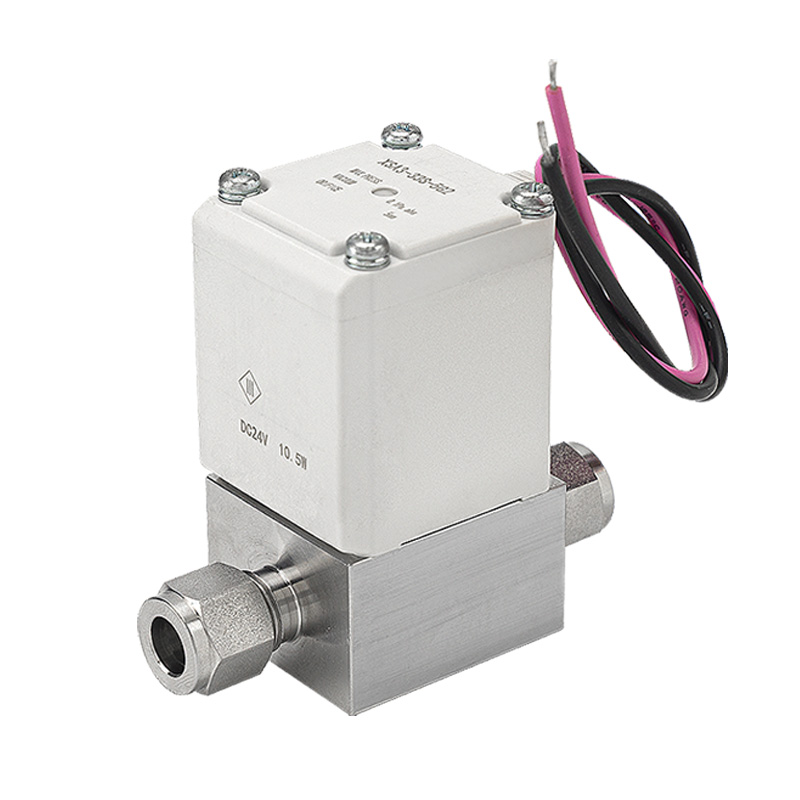

Normálně uzavřený vysokopodtlakový solenoidový ventil řady XSA

Značka:SOLH od Richge Technology

1. Umístění produktu

     Řada SOLH XSA je normálně uzavřený solenoidový ventil speciálně navržený pro obvody s velmi vysokým vakuem. Realizuje přesné on-off ovládání vzduchu a média inertního plynu. Díky maximální vysoké vakuové toleranci, ultraminimálním únikům, čisté konstrukci proti kontaminaci a vysoké rychlosti odezvy slouží jako základní vakuová součást pro přesná procesní zařízení včetně polovodičů, PV panelů, LCD displejů, lékařských a potravinářských strojů.

2. Základní klíčové vlastnosti

-- Kompatibilita s ultra vysokým vakuem

     Minimální provozní absolutní tlak dosahuje 1×10⁻⁶ Pa, což plně splňuje standardy procesu ultravysokého vakua, které zaručuje stabilní udržení vakua a rychlou čerpací účinnost vakuových systémů.

-- Vynikající těsné utěsnění a ultranízký únik

     Vnitřní netěsnost ≤ 1,3×10⁻⁹ Pa·m³/s; vnější únik ≤ 1,3×10⁻¹¹ Pa·m³/s. Dvojitý výkon s nízkou netěsností stabilizuje stupeň vakua systému a eliminuje rizika úniku nebezpečných plynů pro pracovní prostředí.

-- Čistá nízkočásticově optimalizovaná struktura

     Vnitřní pružina integrovaná uvnitř těla ventilu pro snížení tření pohyblivých součástí a vytváření částic, dokonale vyhovující výrobním linkám s přísnými požadavky na kvalitu čistých prostor.

-- Nízká spotřeba energie a lehký obrys

     Spotřeba energie cívky snížena až o 25 % ve srovnání s předchozími generacemi; snížení celkové hmotnosti maximálně o 18 % (minimálně 0,41 kg). Energeticky úsporný design usnadňuje kompaktní integraci do rámů přesných zařízení.

-- Více možností připojení

     K dispozici jsou dvě univerzální schémata připojení: tvarovky s čelním těsněním, svěrné tvarovky 1/4" & 3/8" a vnitřní závity Rc/NPT, kompatibilní s různými standardními specifikacemi vakuového potrubí.

-- Široký rozsah napětí a různé elektrické terminály

     Pokrývá hlavní napětí včetně DC24V, AC110V / AC220V. Různé formy zapojení, jako jsou rychlosvorky, DIN svorky a vstup pro vedení, se přizpůsobí všem běžným automatizovaným řídicím systémům.

-- Stabilní a bezpečná průmyslová certifikace

     Nehořlavost cívky třídy UL94V-0; certifikováno podle norem RoHS, CE, CAT.ES140-7B, vhodné pro dlouhodobý nepřetržitý nepřetržitý průmyslový provoz.

3. Kompletní tabulka technických specifikací

4. Typické aplikační scénáře

      --Výroba polovodičů: Vstřikování plynu procesní komory a ovládání zapínání a vypínání vakuového potrubí

     -- Výrobní linky PV a LCD: Čerpací a tlakové smyčky s ultravysokou vakuovou komorou

     -- Lékařské vybavení: Vakuové sterilizační nástroje a analytické laboratorní vakuové okruhy

     -- Potravinářský průmysl: stroje pro vakuové balení a vakuové sušení

     -- Vědecko-výzkumné laboratoře: Experimentální zařízení s ultravysokým vakuem a zkušební zařízení pro částicovou fyziku

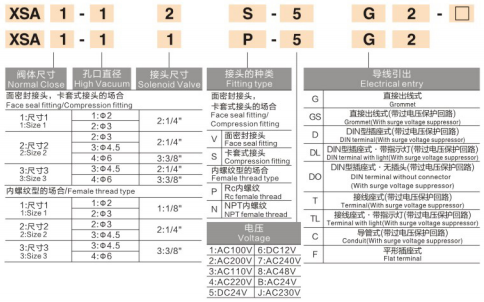

5. Příklady modelů a pokyny pro výběr

5.1: Typické kódy modelů:XSA1-12S-5G2, XSA1-11P-5G2

5.2 Klíčové body výběru

      -- Potvrďte požadavek na stupeň vakua: Zda je vyžadován ultra vysoký vakuový výkon 1×10⁻⁶ Pa (abs)

      -- Vyberte typ připojení potrubí: Čelní těsnění, objímka nebo vnitřní závit Rc/NPT

      -- Přizpůsobte napětí cívky a elektrickou svorku: DC24V nebo AC série; rychlospojka / DIN / kabeláž

      -- Potvrďte velikost portu: 1/4", 3/8" pro uspokojení požadavků na průtok systému

Shrnutí jedné věty

     Normálně uzavřený vysokopodtlakový solenoidový ventil SOLH XSA podporuje provoz s ultravysokým podtlakem 1×10⁻⁶ Pa s ultra nízkým únikem, čistou vnitřní strukturou s nízkými částicemi a mnoha vyměnitelnými spoji, které fungují jako spolehlivá spínací součást pro všechny přesné vakuové průmyslové procesy.
