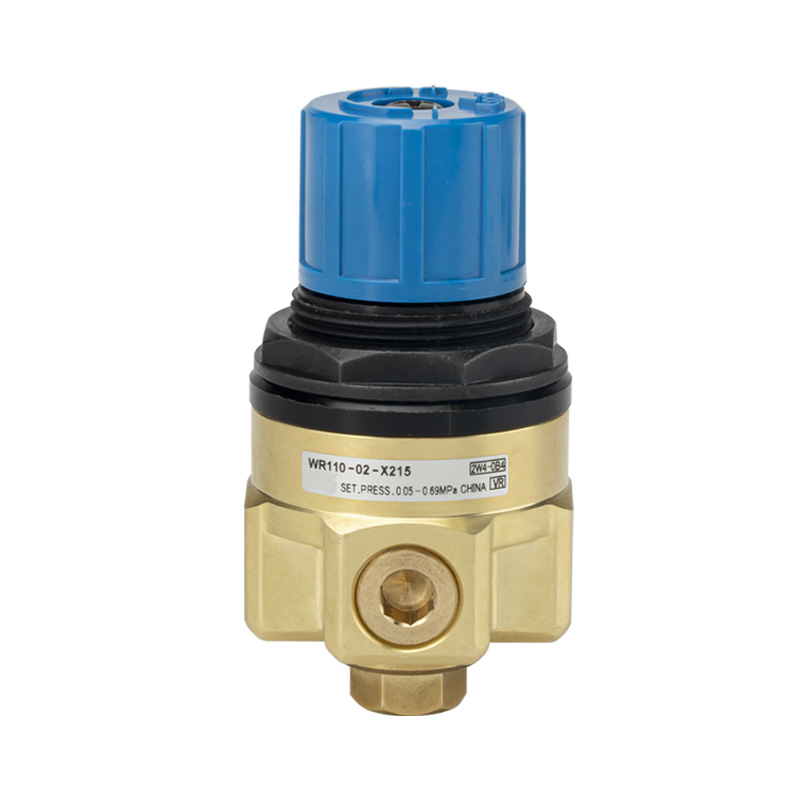

Kompaktní regulátor tlaku vody řady WR110

Značka:OLH od Richge Technology (睿其格科技)

Umístění produktu

     Řada WR110 je přímočinný kompaktní regulátor tlaku vyvinutý výhradně pro potrubí průmyslové chladicí vody a technologické vody. Tento ventil je vyroben z antikorozního speciálního mosazného pouzdra a poskytuje stálou regulaci tlaku vody a různé možnosti instalace, aby odpovídaly miniaturním systémům cirkulace vody.

Struktura a pracovní princip

     --Přímo působící kompozitní konstrukce píst-membrána s vestavěnou funkcí odlehčení

     --Použitelné médium: Voda z vodovodu a obecná průmyslová voda; není vhodný pro deionizovanou nebo ultračistou vodu

     --Tělo ventilu využívá speciální mosazný materiál s antikorozním výkonem a ochranou proti usazování vodního kamene

     --Vybaveno nahoře namontovaným uzamykatelným modrým nastavovacím knoflíkem

     --Vyhrazený boční port Rc1/8 pro instalaci tlakoměru

     --Dvě montážní řešení: přímá instalace se závitem nebo volitelná upevňovací konzola B21-1P

Základní klíčové vlastnosti

1. Dva volitelné nastavitelné rozsahy tlaku

     --WR110-X224 nízkotlaká verze: 0,08–0,39 MPa

     --WR110-X215 středotlaká verze: 0,05–0,69 MPa Maximální pracovní tlak dosahuje 0,8 MPa a zkušební tlak je 1,72 MPa.

2. Vodní antikorozní mosazná konstrukce

     Speciální mosazné tělo účinně odolává vodní korozi a usazování vodního kamene. S vodotěsným pryžovým těsněním, provozní teplota pokrývá -5℃ ~ +60℃.

3. Mini kompaktní a lehký obrys

     Celkový rozměr φ45×75 mm s čistou hmotností pouze 0,26 kg, dokonale padnoucím vestavěným zařízením a úzkým potrubím chladicí vody.

4. Stabilní regulace s ochranou proti přetlaku

     Rychlá odezva a malé kolísání výstupního tlaku. Vnitřní odlehčovací kanál automaticky uvolňuje přetlak, aby chránil potrubí po proudu. Uzamykatelný knoflík zabraňuje nechtěnému nastavení tlaku způsobenému vibracemi nebo náhodným dotykem.

5. Flexibilní závitové porty a vícesměrná montáž

     Standardní porty Rc1/8 a Rc1/4; Závit NPT volitelný pro model X215. Je vyhrazen vyhrazený boční port měřidla a pro optimální výkon se doporučuje vertikální instalace.

Tabulka technických specifikací

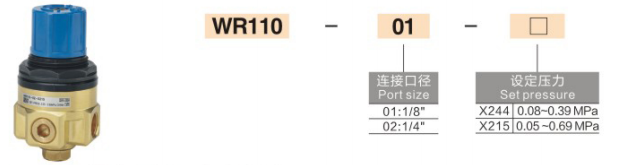

Vysvětlení kódu modelu

Příklad: WR110-02-N-X215

     --WR110: Základní produktová řada

     --01 / 02: Odpovídající velikost portu

     --N: verze závitu NPT; prázdná značka představuje standardní Rc závit

     --X215 / X224: Kód pro různé rozsahy nastavení tlaku

Typické aplikační scénáře

     Cirkulační linky chladicí vody pro obráběcí stroje a vřetena Chladicí systémy pro laserová řezací a svářecí zařízení Malá úprava vody a stabilizace vstupního tlaku RO membrány Vodovodní potrubí pro testovací přístroje a analytická zařízení Smáčecí a stříkací okruhy v tiskařských a papírenských strojích Potrubí nečisté procesní vody pro lékařská a polovodičová pomocná zařízení.

Shrnutí jedné věty

     Regulátor tlaku WR110 specifický pro vodu se vyznačuje mosazným tělem proti vodnímu kameni, jmenovitým tlakem 0,8 MPa, duálním nastavitelným rozsahem tlaku, kompaktní velikostí, vestavěným odlehčením a uzamykatelným knoflíkem, což z něj činí preferovanou komponentu pro řízení tlaku pro malé průmyslové vodní cirkulační systémy.
