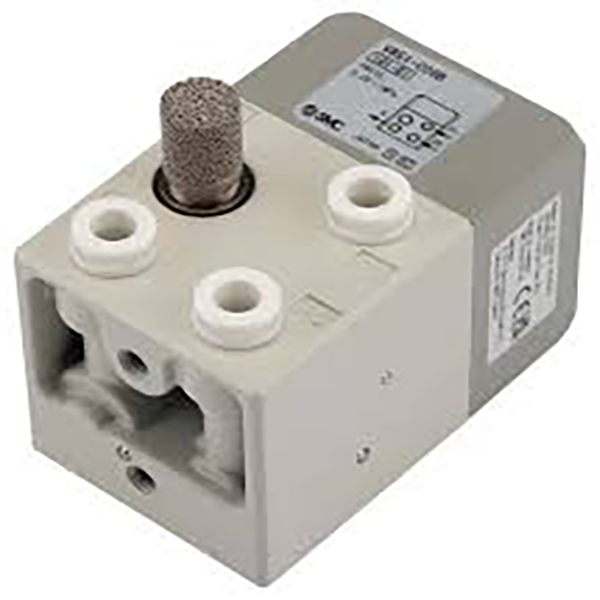

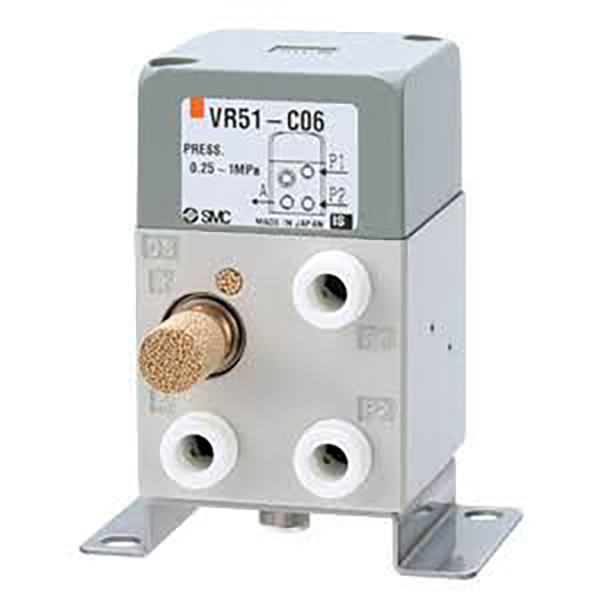

Pneumatický dvouruční bezpečnostní regulační ventil řady VR51

Značka:SOLH od Richge Technology

Umístění produktu

     Řada VR51 je vyhrazený pneumatický dvouruční bezpečnostní regulační ventil. Jeho základní bezpečnostní logika vyžaduje, aby byla během 0,5 sekundy současně aktivována dvě nezávislá tlačítka, aby se vytvořil výstup vzduchu. Je speciálně vyvinut, aby zabránil nehodám při rozdrcení, sevření a řezání rukou na hydraulických lisech, nýtovacích strojích, řezacích zařízeních a dalších nebezpečných strojích, plně v souladu s mezinárodními bezpečnostními normami EN ISO 13851 a EN574.

Základní pracovní princip a bezpečnostní logika

1. Duální vstup A logika brány

     -- Dva nezávislé signálové vstupní porty P1 a P2

     -- Výstup vzduchu na portu A je aktivován pouze tehdy, když oba vstupní signály dorazí v časovém rozdílu menším než 0,5 sekundy

     -- Přívod výstupního vzduchu se okamžitě přeruší, pokud uvolníte některé z tlačítek nebo ztratíte jeden signál

2. Vnitřní mechanická struktura

     -- 3/2-cestný 2-polohový pneumatický logický ventil bez vratné pružiny

     - Vestavěný mechanismus sledování časového zpoždění 0,5 s pro eliminaci sekvenčního podvádění jednou rukou

     - Standardní tlumič předinstalovaný na výfukovém portu R

Úplné technické specifikace

     -- Použitelná kapalina: Stlačený vzduch

     -- Rozsah provozního tlaku: 0,25 ~ 1,0 MPa

     -- Kontrolní tlak: 1,5 MPa

     -- Okolní teplota: -5 ~ +60 ℃ (námraza zakázána)

     -- Možnosti portu: C06: metrická nástrčná šroubení zpomalující hoření φ6 C07: 1/4" imperiální nástrčná šroubení zpomalující hoření

     -- Čistá hmotnost: Přibl. 340 g

     -- Bezpečnostní certifikace: EN ISO 13851, EN574, CE, RoHS

 Definice kódu modelu

1.Příklad: VR51-C06-B

     -- VR51: ​​Sériový kód pro dvouruční pojistný ventil

     -- C06 / C07: Velikost zásuvného portu C06 = φ6 konektor hadičky C07 = 1/4" konektor hadičky

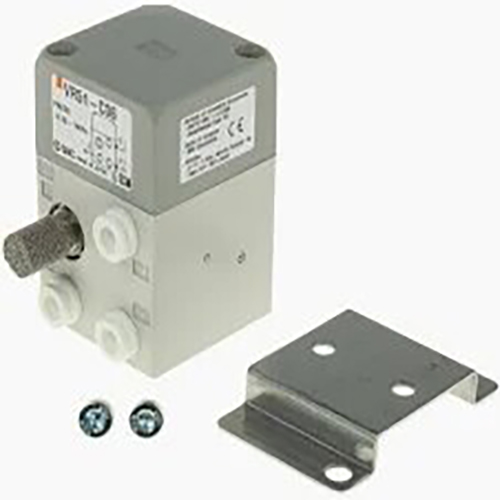

     -- Přípona B: Možnost montážního držáku Bez přípony = Verze potrubí zadního portu B = Vybaveno kovovým montážním držákem (VR51B)

2.Populární standardní modely

     --VR51-C06: φ6 nástrčné, zadní potrubí (nejrozšířenější)

     --VR51-C06B: φ6 nástrčný s montážním držákem

     --VR51-C07: 1/4" nástrčné, zadní potrubí

Základní bezpečnostní výhody

1. Povinné synchronní dvouruční ovládání Anti-Cheat Design

     Platný výstup signálu se spustí pouze tehdy, když obě ruce stisknou tlačítka do 0,5 s; ovládání jednou rukou nemůže aktivovat zařízení. Stroj se zastaví okamžitě, jakmile uvolníte jakékoli tlačítko.

2. Plně pneumatická konstrukce pro jiskrovou bezpečnost

     100% pohon vzduchem bez jakýchkoli elektrických součástí; bezpečnostní výkon zůstane během výpadku napájení nedotčen. Konstrukce odolná proti výbuchu funguje spolehlivě ve vlhkém, prašném a hořlavém prostředí dílen.

3. Robustní bezúdržbová konstrukce s dlouhou životností

     Konstrukce cívky odolná proti opotřebení s vynikající schopností proti znečištění. provoz bez mazání; tlumič hluku součástí standardního příslušenství pro snížení zátěže při montáži na místě.

4. Flexibilní vícesměrná instalace

     Podporuje uspořádání zadního nebo spodního potrubí. Volitelný montážní držák umožňuje snadnou instalaci panelu a rámu zařízení pro různá uspořádání stroje.

Typické scénáře bezpečnostních aplikací

     -- Pneumatické lisy a nýtovací stroje: Dvouruční spoušť, aby se předešlo poranění rozdrcením rukou

     -- Řezací a stříhací stroje: Povinná aktivace dvěma tlačítky, aby se zabránilo nehodám při řezání

     -- Upínací a lisovací stanice: Bezpečnostní blokování pro eliminaci rizika sevření

     - Pomocné zařízení pro vstřikování a lisování: Bezpečný blokovací obvod pro spuštění

     -- Poloautomatické montážní výrobní linky: Ochrana rukou v nebezpečných provozních zónách

Shrnutí jedné věty

     Celopneumatický dvouruční bezpečnostní blokovací ventil SOLH VR51 se vyznačuje vestavěnou 0,5s synchronní detekční logikou, plnou bezpečnostní certifikací EN ISO 13851, 3/2-cestným designem a zasouvacími armaturami zpomalujícími hoření, které slouží jako standardní bezpečnostní součást, aby se zabránilo nebezpečí sevření a rozdrcení rukou na všech typech pneumatických zpracovatelských zařízení.
