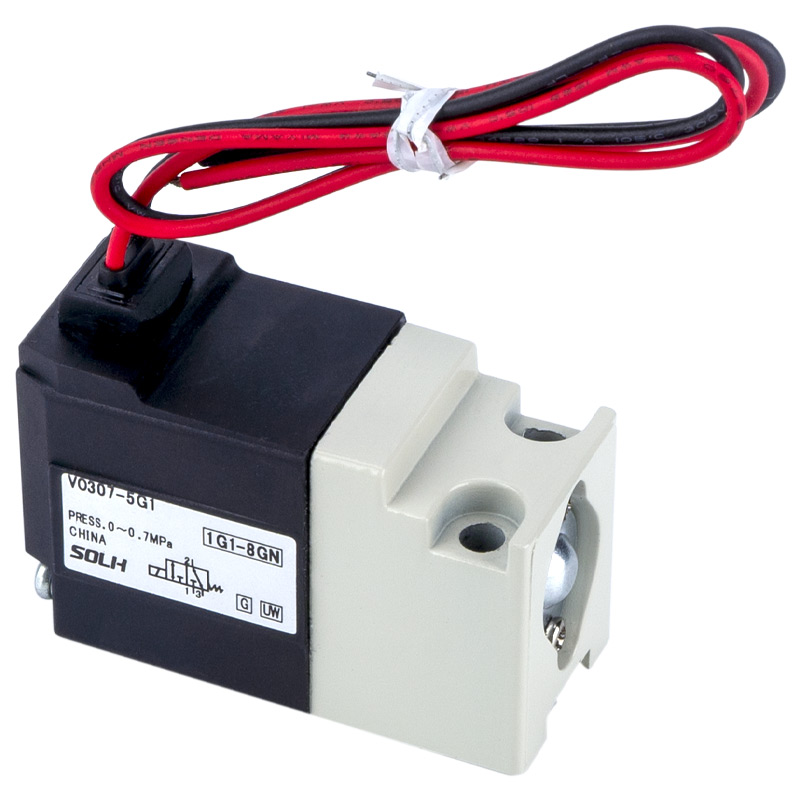

Solenoidový ventil řady VO307 s 3 porty – typ s přímou montáží talířového potrubí

Značka:SOLH od Richge Technology

Umístění produktu

     Řada VO307 je vyhrazená varianta montáže na rozdělovač řady VT307, přímočinný talířový 3cestný elektromagnetický ventil vyvinutý výhradně pro integraci ventilového ostrova a rozdělovače. Provádí vypínání vzduchového okruhu, spínání a ovládání odsávání. Tento kompaktní, vysokocyklový a spolehlivý přepínací ventil, který se vyznačuje nulovým spouštěním a kompatibilitou s přetlakovými i vakuovými pracovními podmínkami, je ideální pro centralizované pneumatické ovládání automatizovaných zařízení.

Základní klíčové vlastnosti

     --Speciální struktura potrubí, první volba pro integraci ventilového ostrova Navrženo na míru pro instalaci potrubí bez bočních potrubních portů. Více ventilů může být hustě uspořádáno vedle sebe, aby se ušetřil instalační prostor, standardizovalo se uspořádání kabeláže a snížila se potenciální místa úniku, dokonale se přizpůsobí ventilové ostrovy a centralizované pneumatické řídicí systémy.

     --Direct Acting Poppet Design, Zero-Pressure Startup availablePro provoz není potřeba žádný řídicí tlak. Pracuje stabilně v rozsahu přetlaku 0–0,7 MPa, zatímco vakuová verze podporuje tlak až -101,2 kPa. Stabilní provoz je zaručen v prostředí s nízkým tlakem, vakuem a nestabilním zdrojem vzduchu.

     --Multifunkční flexibilní design se silnou všestrannostíPodporuje více pracovních režimů včetně normálně zavřeného (NC), normálně otevřeného (NO), rozdělovače průtoku a voliče. Funkce lze rychle přepínat jednoduše výměnou krycí desky, což poskytuje vynikající univerzální přizpůsobivost.

     -- Rychlá odezva a odolnost pro vysokofrekvenční cyklování Doba odezvy ≤ 20 ms, maximální provozní frekvence dosahuje 10 Hz, dokonale se hodí pro vysokorychlostní foukání vzduchu, tryskání a přepínání podtlaku.

     -Elastické těsnění a provoz bez mazání HNBRHlavní ventil využívá prémiové elastické těsnění z pryže HNBR s vynikající těsností a prodlouženou životností. Během provozu není potřeba žádný mazací olej, což umožňuje čisté, ekologické použití a snižuje náklady na údržbu.

     - Vybaveno ručním ovládáním pro pohodlné uvedení do provozuDodává se se standardním ručním tlačítkem bez aretace pro snadné ladění, kontrolu a nouzové ruční přepínání na místě, což zjednodušuje instalaci a údržbu.

     --Nízká spotřeba energie a mimořádně dlouhá životnost Standardní cívky se vyznačují nízkou spotřebou energie a podporují dlouhodobé nepřetržité napájení. Základní komponenty jsou dováženy se životností srovnatelnou s japonskými značkami a poskytují vynikající nákladový výkon.

Technické specifikace

     -- Konfigurace portu: 3portový, 2polohový jednoduchý solenoid

     --Provozní princip: Přímo působící talířový typ

     -- Materiál těsnění: elastické pryžové těsnění HNBR

     --Použitelné médium: Stlačený vzduch, inertní plyn

     --Rozsah provozního tlaku: 0–0,7 MPa; Typ podtlaku: -101,2 kPa ~ 0,1 MPa

     --Kontrolní tlak: 1,5 MPa

     --Okolní teplota: -10℃ ~ +50℃

     --Doba odezvy: ≤ 20 ms (testováno pod 0,5 MPa)

     --Max. provozní frekvence: 10 Hz

     --Požadavek na mazání: Bez mazání

     --Ruční provoz: Bezblokovací ruční ovládání

     -- Typ montáže: Montáž na rozdělovač (instalace na základnu)

     --Dostupná napětí: DC12V / DC24V, AC110V / AC220V a přizpůsobené možnosti

     --Odpovídající základna rozdělovače: řada VV3074. Typické aplikační scénáře · Centralizované pneumatické ovládání pro automatizované výrobní linky, robotická ramena a upínací přípravky

     --Vakuová adsorpce, vakuové přerušení, foukání vzduchu a systémy tryskání kapaliny

     -- Balicí, tiskařské, textilní, dřevozpracující a potravinářské stroje

     -- Zařízení vyžadující integraci potrubí, spouštění bez tlaku, kompatibilitu s vakuem a vysokofrekvenční provoz

     --Ventilové ostrovy, víceventilové sestavy a modulární pneumatické řídicí systémy

Shrnutí jedné věty

     3-portový talířový elektromagnetický ventil SOLH VO307 pro montáž na potrubí je speciálně zkonstruován pro ventilové ostrovy, podporuje spouštění bez tlaku, plnou vakuovou kompatibilitu, multifunkční konverzi, rychlou vysokofrekvenční odezvu a bezúdržbový provoz, což z něj činí nákladově efektivní optimální řešení pro centralizované řízení pneumatické automatizace.
