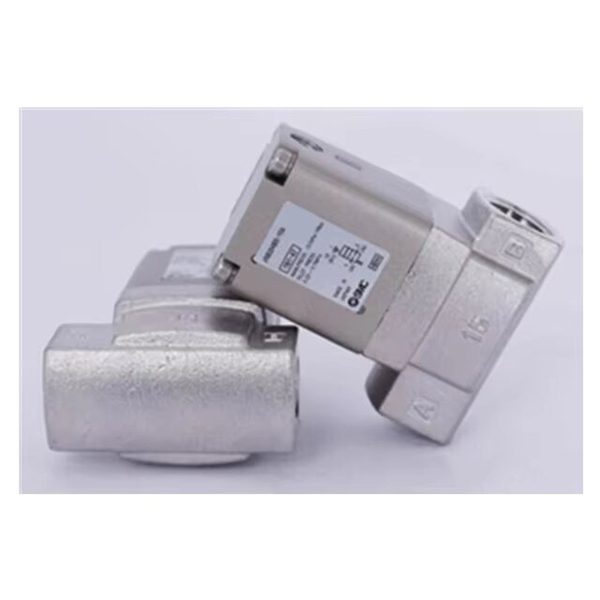

Dvoucestný kapalinový regulační ventil řady VNB201 ovládaný vzduchovým pilotem

Značka:SOLH od Richge Technology

Umístění produktu

     Řada VNB201 je externí vzduchem ovládaný 2cestný kapalinový regulační ventil vyvinutý společností SOLH v rámci Richge Technology. Je určen pro on-off ovládání více průmyslových médií včetně vzduchu, vody, oleje, vakua a inertního plynu. Mezi jeho hlavní přednosti patří spolehlivý start s nulovým rozdílem tlaku, vysoká průtoková kapacita a obousměrný průchod tekutiny.

Základní klíčové vlastnosti

     1. Externí pohon vzduchového pilota, spouštění s nulovým diferenciálním tlakem

     -- Plně poháněné externím tlakem řídicího vzduchu v rozsahu 0,25–0,7 MPa, nezávisle na tlaku média hlavního okruhu.

     -- Stabilní otevírání a zavírání za drsných podmínek, jako je vakuum, nulový tlakový rozdíl a nízký tlak, řeší běžnou závadu běžných ventilů, které se nedají otevřít při nízkém tlaku.

    2. Vyvážená struktura talířku, vysoký průtok a obousměrný průtok

     -- Vyvážená konstrukce talířku poskytuje nízký průtokový odpor, vysoký Cv koeficient a minimální tlakovou ztrátu.

     -- Podporuje obousměrné proudění tekutiny, což přináší větší flexibilitu pro uspořádání potrubí a instalaci na místě.

   3. Více kombinací materiálů pro širokou kompatibilitu médií

     -- Možnosti tělesa ventilu: Standardní slitina mosazi (A), nerezová ocel odolná proti korozi (S), lehká hliníková slitina (L).

     -- Možnosti materiálu těsnění: Standardní NBR pro vodu a vzduch; Fluorová pryž FKM pro odolnost proti oleji a vysokou teplotní odolnost; EPR etylen propylenový kaučuk pro horkou vodu a slabě kyselá média.

     -- Kompatibilní média: Stlačený vzduch, voda, hydraulický olej, vakuum, inertní plyn (N₂/CO₂), slabé kyseliny a slabé alkalické kapaliny.

    4. Robustní konstrukce pro náročné pracovní podmínky

     -- Pevné kovové tělo ventilu s vynikajícím výkonem proti znečištění, vhodné pro dlouhodobý nepřetržitý provoz a časté spínací cykly.

     - Žádné vnitřní elektrické součásti, což eliminuje riziko elektrických jisker; použitelné v nebezpečných zónách s požadavky na nevýbušnost.

    5. Flexibilní instalace

      Kompaktní samostatné tělo se standardními Rc (PT) závitovými porty, umožňující instalaci v libovolném úhlu bez omezení směru.

Úplné technické specifikace

     -- Konfigurace ventilu: 2/2 cestný, ovládaný externím vzduchovým pilotem

     -- Standardní funkce: Normálně zavřeno (NC); Normálně otevřené (NO) volitelné

     -- Velikost portu: 10A (3/8"), 15A (1/2"), 20A (3/4"), 25A (1")

     -- Průměr otvoru: 15 mm / 20 mm

     -- Rozsah provozního tlaku Hlavní okruh: 0 ~ 1,0 MPa (podtlak až přetlak) Napájení řídicího vzduchu: 0,25 ~ 0,7 MPa (čistý suchý stlačený vzduch)

     -- Kontrolní tlak: 1,5 MPa

     -- Teplotní rozsah Teplota média: -5℃ ~ +60℃ Okolní teplota: -5℃ ~ +60℃

     -- Třída ochrany: Standardní vnitřní model (bez krytí IP, pro čisté vnitřní prostředí) Vysvětlení kódu modelu · VNB201A-15A: Mosazné tělo + těsnění NBR + 1/2" port, NC vzduchový pilotní ventil

     -- VNB201AS-20A: Tělo z nerezové oceli odolné proti korozi + těsnění NBR + 3/4" port

     -- VNB201AF-25A: Mosazné tělo + těsnění z fluorové pryže FKM + 1" port (odolný proti oleji a vysokým teplotám)

Typické aplikační scénáře

     -- Všeobecné průmyslové kapalinové systémy: On-off ovládání pro chladicí vodu, mazací olej, čisticí kapalinu a hlavní potrubí stlačeného vzduchu

     -- Vakuové a nízkotlaké okruhy: Vakuová adsorpce, podtlaková doprava a mikrotlakové řízení kapaliny (možnost spuštění s nulovým rozdílem tlaku)

     -- Smíšené potrubí pro více médií: Jedno zařízení vyžadující kontrolu nad vodou, vzduchem, olejem a více médii

     -- Chemický, potravinářský a farmaceutický průmysl: Tělo z nerezové oceli s těsněním EPR pro čisté, mírně korozivní a sanitární kapalinové okruhy

     -- Prostředí s nebezpečím výbuchu: Kontrola hořlavých kapalin a rozpouštědel s nulovým rizikem vzniku elektrických jisker

Shrnutí jedné věty

     Vzduchový pilotní ventil SOLH VNB201 využívá externí pilotní pohon se spouštěním nulového rozdílu tlaku, vysokým obousměrným průtokem a vyměnitelnými materiály tělesa a těsnění; je to víceúčelový vzduchem ovládaný kapalinový uzavírací ventil optimalizovaný pro průmyslové aplikace vyžadující vysokou spolehlivost včetně nízkých tlaků, vakua, velkého průtoku, multimédií a pracovních podmínek v nevýbušném provedení.
