Střední 3portový talířový mechanický ventil řady VM4 (VM400).

Značka:SOLH od Richge Technology

Umístění produktu

     Řada VM4 (VM400) je středně velký 3-portový talířový mechanický ventil plně zaměnitelný s originálními modely SMC, umístěný mezi mini VM1 a vysokoprůtokovou standardní řadou VM2. Podporuje plný provozní rozsah od vakua (-100 kPa) až do přetlaku 1,0 MPa s univerzálním portem Rc1/8, dvoustranným/spodním uspořádáním potrubí, robustní kovovou konstrukcí, ultra dlouhou životností a kompletními výměnnými hlavicemi pohonu. Široce se používá pro detekci meze zdvihu, ruční krokový provoz a bezpečnostní blokovací obvody na obecném automatizačním zařízení.

Základní technické specifikace

  1. Základní obecné parametry

     --  Kód řady: VM400 (zkrácený název VM4)

     --  Typ obvodu: 3/2-cestný; Normálně zavřený (standard NC), Normálně otevřený (NE volitelné

     --  Struktura: Přímo působící talířový typ, těsné těsnění, prachotěsný, prodloužená životnost

     --  Použitelná kapalina: Stlačený vzduch, inertní plyn

     --  Rozsah provozního tlaku: -100 kPa ~ 1,0 MPa (kompatibilní s vakuem, výhoda oproti VM2)

     --  Okolní a střední teplota: -5 ~ +60 ℃ (žádná vnitřní námraza není povolena)

     --  Závit portu: Rc1/8 (01); volitelně NPT1/8 (N01), G1/8 (F01)

     --  Průtok: Efektivní plocha průřezu 7 mm², Cv = 0,38

     --  Čistá hmotnost: Standardní základní model 110 g

     --  Rozložení potrubí: boční port (01), spodní port (00)

     --  Mazání: Bez mazání; Volitelné mazání turbínovým olejem ISO VG32

     -- Maximální spínací frekvence: 60 cyklů/min pro tlačítkové / válečkové ovladače; 6 cyklů/min pro hlavice knoflíku / voliče

     --  Odolnost proti otřesům a vibracím: odolnost proti nárazu 1000 m/s², odolnost proti vibracím 70 m/s² (třída pro těžký průmysl)

  2. Vnější celkové rozměry (mm)

     --  Verze bočního portu: 18 × 30 × 57

     --  Verze spodního portu: 18 × 30 × 62

  3. Definice a logika 3-portového obvodu

     -- Port 1(P): Vstup hlavního přívodu vzduchu

     --  Port 2(A): Výstupní port řídicího signálu

     --  Port 3(R): Výfukový port

     --  NC Normally Closed Logic: Neaktivováno → P odpojeno od A, A připojeno k výfuku R; Po aktivaci → P se připojí k A, A odpojí výfuk R

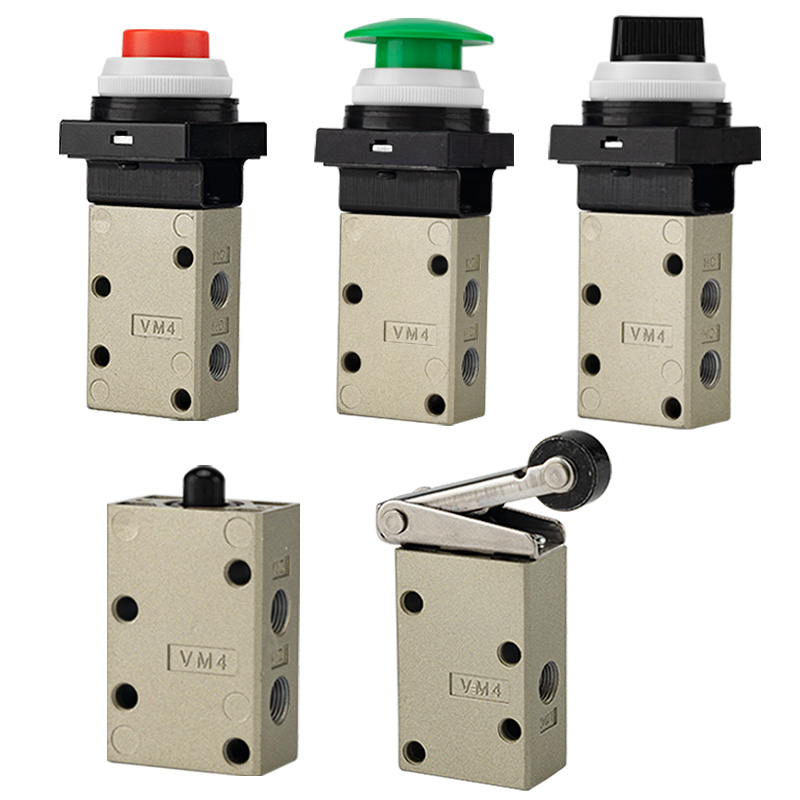

Kompletní řada vyměnitelných ovládacích hlavic

  1. Typ s válečkovou pákou (nejoblíbenější pro snímání limitu zdvihu)

     -- VM431: Standardní POM plastová válečková páka

     -- VM431S: Válcová páka z tvrzené oceli pro těžký nepřetržitý provoz odolný proti oděru

     -- VM432: Jednosměrná kladková páka proti odskoku pro eliminaci nesprávného fungování zpětné spouště

 2. Typ s přímým pístem

     -- VM430: Standardní model se základním pístem s přímým pístem, podporuje přizpůsobené speciální příslušenství pohonu

  3. Tlačítko a hlavice nouzového zastavení (ruční krokování a bezpečnostní blokování)

     -- VM432: Ploché standardní tlačítko

     -- VM432Y: Vysoce viditelná žlutá hřibová hlava pro nouzové zastavení

     -- VM432R: Tlačítko nouzového zastavení s červenou houbou

     -- VM432G: Zelené tlačítko indikátoru

  4. Knoflík / Volič / Uzamykatelné bezpečnostní aktuátory

     -- VM434: 2-polohový / 3-polohový otočný knoflík voliče

     -- VM435: Uzamykatelné tlačítko, aby se zabránilo náhodnému falešnému spuštění

     -- VM436: Pákový ovladač s kloubovým závěsem

Vysvětlení kódu modelu

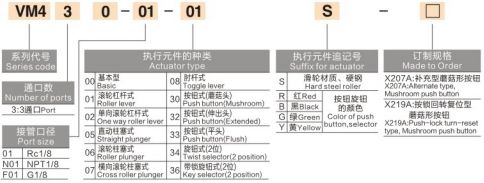

 1. (Příklad: VM431-01-01S)

     -- VM431: 3-portový obvod + válečkový pákový aktuátor

     -- 01: Kód závitu portu (Rc1/8=01; N01=NPT1/8; F01=G1/8)

     -- 01: Uspořádání potrubí bočního portu (00 = uspořádání spodního portu)

     -- S: Válec z tvrzené oceli (bez přípony = standardní plastový váleček POM)

     -- Značka barevné přípony: Y=žlutá houba, R=červená houba, G=zelené tlačítko

  2. Populární standardní modely

     -- VM431-01-01A: 3portová válečková páka POM, boční port Rc1/8 (univerzální model pro všeobecné použití)

     -- VM431S-01-01A: 3-portový kalený ocelový válec, odolný proti oděru v těžkých pracovních podmínkách

     --  VM430-01-00A: 3portový přímý píst, spodní port pro přizpůsobenou sestavu ovladače

     -- VM432Y-01-01A: 3cestný nouzový uzavírací ventil se žlutou hřibovou hlavou

Hlavní výhody produktu

     -- Ultra široký duální rozsah vakua a přetlaku: Stabilní provoz od -100 kPa vakua až do 1,0 MPa, kompatibilní s vakuovou adsorpcí i standardními přetlakovými obvody (VM2 nepodporuje vakuum)

     -- Spolehlivá konstrukce talířového těsnění: Vynikající vzduchotěsnost, odolnost proti znečištění prachem, rychlá odezva a velmi dlouhá životnost

     -- Univerzální standardní závit Rc1/8: Široce přijatá velikost portu pro obecná automatizační zařízení s velkou zaměnitelností

     -- Dvoustranné / spodní uspořádání potrubí: Flexibilní uspořádání instalace pro husté stohování panelů a zařízení s omezeným prostorem

     -- Kompletní portfolio pohonů celé řady: válečková páka, plunžr, ploché tlačítko, barevná hřibová hlava, otočný knoflík a uzamykatelné hlavy plně pokrývají limit zdvihu, ruční krokování, nouzové zastavení a požadavky na ovládání voliče

     -- Odolná průmyslová robustní konstrukce: Pevné kovové tělo ventilu, volitelný váleček z tvrzené oceli a vysoká odolnost proti nárazům/vibracím pro náročné nepřetržité výrobní linky

     -- Bezúdržbový design bez mazání: Nízké provozní náklady a čisté prostředí vzduchového okruhu bez oleje

Typické scénáře průmyslových aplikací

     -- Detekce limitu zdvihu zařízení: Zpětná vazba plné polohy válce a posuvného stolu s válečkovým pákovým ovladačem

     -- Obvody řízení vakuové adsorpce a uvolnění (stabilní provoz při podtlaku -100 kPa)

     -- Manuální krokový test a uvedení zařízení do provozu pomocí ovládacích tlačítek na panelu

     -- Bezpečnostní nouzové blokování stroje: Žlutá / červená houbová hlava pro rychlé uzavření okruhu vzduchu

     -- Pneumatické přepínání přípravků a přípravků pro upínání / odepínání smyček

     -- Vysokofrekvenční mechanické ovládání spouště pro balicí, tiskařské a textilní stroje

     -- Obvody zpětné vazby signálu polohy malé automatické pracovní stanice a mechanického bezpečnostního blokování

Srovnávací tabulka výběru: Řada VM1 / VM2 / VM4

Shrnutí jedné věty

     SOLH VM4 medium 3-port talířový mechanický ventil je vybaven univerzálním Rc1/8 portem, Cv=0,38 průtoková kapacita, plná vakuová tlaková kompatibilita ~1.0MPa, spolehlivé těsnění talířku, kompletní výměnné pohony a dvojité boční/spodní uspořádání potrubí, sloužící jako preferovaný střední mechanický regulační ventil pro všechny pracovní podmínky vyžadující vakuový provoz, odolnost proti oděru a dlouhodobě stabilní.
