Zařízení pro blokování pozemního přepínače

Aplikace a funkce

Zapojené zařízení pozemního spínače se používá v rozvodech, elektrárnách a průmyslových elektrických systémech ke zvýšení bezpečnosti během provozu a udržování vysokopěťového rozváděče. Jeho primární funkcí je zabránit náhodnému nebo neoprávněnému provozu pozemního přepínače, zatímco vysokopěťové zařízení je stále pod napětím, a tím chrání personál a vybavení před elektrickými riziky.

V rozvodech zajišťuje blokovací zařízení, že zemní přepínač může být uzavřen pouze po potvrzení, že další relevantní spínače (jako jsou jističe nebo izolátory) jsou ve správné poloze a zajišťují správnou izolaci elektrického systému. To je obzvláště kritické při přepínání nebo uzemňovacích jističích, transformátorech nebo izolátorech, aby se zabránilo nebezpečným situacím, kdy by uzemněný obvod mohl stále nést elektrický proud. V elektrárnách slouží blokovací zařízení podobným účelem tím, že brání operátorům v uzemnění vysokopěťového vybavení, zatímco je stále připojeno k energetické síti, čímž se během údržby snižuje riziko elektrického šoku.

Zapojené zařízení pro pozemní přepínače obvykle zahrnuje mechanické blokování nebo elektronické ovládací prvky, které zabraňují provozování přepínače země, pokud nejsou splněny bezpečné podmínky. To by mohlo zahrnovat zajištění otevřeného přepínače odpojení nebo je zařízení de-zapnuté. Některé systémy mohou také zahrnovat ukazatele nebo alarmy, které upozorňují operátory, pokud jsou podmínky bezpečné pro provoz pozemního spínače.

Schematický diagram sestavy

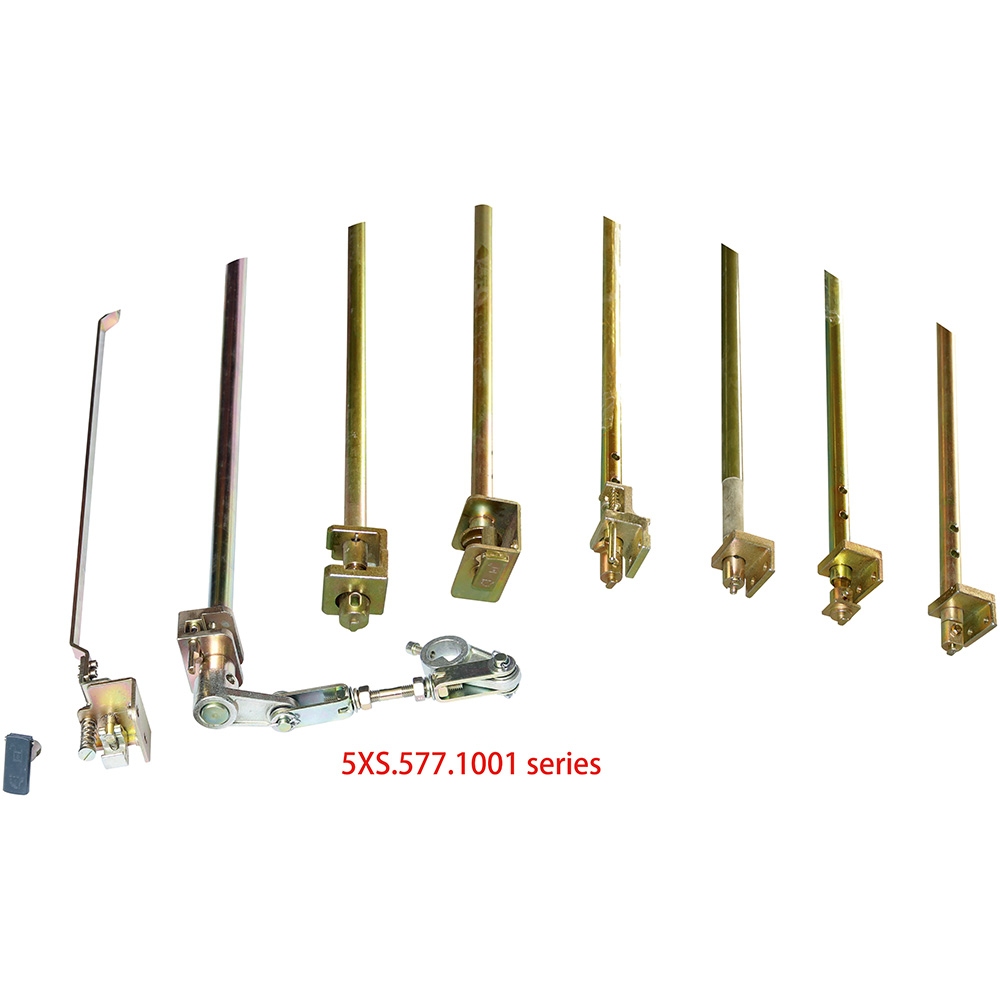

5xs.577.1001
5xs.577.1002/5xs.577.1002.1
5xs.577.1003 (dvojité dveře)/ 5xs.577.1003.1 (jednotlivé dveře)
5xs.577.1004 (dvojité dveře)/ 5xs.577.1004.1 (jednotlivé dveře)
