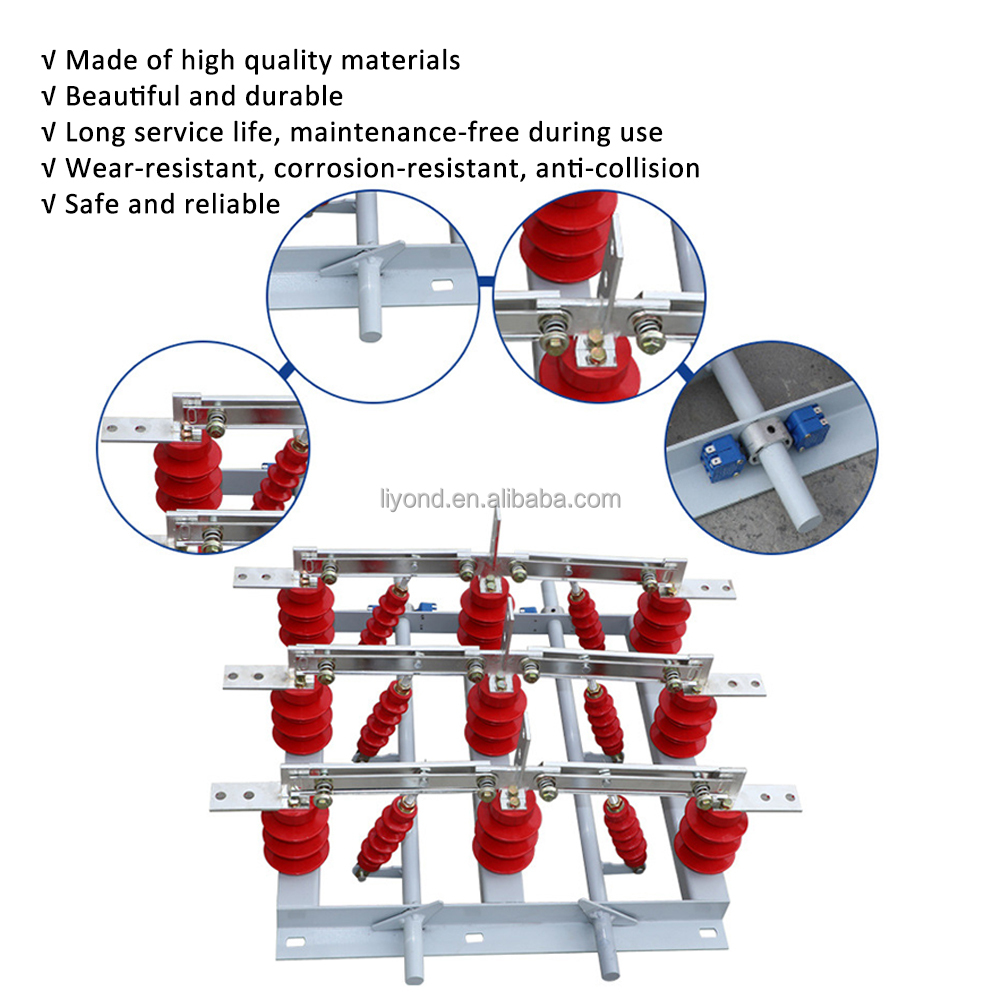

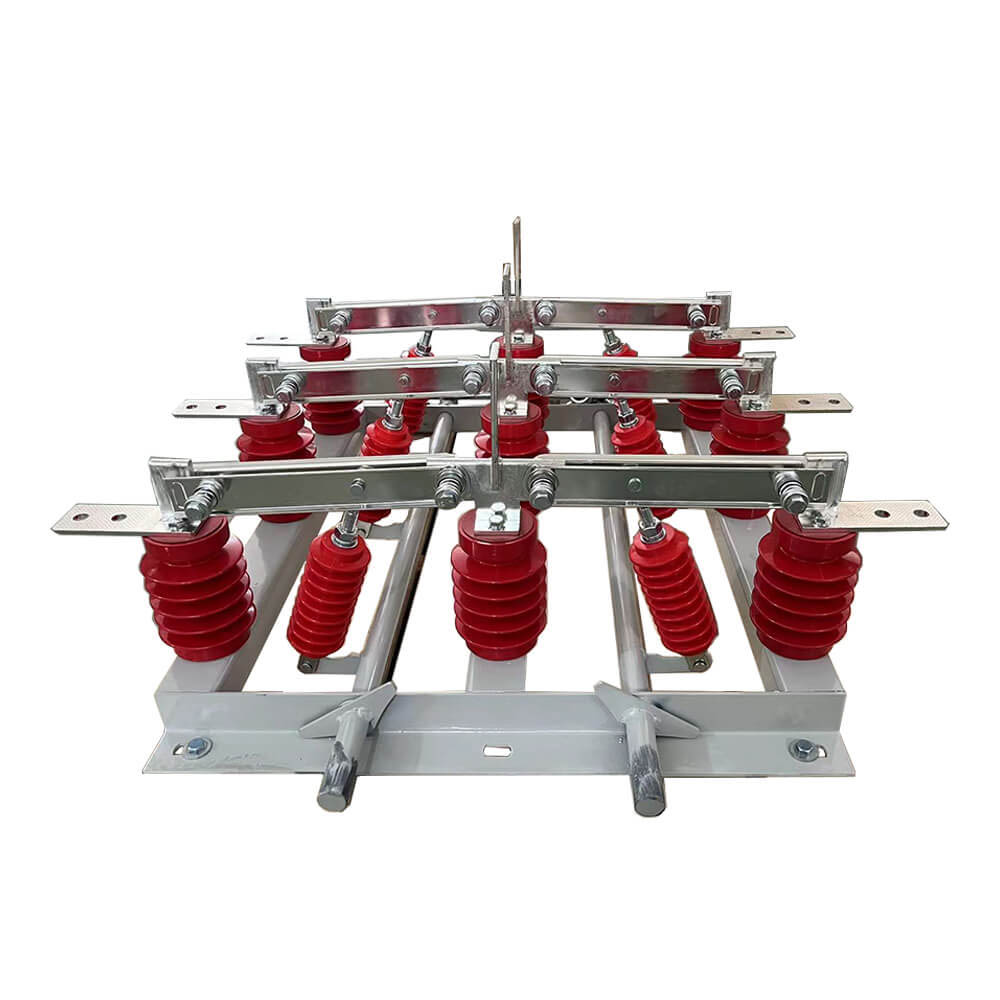

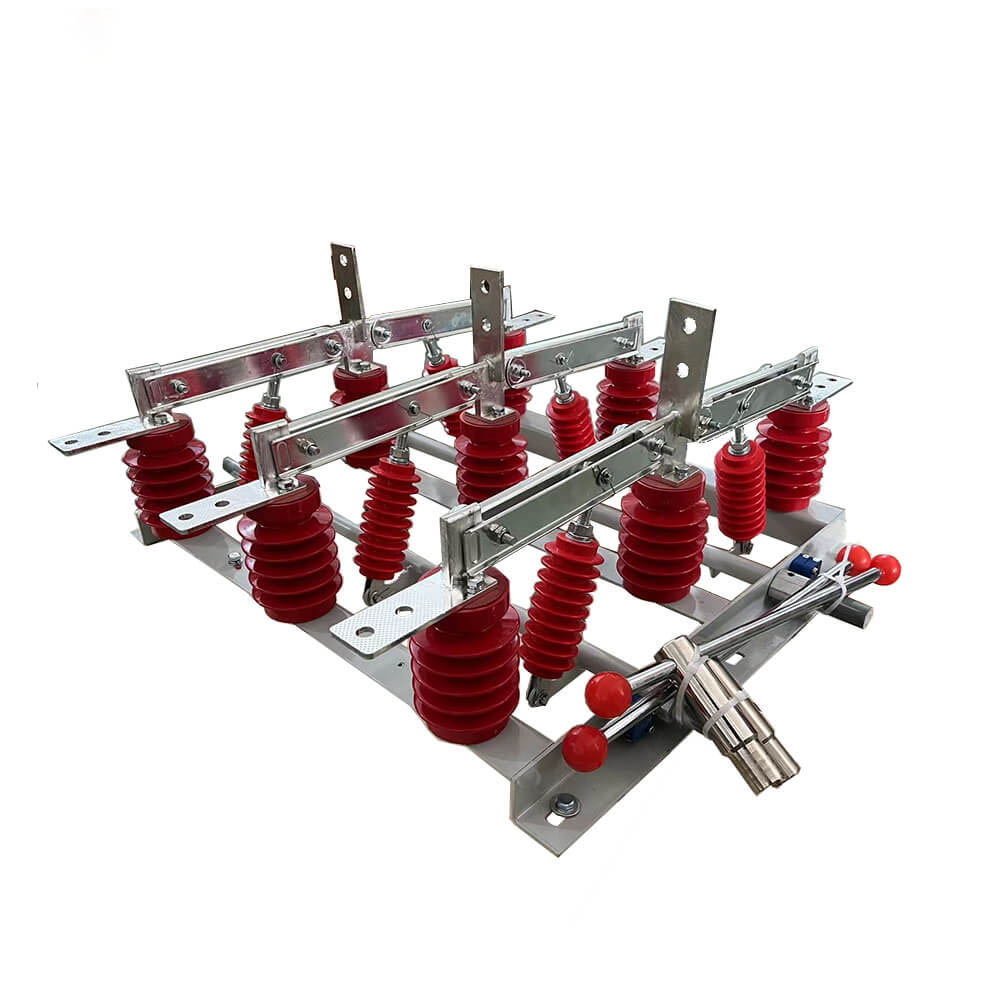

Dodávky venkovního vysoce napětí Přepínač izolace nože dvojitého výkonu přes přepínače odpojení stěny

Struktura a pracovní princip

     Vodivá část GN19-12/400, 630, 1000, 1250 typu Disconnect Switch je upevněna na základně dvěma pilířovými izolátory pro každou fázi. (GN19-12C/400, 630, 1000, 1250 Typ má jeden pilířový izolátor a jeden porcelánový izolátor pouzdra.) Tři fáze jsou instalovány paralelně a vodivá část sestává ze statických kontaktů kontaktních nožů a držitelů kontaktů). Každá fáze kontaktního nože je připojena ke středu izolátoru kravat, izolátoru na vázání a nainstalováno na základně připojeného vřetena. Vřeteno je připojeno k spojovací tyči (poskytované uživatelem) a typem pohyblivého mechanismu CS6-1 rukojetí. Spojovací kontaktní nůž se skládá ze dvou štěrbinových měděných desek, které nejen zvětšují oblast rozptylu tepla kontaktního nože, aby snížily spodní teplotu, ale také zlepší mechanickou pevnost kontaktního nože, takže se zlepšuje dynamická stabilita spínače. Jeden konec kontaktního nože je namontován na kontaktním bloku (nebo na vodivé tyči) šroubem (auto z Shaw). GN19-12/1000, 1250 V kontaktu s instalací magnetické uzamykací desky a účelem magnetické uzamykací desky je to, že když velký zkratový proud pro zvýšení obou drážkových kontaktních nože mezi | atrakce. Přepínače odpojení GN19-12/400, 630 mají přes proud malý limit, takže není třeba přidávat magnetickou uzamykací desku.

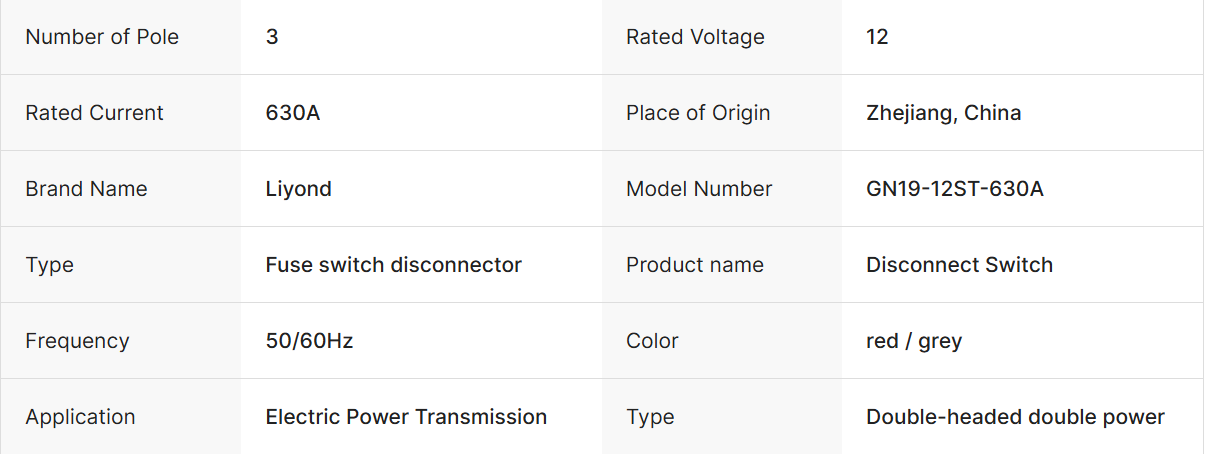

Klíčové atributy

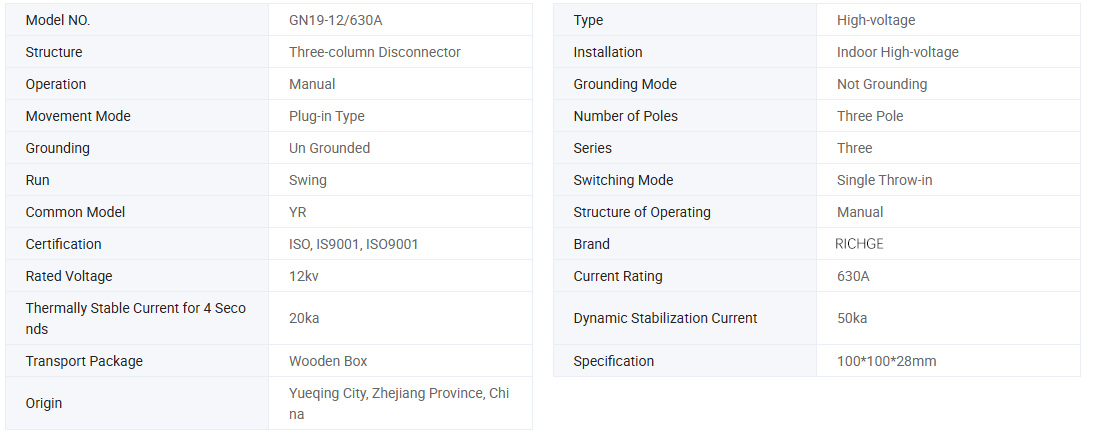

Technický parametr

Model	Jmenovité napětí (KV)	Hodnocený proud (A)	Ohodnoceno krátkodobé odolání proudu ( / 4s)	Hodnocené vrchol odolává proudu (The)
GN19-12 / 400-122.5	12	400	12.5	31.5
GN19-12 / 630-20	12	630	20	50
GN19-12 / 1000-31.5	12	1000	31.5	80
GN19-12 / 1250-31.5	12	1250	31.5	80
GN19-12C/400-12.5	12	400	12.5	31.5
GN19-12C/630-20	12	630	20	50
GN19-12C/1000-31.5	12	1000	31.5	80
GN19-12C/1250-31.5	12	1250	31.5	80

Výkres

Používejte podmínky prostředí

1. Horní hranice okolní teploty +40 ℃, dolní limit -l0 ℃, Poznámka: Povolte skladování a přepravu při -25 ℃

2. Nadmořská výška ne více než 1000 m

3. relativní vlhkost: Denní průměr není více než 95%, měsíční průměr není více než 90%

4. Tlak vodní páry: Denní průměr není více než 2,2 × 10-3MPa, průměr měsíce není více než 1,8 × 10-3MP

5. Okolní vzduch by měl být bez korozivních nebo hořlavých plynů, vodní páry a dalšího zjevného znečištění.

6. Žádné pravidelné a násilné vibrace.

POZNÁMKA: Konzultujte s výrobcem a vyřešit problém, pokud není v souladu s výše uvedenými podmínkami

Objednávání pokynů

● Přijměte OEM & ODM: Ano

● Certifikát: CE, testovací zprávy

● Doba výroby: 7 ~ 12 pracovních dnů

● Záruční doba: 12 měsíců

● Dodací doba: 15 dní

● Při objednávce tohoto přepínače uveďte prosím specifikaci modelu, jmenovité napětí, jmenovitý proud a další technická data.

● Pokud existují zvláštní požadavky, můžete vyjednat naše řešení.
