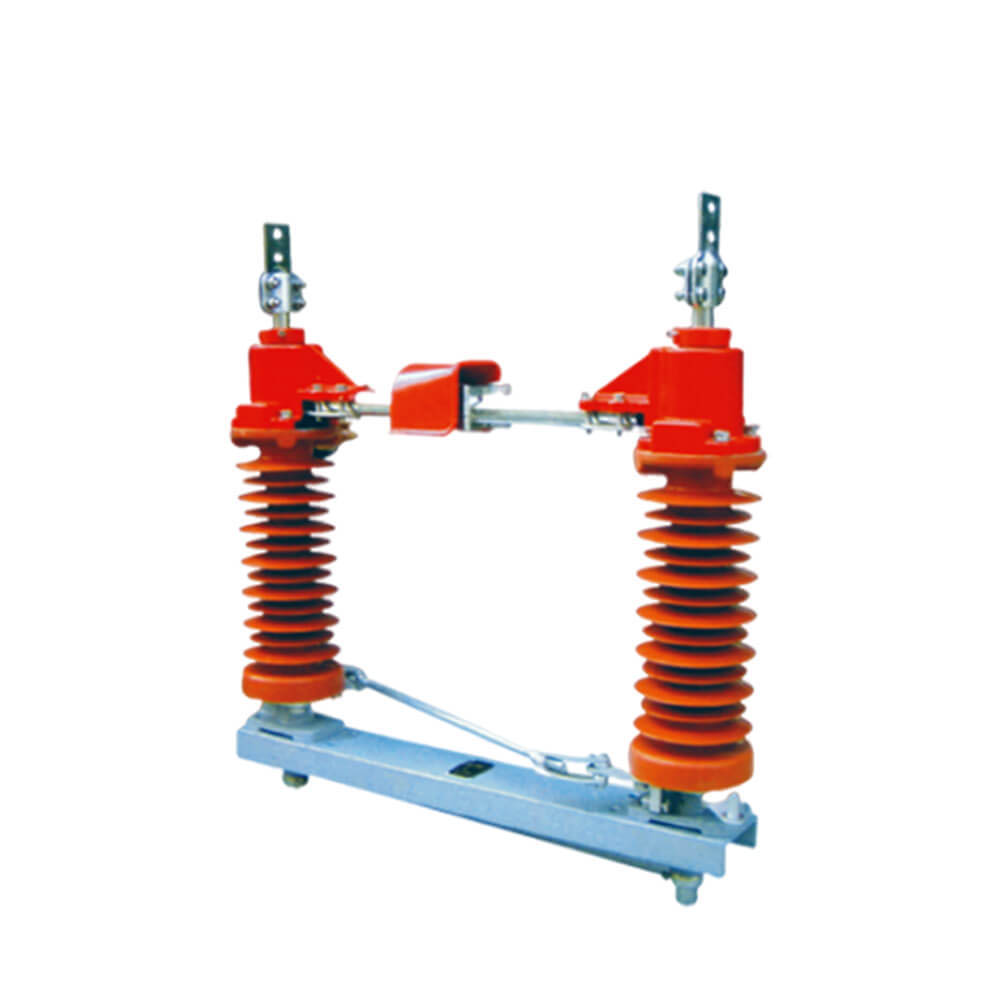

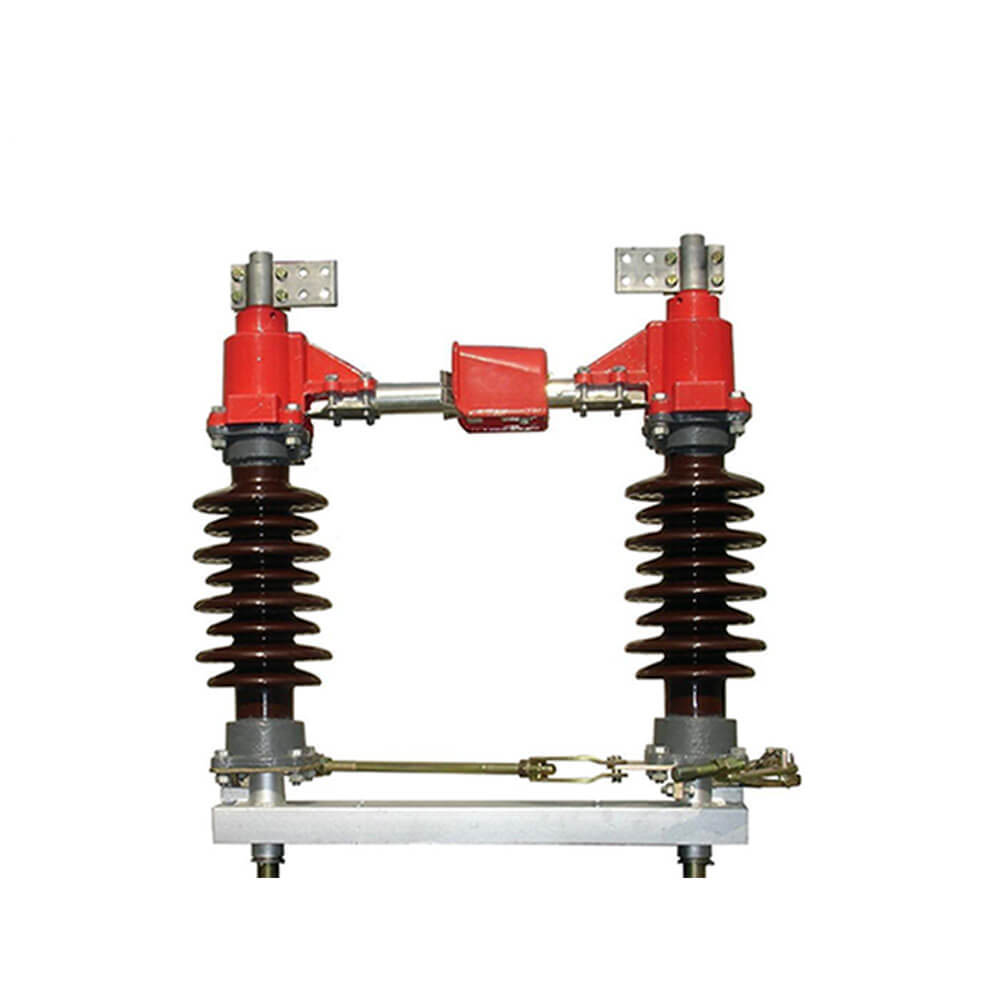

GW4-12 (40,5) Venkovní přepínač HV odpojení

  Odpojovač s vysokým napětím je důležitým přepínacím zařízením v elektrickém systému elektrárny a rozvodny, které je třeba použít společně s jističem s vysokým napětím. Používá se pro připojení, odříznutí nebo výměnu linek vysokopěťového zařízení za podmínky napětí a zatížení. Jeho hlavní funkce jsou: Aby se zajistila bezpečnost vysokopěťových elektrických zařízení a zařízení v údržbách, pro izolaci napětí, nelze použít a odříznout, vstupní zátěž proudu a zkratkový proud, nelze použít pouze pro některé přepínací operace, které nevytvářejí silné oblouk, to znamená, že to není oblouk; Podle umístění instalace lze podle počtu izolačních sloupů, typu jediného sloupce, typu dvojitého sloupce a typu tří sloupců a volitelným zařízením pro každou úroveň napětí rozdělit na typ vnitřního typu a venkovního typu.

  K otevření a uzavření obvodu s napětím, ale bez zatížení 50/60Hz, 12 (40,5) KV napájecí systém se používá k otevření a uzavření obvodu GW4-12 (40,5). V souladu se standardy IEC129-1984 AC odpojení přepínače a uzemňovacího spínače a GB1985 a dalšími relativními standardy.

Pracovní mechanismus

  Odpojení s vysokým napětím může zajistit bezpečnost vysoce napěťových elektrických spotřebičů a zařízení v údržbách a hraje roli izolačního napětí. Nelze jej použít k odříznutí, vstupního proudu a rozbití zkratu. Lze jej použít pouze pro některé operace s přepínáním, které nevytvářejí silný oblouk, tj., To nemá hasicí funkci. Podle různých umístění instalace může být rozdělena do typu vnitřního typu a venkovního typu a lze jej rozdělit na typ vnitřního a venkovního typu podle počtu izolačních sloupů typu sloupce dvojitého sloupce a typu tří sloupců s volitelným zařízením pro každou úroveň napětí. Může také spolehlivě izolovat vyplnění části vysokopěťového distribučního zařízení od živé části, aby zajistila bezpečnost údržbářských prací. Všechny kontakty odpojovače vysokého napětí jsou vystaveny ve vzduchu se zjevnými body pro lámání. Odpojení nemá žádné zařízení pro hasicí oblouk, takže nelze jej použít k odříznutí proudu zatížení nebo zkratu. V opačném případě, pod prací vysokého napětí, vytvoří bod zlomu silný oblouk, který je obtížné uhasit se, a dokonce může způsobit blikán (zkrat mezi fázemi nebo fázemi), spálit zařízení a ohrozit osobní bezpečnost, je to vážná nehoda „tahání odpojovače se zatížením“.

  Odpojovač s vysokým napětím lze také použít k přepínání některých obvodů pro změnu provozního režimu systému. Například v dvojitém sběrnicovém okruhu lze k přepínání operačního obvodu z jedné sběrnice do druhé použít vysoký odpojovač napětí.

Funkce struktury

 Tento spínač odpojení se skládá z podstavce, izolačního ortézu, elektrického materiálu a operačního mechanismu. Na každém pólu jsou dva rovnátka a na horní části každé ortézy je nainstalována elektrická čepele a mezi oběma rovnátkami je bod připojení obou čepelí. Při řízení provozního mechanismu mohou obě čepele otáčet vodorovně devadesát stupňů. Můžeme připojit tři jednopólové přepínače do tříkolového přepínače propojení přes Interlink Pod. Tento přepínač odpojení může být spojen s typem typu CS11 nebo manuálním mechanismem typu CS17, které se CS17 používá při přepínači odpojení s uzemňovacím montáží. (motorový mechanismus lze nainstalovat podle požadavku uživatele), přiměřená struktura, flexibilní provoz; Pohodlná instalace, schopná použít jednopólovou nebo třípólovou; Široká vzdálenost kontaktu, bezpečná a spolehlivá izolace. Typ uzemnění je flexibilní podle požadavků uživatele, lze vybrat jedno uzemnění nebo bez uzemnění.

Technický parametr

Model	Jmenovité napětí (KV)	Hodnocený proud (A)	Odolném proudu (KA)	4s krátký čas odolném proudu (KA)
GW4-12	12	200	40	16
		400	50	20
		630	50	20
		1000	63	25
		1250	63	25
GW4-40.5 GW4-40,5d	40.5	400	50	20
		630	50	20
		1000	63	25
		1250	80	31.5

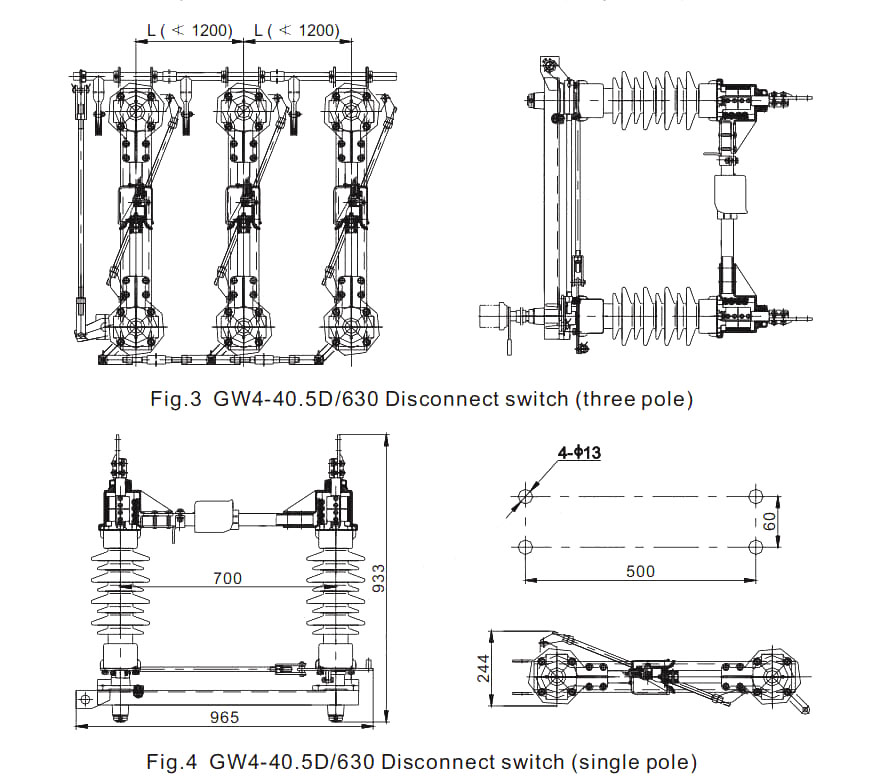

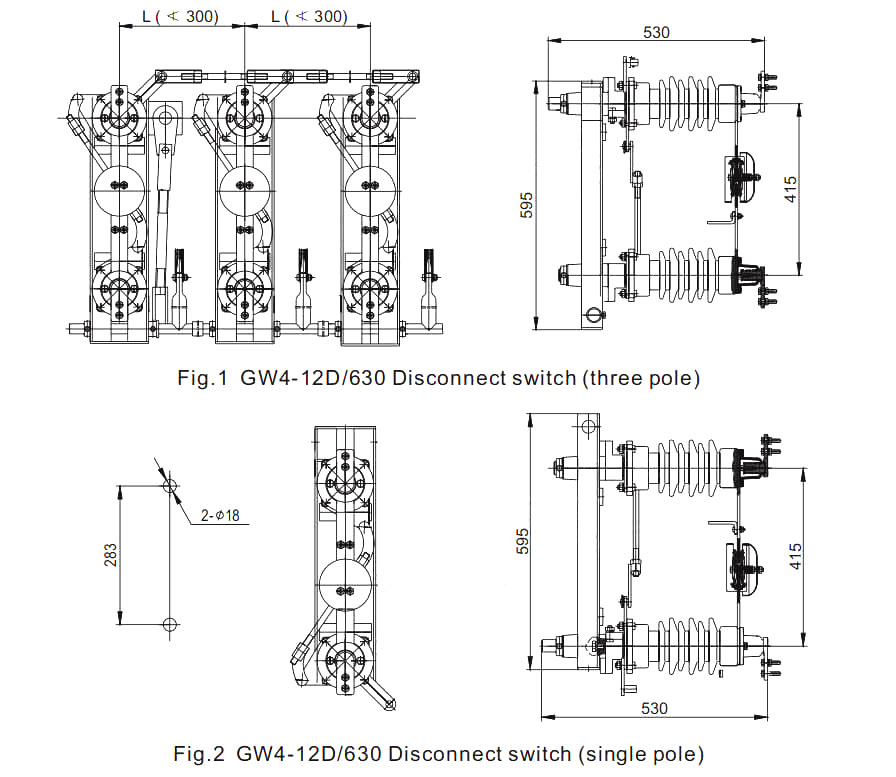

· Kreslení

Používejte podmínky prostředí

1.altituda: ≤ 3000 m;

2. Okolní teplota: -25 ℃ ~+40 ℃;

3. Rychlost větru: ≤ 35 m/s;

4. stupeň znečištění: ≤iii;

5. Intenzita zemětřesení: ≤ 8 stupňů;

6. Použitelné příležitosti by se měly osvobodit od hořlavých, výbušnin, žíravých plynů.

Objednávání pokynů

● Přijměte OEM & ODM: Ano

● Certifikát: CE, testovací zprávy

● Doba výroby: 7 ~ 12 pracovních dnů

● Záruční doba: 12 měsíců

● Dodací doba: 15 dní

● Při objednávce tohoto přepínače uveďte prosím specifikaci modelu, jmenovité napětí, jmenovitý proud a další technická data.

● Pokud existují zvláštní požadavky, můžete vyjednat naše řešení.
