Bezpístnicový válec s magnetickou spojkou řady RM | Kompaktní typ Airtac s dlouhým zdvihem s vedením

Značka: SOLH by Richge Technology

RMT
RMTL

Přehled produktu

     Řada SOLH RM je hlavní bezpístnicový válec s magnetickou spojkou ve stylu Airtac navržený pro požadavky na kompaktní, dlouhý zdvih a řízené lineární řízení. Přijetím bezkontaktního magnetického synchronního přenosu mezi vnitřním pístem a vnějším posuvným stolem dosahuje plně uzavřená konstrukce úplné nulové netěsnosti a bezprašného provozu. Pokrývá čtyři modely jádra včetně základního typu a typu s řízenou tyčí, velikost otvoru se pohybuje od φ10 do φ40 mm s maximálním zdvihem 2000 mm. Díky vestavěnému vedení, široké teplotní adaptabilitě a vysokému nákladovému výkonu se dokonale hodí pro scénáře lineárního přenosu s dlouhým zdvihem a automatizace čistého prostoru a slouží jako preferovaná domácí alternativa k řadě SMC CY1/CY3.

Klasifikace základního modelu a strukturální vlastnosti

1. Dokončete klasifikaci modelu rodiny RM

• Základní typ RMS: Ultraminimalistická konstrukce bez vestavěného vodícího systému. K instalaci vyžaduje vnější nosné konzoly a lineární vodicí lišty. Vyznačuje se nejnižšími náklady a je ideální pro projekty citlivé na rozpočet s vyhrazenými vodícími strukturami.

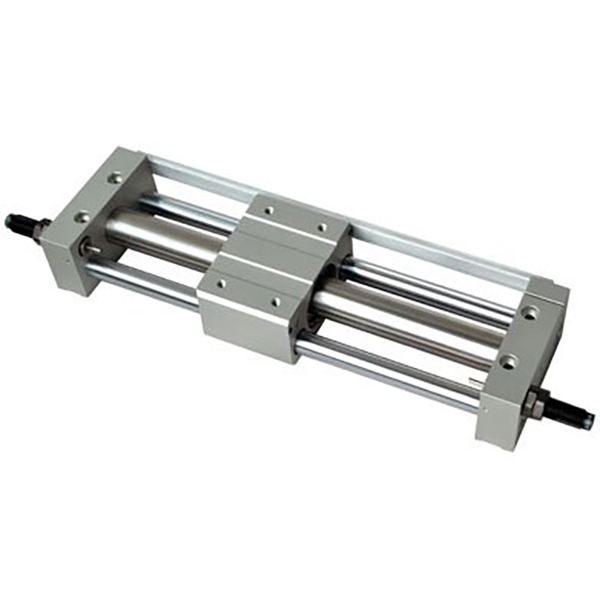

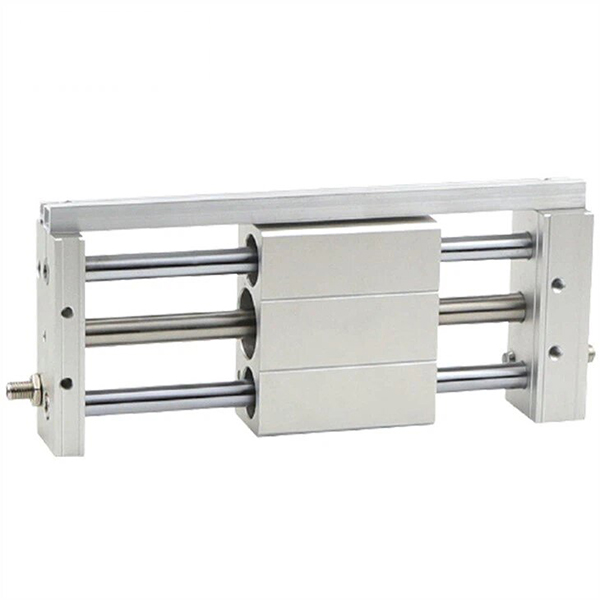

• Standardní typ s vedením RMT: Vybaveno dvojitými vodícími tyčemi a kluznými ložisky pro integrovanou funkci vedení. Unese boční a excentrická zatížení bez vnějších vodicích lišt, což umožňuje jednoduchou a rychlou instalaci pro běžné pracovní podmínky.

• Typ s přesným vedením RMTL: Přijímá prodloužené vysoce přesné vodicí tyče a vysoce tuhá ložiska pro zvýšení přesnosti lineárního pohybu. Přesnost opakovaného polohování dosahuje ±0,1 mm, čímž splňuje požadavky na vysoce přesné polohování zdvihu a přenos na mikrovzdálenost.

• Typ s vysokým zatížením RMH: Optimalizováno se zesílenými kluznými kolejnicemi a vysoce pevnou strukturou vodicí tyče, vyznačující se vynikající nosností a výkonem proti vychýlení. Lze jej přímo použít jako samostatný posuvný stůl pro scénáře provozu s vysokou zátěží a vysokou stabilitou.

2. Hlavní strukturální výhody

• Pohon magnetické spojky a čistý výkon s nulovým únikem: Vestavěné vysoce pevné magnetické pole realizuje nemechanický synchronní přenos. Plně uzavřený válec zcela izoluje vnitřní vzduchové okruhy od vnějšího prostředí, čímž je dosaženo nulového úniku vzduchu a bezprašného provozu. Plně vyhovuje hygienickým normám pro použití v potravinářském, elektronickém a lékařském prostředí.

• Kompaktní design bez tyče a úspora místa: Žádná konstrukce prodloužení pístnice snižuje instalační prostor o 50 % ve srovnání s tradičními válci spojovací tyče. Udržuje stabilní lineární provoz bez ohýbání i při maximálním zdvihu 2000 mm, dokonale podporuje kompaktní konstrukci zařízení.

• Izolovaná prachotěsná struktura a prodloužená životnost: Komora pístu a posuvný stůl jsou zcela izolované, aby se zabránilo vnikání prachu, nečistot a nečistot do vnitřku válce. Optimalizovaná kombinace kroužku odolného proti opotřebení a prachotěsného kroužku účinně snižuje ztráty třením a prodlužuje celkovou životnost.

• Integrovaná duální vodicí tyč (RMT/RMTL/RMH): Samostatná vodicí konstrukce eliminuje potřebu externích kluzných kolejnic. Účinně odolává bočním silám a interferenci s excentrickým zatížením a zajišťuje hladký a stabilní vratný pohyb s vyšší účinností instalace.

• Konfigurace více vyrovnávací paměti pro stabilní provoz: Standardní pevné oboustranné pryžové tlumiče absorbují provozní nárazy a snižují provozní hluk. Volitelné nastavitelné nárazníky a hydraulické nárazníky podporují stabilní provoz při maximální rychlosti 500 mm/s a zabraňují tuhému nárazu během vysokorychlostního cyklického pohybu.

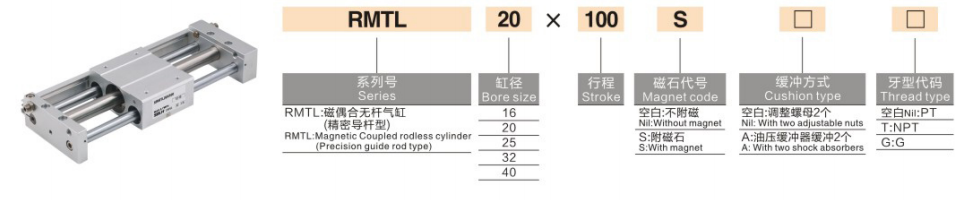

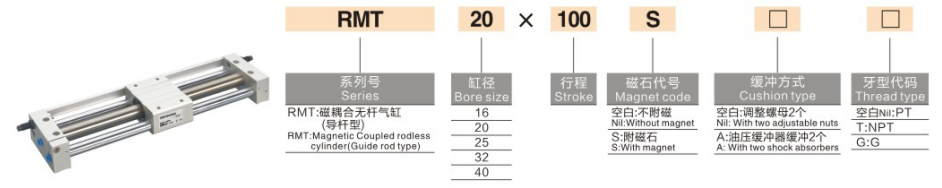

Kompletní pravidlo kódování modelu

1.Příklady modelů: RMT20-500 | RMS16-300-S

2.Referenční příklady standardních objednávek

• RMS16-300: vrtání 16 mm, zdvih 300 mm, základní nevedený typ bez magnetického spínače

• RMT20-500-S: vrtání 20 mm, zdvih 500 mm, standardní vedený typ s magnetickým příslušenstvím

• RMTL25-800: vrtání 25 mm, zdvih 800 mm, vysoce přesný vedený typ

Základní technické specifikace (20℃ standardní stav)

1. Základní obecné specifikace

• Provozní režim: Dvojčinná magnetická spojka bezkontaktní synchronní přenos

• Pracovní kapalina: Filtrovaný stlačený vzduch (40μm filtrace, k dispozici bezolejový provoz)

• Okolní teplota: -20℃~70℃ (průmyslová kvalita pro ultraširokou teplotu)

• Rozsah pracovního tlaku: 0,15~0,7MPa; Kontrolní tlak: 1,0 MPa

• Standardní provozní rychlost: 50~500 mm/s

• Režim vyrovnávací paměti: Standardní dvojitý pevný pryžový nárazník; volitelný nastavitelný nárazník / hydraulický nárazník

• Magnetická přídržná síla: 55~1400N (postupně se zvyšuje s velikostí otvoru)

2. Tabulka klíčových parametrů výkonu (@0,5 MPa)

Základní konfigurace a pokyny pro výběr

1. Výběr velikosti vrtání podle zatížení a tahu

• φ10~φ16 (Micro Light Duty): Vhodné pro zátěže ≤2 kg, určené pro přesný přenos součástek s krátkým zdvihem a operace mikropolohování v miniaturních elektronických automatizačních zařízeních.

• φ20~φ25 (všeobecný lehký provoz): Odpovídající lehkému zatížení 4~6 kg, ideální pro konvenční operace tlačení a tažení s dlouhým zdvihem (≤1000 mm) v běžných automatických výrobních linkách.

• φ32~φ40 (střední zatížení): Použitelné pro scénáře středního zatížení 10~16 kg, dokonale přizpůsobené pro manipulaci s materiálem s dlouhým zdvihem a vysokofrekvenční cyklické pracovní podmínky v balicích a logistických automatizačních zařízeních.

2. Výběr modelu a naváděcího systému

• Základní typ RMS: Velmi levné řešení bez vestavěného vedení. Vhodné pro rozpočtové projekty a zařízení s předinstalovanými vnějšími lineárními vodicími kolejnicemi, které vyžadují upevnění držáku na dvou koncích.

• Standardní typ s vedením RMT: Vše v jednom provedení dvojité vodicí tyče s vestavěným ložiskovým vedením. Dokáže odolat konvenčnímu bočnímu zatížení bez externího vodícího příslušenství, vyznačuje se jednoduchou instalací a širokou přizpůsobivostí pro standardní pracovní podmínky.

• Typ s přesným vedením RMTL: Prodloužené vysoce přesné vodicí tyče optimalizují stabilitu lineárního pohybu a dosahují přesnosti opakovaného polohování až ±0,1 mm. Nejlepší volba pro přesné polohování, přesnou montáž a scénáře s vysokou lineární poptávkou.

• Typ s vysokým zatížením RMH: Vyztužená kluzná lišta a vysoce pevná konstrukce vodicí tyče výrazně zlepšují odolnost proti vychýlení a nosnost. Může nahradit nezávislé posuvné stoly a plnit úkoly spojené s řízením těžkých strojů s dlouhým zdvihem.

3. Výběr prostředí a funkční konfigurace

• Aplikace pro čisté prostředí: Bezkontaktní magnetický přenos s nulovým únikem a bezprašný zabraňuje sekundárnímu znečištění. Samonaváděcí modely RMT a RMTL jsou preferovány pro dlouhodobý stabilní provoz v potravinářských, lékařských a elektronických čistých dílnách.

• Vysokorychlostní upgrade pracovních podmínek: Vybaven externími hydraulickými nárazníky pro eliminaci koncových nárazů, stabilně podporující nepřetržitý vysokorychlostní provoz až do 500 mm/s pro vysokofrekvenční cyklické výrobní linky.

• Zpětná vazba přesné polohy: Konfigurace Add -S s magnetickou výbavou, kompatibilní s magnetickými spínači řady D-M9, realizující polohování vícebodového zdvihu a zpětnou vazbu elektrického signálu v reálném čase pro automatizované řízení spojení.

Typické scénáře průmyslových aplikací

• Elektronický přenos materiálu v čisté místnosti: Bezprašná magnetická spojovací struktura s nulovým znečištěním se široce používá pro manipulaci s materiálem na dlouhé vzdálenosti v bezprašných dílnách na výrobu polovodičů a LCD a účinně chrání čisté výrobní prostředí.

• Posunovací linka pro potraviny a léčiva: Samonaváděcí integrovaná konstrukce zjednodušuje instalaci a každodenní údržbu, perfektně splňuje požadavky na tlačení a tažení obrobků s dlouhým zdvihem u lehkých a středně těžkých balicích zařízení s hygienickým a spolehlivým výkonem.

• Automatické ovládání dveří a štítů zařízení: Bezpístnicová kompaktní konstrukce šetří 50 % instalačního prostoru, vhodná pro stabilní otevírání a zavírání ochranných dvířek zařízení s dlouhým zdvihem, protiprachových štítů a bezpečnostních krytů.

• Přesné polohování montážní linky s dlouhým zdvihem: Vysoce přesný řízený model RMTL zajišťuje vynikající linearitu a přesnost opakovaného polohování, splňující požadavky na přesné polohování na ultra dlouhé vzdálenosti a cyklické dopravníky výrobních linek na 1 ~ 2 m.

• Renovace kompaktních zařízení a úspora místa: Slouží jako ideální náhrada tradičních válců spojovací tyče ve scénářích s dlouhým zdvihem (>500 mm), výrazně optimalizuje uspořádání zařízení a realizuje kompaktní automatizovaný design zařízení.

Porovnání základních parametrů řady RM vs. CY1 / CY3

Průvodce rychlým výběrem ve třech krocích

1. Potvrzení velikosti otvoru: Vypočítejte požadovaný tah na základě skutečné hmotnosti nákladu s bezpečnostním faktorem ≥2. Doporučená pravidla: ≤2kg → φ16; 4~6kg → φ25; 10~16kg → φ40.

2. Potvrzení typu modelu: Vyberte RMS pro ultranízký rozpočet; RMT pro standardní všeobecné pracovní podmínky; RMTL pro požadavky na vysoce přesné polohování; RMH pro scénáře velkého zatížení a proti vychýlení.

3. Potvrzení specifikace zdvihu: Vyberte standardní zdvih 50~1000 mm pro běžné použití; volitelný prodloužený zdvih až na 2000 mm pro požadavky na středně dlouhé vzdálenosti.

Shrnutí jedné věty

     Bezpístnicový válec s magnetickou spojkou typu Airtac řady SOLH RM integruje diverzifikované samonaváděné struktury, extrémně širokou teplotní adaptabilitu a čistý výkon s nulovým únikem a slouží jako vysoce nákladově výkonné domácí řešení lineárního pohonu s dlouhým zdvihem pro středněrozpočtová automatizovaná zařízení.
