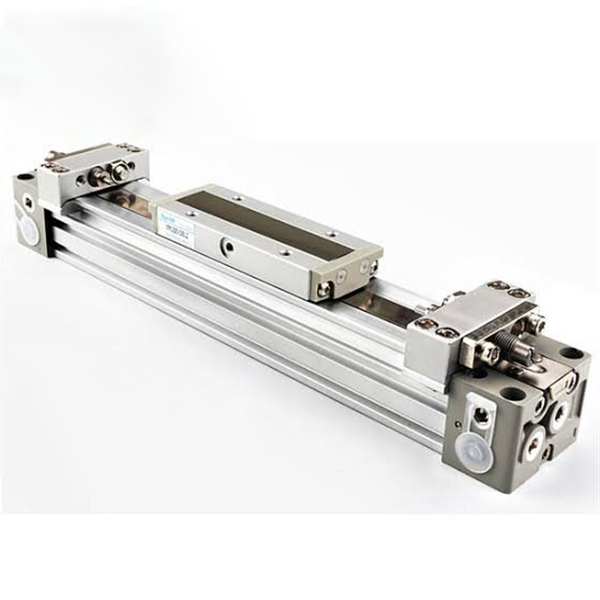

Mechanicky spojený bezpístnicový válec řady MY1B | Základní typ

Značka: SOLH by Richge Technology

Přehled produktu

     Řada SOLH MY1B je klasický mechanicky spojený bezpístnicový válec určený pro lineární pohony s ultra dlouhým zdvihem. Přijetím vnitřního tlakového těsnícího pásu a vnější prachotěsné konstrukce pásu eliminuje tradiční prodloužení tyče, dosahuje instalační délky téměř rovné skutečnému zdvihu a šetří více než 50 % instalačního prostoru ve srovnání s konvenčními válci spojovací tyče. Pokrývá velikosti vrtání od φ10 do φ100 mm a maximální zdvih 5000 mm poskytuje stabilní lineární pohyb střední rychlosti a středního zatížení. Jedná se o optimální nákladově efektivní řešení pro přepravu materiálu na dlouhé vzdálenosti, posouvání stanic a tlačení/tahání obrobků v obecných automatizačních zařízeních.

Umístění jádra a konstrukční prvky

• Mechanický kloub Beztyčnicový design: Integrovaná konstrukce pístu a posuvného stolu bez prodloužení pístnice. Vnitřní těsnící pás udržuje tlak vzduchu, zatímco vnější prachotěsný pás poskytuje plnou ochranu. Celková délka se rovná zdvihu, což umožňuje extrémně vysoké využití prostoru pro scénáře omezené instalace.

• Integrovaný posuvný stůl s vysokou tuhostí: Posuvný stůl je pevně spojen s pístem a vyznačuje se vynikající odolností proti ohybovému momentu. Břemena lze přímo namontovat na posuvný stůl bez dalších vodících konstrukcí pro lehké aplikace, což zjednodušuje mechanickou konstrukci a montáž.

• 4-cestné potrubí a lehký upgrade: Optimalizovaná hlava válců podporuje čtyřsměrné potrubí (přední/zadní/boční/spodní), což umožňuje přizpůsobení směru potrubí na místě pro flexibilní uspořádání. Vylepšená struktura těla válce snižuje hmotnost o 17 % u modelů φ25/32/40 ve srovnání se starými verzemi, čímž se snižuje celkové zatížení zařízení.

• Standardní nastavitelný vzduchový polštář: Vestavěné nastavitelné vzduchové tlumiče na obou koncích účinně absorbují provozní nárazy a snižují provozní hluk pro stabilní střední rychlost. Externí hydraulické nárazníky jsou volitelné, aby se přizpůsobily pracovním podmínkám při vysoké rychlosti a velkém zatížení.

• Bez oleje a dlouhá životnost: Standardní konstrukce bezolejového provozu se přizpůsobí čistému průmyslovému prostředí a obecným automatizovaným výrobním linkám. Těsnicí pás odolný proti opotřebení zajišťuje dlouhodobý provoz s nízkými náklady na údržbu.

• Snadná instalace magnetického spínače: Předem rezervované montážní drážky na přední a protilehlé straně válce umožňují přímou přední instalaci magnetických spínačů řady D-M9, což umožňuje pohodlnou detekci signálu polohy a flexibilní elektrickou integraci.

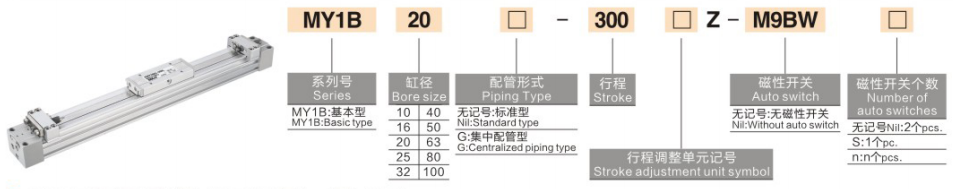

Kompletní pravidlo kódování modelu

Příklady modelů: MY1B25-500Z | MY1B40-800AZ

Referenční příklady standardních objednávek

• MY1B25-500Z: vrtání 25 mm, zdvih 500 mm, standardní vzduchový polštář se dvěma konci

• MY1B40-800AZ: vrtání 40 mm, zdvih 800 mm, vzduchový polštář + dvoukoncové šrouby pro nastavení zdvihu

Základní technické specifikace (20℃ standardní stav)

1 Základní všeobecné specifikace

• Provozní režim: Dvojčinný mechanický pohon kloubu

• Pracovní kapalina: Stlačený vzduch (k dispozici bezolejový provoz)

• Okolní teplota: 5~60℃ (žádné mrazivé prostředí)

• Rozsah pracovního tlaku: 0,1~0,8MPa; Kontrolní tlak: 1,2 MPa

• Provozní rychlost pístu: 100~1000 mm/s (se standardním vzduchovým polštářem); 100~1500 mm/s (s externím hydraulickým nárazníkem)

• Tolerance mrtvice: ≤1000 mm zdvih: ±1,8 mm; Zdvih 1001~3000 mm: ±2,8 mm

• Režim vyrovnávací paměti: Standardní vestavěný vzduchový polštář (Z); volitelný externí hydraulický nárazník (L/H)

2 Tabulka klíčových parametrů výkonu (@0,5 MPa)

Základní konfigurace a pokyny pro výběr

1 Výběr velikosti vrtání podle zatížení a tahu

• φ10~φ20 (lehký provoz): Použitelné pro zátěž ≤ 8 kg a scénáře s mikro dlouhým zdvihem (≤ 1000 mm), ideální pro přenos elektronických zařízení a malých automatických zařízení.

• φ25~φ40 (středně lehká zátěž): Vhodné pro středně lehké zatížení 12 ~ 30 kg a konvenční provoz s dlouhým zdvihem 1 000 ~ 2 000 mm, široce používaný při tlačení montážní linky a nakládání / vykládání materiálu.

• φ50~φ63 (střední zatížení): Vhodné pro střední zatížení 50 ~ 80 kg a přenos těžkých obrobků, ideální pro dlouhé zdvihy obráběcích strojů a zpracovatelských stanic.

• φ80~φ100 (Heavy Duty): Navrženo pro 130~200 kg těžkého nákladu, rozsáhlá zařízení a logistiku na dlouhé vzdálenosti, přizpůsobení se vysokofrekvenčním a těžkým cyklickým pracovním podmínkám.

2 Výběr konfigurace zdvihu a vyrovnávací paměti

• Rozsah zdvihu: Standardní kryty zdvihu 100~2000mm; rozšířená specifikace XB11 podporuje ultra dlouhý zdvih až 5000 mm pro speciální požadavky na jízdu na dlouhé vzdálenosti.

• Vzduchový polštář (Z): Standardní povinná konfigurace pro středně rychlý provoz (≤ 1000 mm/s), účinně snižuje koncový náraz a provozní hluk pro stabilní cyklický pohyb.

• Hydraulický nárazník (L/H): Doporučeno pro vysokorychlostní provoz (> 1000 mm/s) nebo vysoké zatížení (> 50 kg) pro dosažení ultrastabilního pohybu a snížení hluku.

• Šroub pro nastavení zdvihu (A): Vybaveno pro scénáře vyžadující přesné polohování limitů (přesnost ±0,1 mm), podporující dvoukoncovou kalibraci jemného zdvihu.

3 Pokyny pro montáž a potrubí

• Způsob montáže: Tělo válce lze upevnit pomocí spodních nebo bočních montážních otvorů; břemena lze instalovat přímo na integrovaný posuvný stůl bez nutnosti dodatečné vodicí konstrukce pro aplikace s lehkým zatížením.

• Flexibilní 4-cestné potrubí: Podporuje přepínání předního, zadního, bočního a spodního potrubí, což umožňuje přizpůsobení směru na místě různým požadavkům na uspořádání zařízení.

• Instalace magnetického spínače: Vyhrazené oboustranné montážní drážky kompatibilní se spínači řady D-M9B/D-M9N, realizující flexibilní a přesnou zpětnou vazbu polohy zdvihu.

Typické scénáře průmyslových aplikací

• Přenos materiálu s ultra dlouhým zdvihem: Ideální pro 1~5m dálkové tlačení a vytahování v elektronických, potravinářských a balicích montážních linkách s prostorově úspornou instalací a vysokorychlostním stabilním provozem.

• Vybavení Otevírání/zavírání dveří a krytu: Používá se pro pohon dvířek s dlouhým zdvihem velkých obráběcích strojů a automatizovaných zařízení, s kompaktní konstrukcí a spolehlivým cyklickým provozem.

• Přemístění těžkého obrobku: Vhodné pro manipulaci s 30~200 kg těžkými obrobky s dlouhým zdvihem v automobilovém a strojním zpracovatelském průmyslu, poskytuje vysokou tuhost a vynikající odolnost proti ohybovému momentu.

• Polohování a doprava montážní linky: Používá se pro polohování s dlouhým zdvihem a cyklické tlačení výrobních linek, se standardní konstrukcí vzduchového polštáře pro snížení hluku a nárazů při vysokofrekvenčním provozu start-stop.

• Vlastní automatizační zařízení: Univerzální řešení lineárního pohonu s dlouhým zdvihem pro různé nestandardní automatizované stanice, zvláště vhodné pro prostorově omezené a nákladově citlivé automatizační projekty.

Průvodce rychlým výběrem ve třech krocích

• Potvrzení velikosti otvoru: Vypočítejte požadovaný tah na základě hmotnosti nákladu s bezpečnostním faktorem ≥1,5. Doporučená pravidla výběru: ≤8kg → φ20; 12~30kg → φ40; 50~80kg → φ63; >100kg → φ80/100.

• Potvrzení specifikace zdvihu: Vyberte standardní zdvih 100~2000 mm pro běžné požadavky; zvolte rozšířenou specifikaci XB11 pro ultra dlouhý zdvih až 5000 mm.

• Přizpůsobení funkční konfigurace: Přijměte standardní vzduchový polštář (Z) pro středně rychlý provoz; upgrade na hydraulický nárazník (L/H) pro vysokorychlostní nebo vysoce zatížené pracovní podmínky; přidejte šroub pro nastavení zdvihu (A) pro přesné požadavky na polohování limitu.

Shrnutí jedné věty
