Integrovaný rotační uchopovač řady MRHQ (typ lopatky, uchopení a rotace vše v jednom)

Značka: SOLH by Richge Technology

Přehled produktu

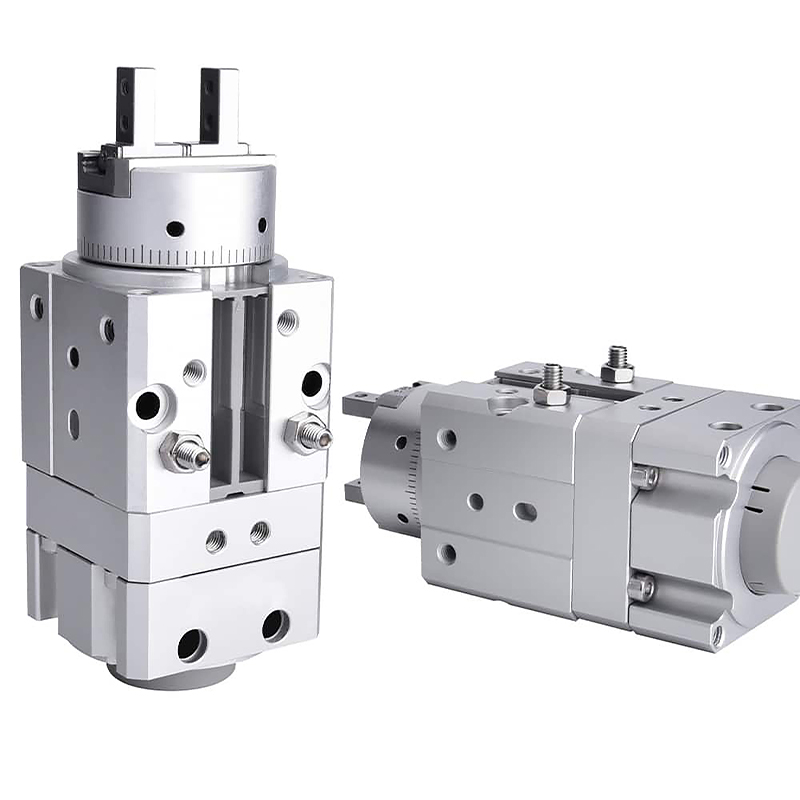

     Řada SOLH MRHQ je integrovaný pohon kombinující lopatkový rotační válec a paralelní 2-čelisťové chapadlo. Hlavní výhody: ultrakompaktní integrovaná konstrukce, standardní úhly otáčení 90° / 180°, jemné nastavení úhlu ±10°, univerzální montáž v 5 směrech, vysokorychlostní a vysoce přesný provoz. Je to preferované řešení pro upínání obrobků s nízkou a střední zátěží, překlápění, změnu směru přenosové linky a stanice ve stísněném prostoru. Nahraďte diskrétní kombinaci otočného stolu + samostatného chapadla pro zjednodušení mechanického uspořádání.

Základní struktura a pracovní funkce

     -- Princip činnosti: Integrovaná lopatková rotační jednotka pohání otáčení výstupního hřídele, sladěná s vestavěným paralelním chapadlem. Jednodílná konstrukce bez dalších spojovacích konzol.

     -- Přednosti integrace: Celková délka zkrácena o ~20 % ve srovnání s děleným otočným stolem + sestavou chapadla. Vyhněte se kývání a tahání hadic/kabelů během otáčení pro hladší pohyb a rychlejší odezvu.

     -- Nastavení úhlu otáčení: Standardní verze 90° a 180°. Koncové dorazové šrouby umožňují celkové nastavení ±10° (±5° na každém konci), aby byly splněny požadavky na polohování ve více úhlech.

     -- Flexibilní montáž: 5 montážních ploch (2 axiální koncové plochy + 3 boční strany). Umístění nálitků na horní/spodní a boční otvory pro polohovací kolíky pro rychlé vystředění a snadnou montáž.

     -- Materiál a odolnost: Tělo z tvrdého eloxovaného hliníku, těsnění lopatek odolné proti opotřebení a čelisti z nerezové oceli. Mechanická životnost ≥5 milionů cyklů, stabilní pro vysokofrekvenční automatizované linky.

     -- Kompatibilita snímače: Továrně vybaveno magnetickým kroužkem. Podporuje až čtyři magnetické spínače: dva pro detekci otočného limitu a dva pro zpětnou vazbu otevření/zavření čelisti pro realizaci plně uzavřeného řízení polohy.

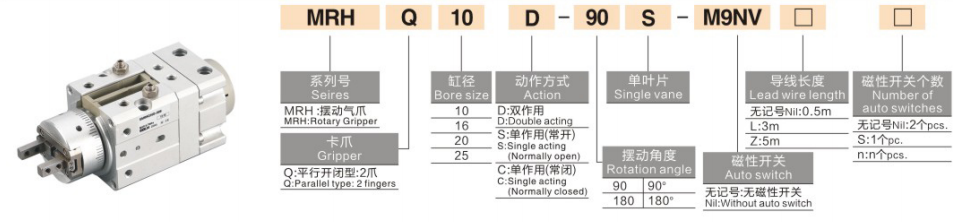

Kompletní pravidlo kódování modelu

 1. Příklad modelu：MRHQ16D-90S-M9B

  2. Referenční příklady standardních objednávek

     -- MRHQ10D-90S: otvor 10, dvojčinná čelist, rotace 90°, otočná jednotka s jednou lopatkou, bez spínače

     -- MRHQ25D-180S-M9BW: otvor 25, 180° výkyv, vybavený magnetickým spínačem M9BW

Technické specifikace univerzálního jádra (zkušební tlak: 0,5 MPa)

Hlavní konkurenční výhody

  1. Kompaktní all-in-one struktura, prostorově úsporný a stabilní pohyb

     - Kombinovaná funkce uchopení a rotace zmenšuje celkový rozměr, eliminuje tah kabelu/hadice během otáčení, ideální pro úzké dutiny zařízení.

  2. Standardní výkyv 90° / 180° s jemným úhlovým doladěním

     -- Nastavitelný rozsah otáčení ±10°, vhodný pro překlápění obrobku, směrový přenos a polohování ve více úhlech.

  3. Montáž v 5 směrech + přesná polohovací struktura

     -- Axiální a boční instalace s více orientací, umístění nálitků a otvorů pro čepy zjednodušují centrování a zkracují dobu uvedení do provozu.

  4. Vysoká frekvence a vysoká přesnost pro lehké/střední zatížení

     -- Přesnost opakování čelistí ±0,01 mm, cyklování čelistí až 180 cpm; určeno pro obrobky o hmotnosti 0,1~5kg.

  5. Vícebodové monitorování snímačů pro blokování PLC

     -- Lze namontovat až čtyři magnetické spínače pro současné sledování mezních poloh otáčení a stavu otevřené/zavřené čelisti pro automatizované sekvenční řízení.

Způsoby montáže a typické průmyslové aplikace

  1. Možnosti montáže

     -- Axiální horizontální montáž: Změna směru obrobku na montážních linkách

     -- Podélná vertikální montáž: Nakládání nahoru-dolů plus obracecí činnost pro obráběcí stroje

     -- Boční montáž: Boční uchopení a překlápění ve stísněných stanicích

  2. Typické aplikační scénáře

     -- 3C & Electronics: Uchopovací a překlápěcí kryty telefonů, kryty baterií a miniaturní přesné součástky

     -- Automotive Components: Transfer plastových dílů interiéru, pryžových prvků a drobných odlitků

     -- Balení a logistika: Změna směru pro malé krabice, palety a pytlované materiály

     -- Obecná automatizace: Přepínání stanic, otáčení obrobku o 180° a montáž polohování

Průvodce rychlým výběrem ve 3 krocích

  1. Výběr otvoru na základě hmotnosti obrobku

     -- 10 ≤ 1 kg；16 = 1~2 kg；20 = 2~3 kg；25 = 3~5 kg. Udržujte minimálně 30% bezpečnostní rezervu.

  2. Potvrzení úhlu kyvu

     -- Zvolte 90S pro obrat 90°; zvolte 180S pro otočení o 180°. Pokud je vyžadováno jemné nastavení rotačního zdvihu, zvolte MRHQ.

  3. Přizpůsobení konfigurace

     -- Regulace polohy v uzavřené smyčce: Nainstalujte čtyři magnetické spínače řady M9 pro sledování stavu otáčení i čelistí.

     -- Uspořádání omezené instalace: Upřednostněte integrovaný model MRHQ namísto sestavy děleného otočného stolu + chapadla.

Shrnutí jedné věty

     SOLH MRHQ integrovaný rotační chapač lopatkového typu kombinuje paralelní upínání čelistí a rotační obrat do jedné kompaktní jednotky se standardním nastavitelným úhlem výkyvu 90°/180°, montáží v 5 směrech a kompatibilitou s více snímači; perfektní řešení pro lehké a střední zatížení pro překlápění obrobků, nakládání/vykládání a směrový přenos na automatizovaných výrobních linkách s omezeným prostorem.
