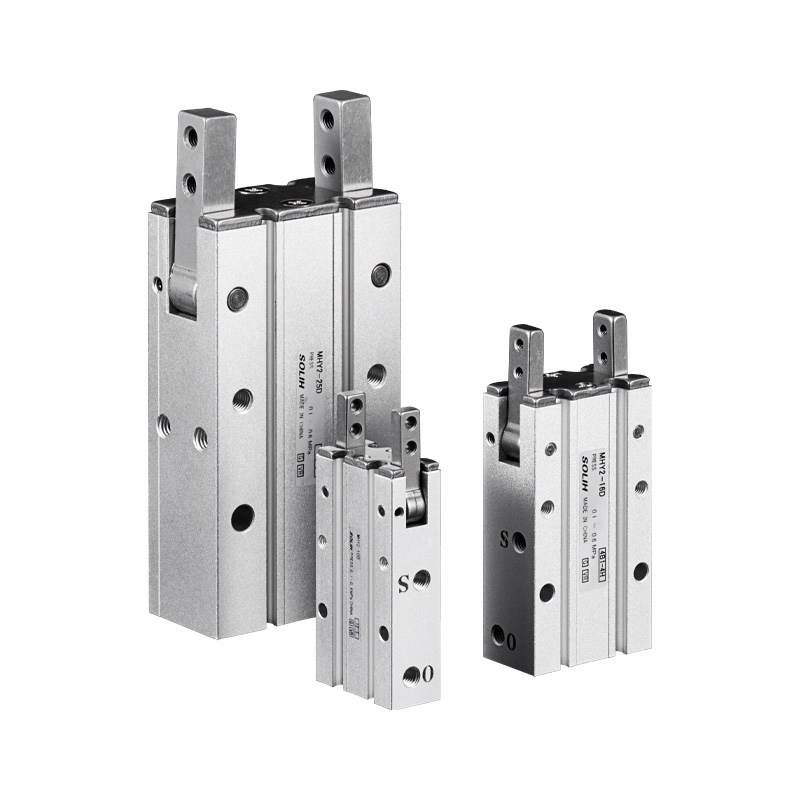

MHY2 Series 180° vačkou poháněná otočná pneumatická chapadla

Značka: SOLH by Richge Technology

Přehled produktu

     Řada SOLH MHY2 je standardní 2-čelisťové pneumatické chapadlo se 180° širokým kyvným vačkovým pohonem. Hlavní výhody: ultra velký úhel otevření, lehká kompaktní konstrukce, struktura proti prachu a stabilní opakované polohování. Ideální pro manipulaci s kulatými a nepravidelnými obrobky, automatizované nakládání/vykládání, překlápění a třídění. Jednoduchá trajektorie pohybu umožňuje přímé vyzvednutí a uvolnění bez složitého mechanického pohybu.

Základní struktura a provozní princip

     -- Převodovka: Vačkový mechanismus (ne ozubené kolo a hřeben). Dvojité písty tlačí sestavu vačky pro synchronní pohon dvou čelistí. Maximální úhel otevření 180°, poloha zavření -3° pro držení proti uvolnění. Hladký synchronizovaný výkyv bez vychýlení čelistí.

     -- Konstrukce: Tělo z hliníkové slitiny, čelisti z nerezové oceli jako standard, vestavěný magnetický kroužek, čtyřstranné montážní otvory pro magnetické spínače. Na spodní a boční straně jsou k dispozici montážní otvory. Konstrukce s úzkým prostorem zabraňuje vnikání prachu a nečistot do vnitřního mechanismu.

     -- Provozní režim: Pouze dvojčinný (D), žádné jednočinné varianty NO/NC. Obousměrné ovládání vzduchu s nastavitelnou rychlostí otevírání/zavírání.

     -- Přesnost polohování: Opakujte přesnost polohování ±0,02 mm s konzistentním úhlem výkyvu.

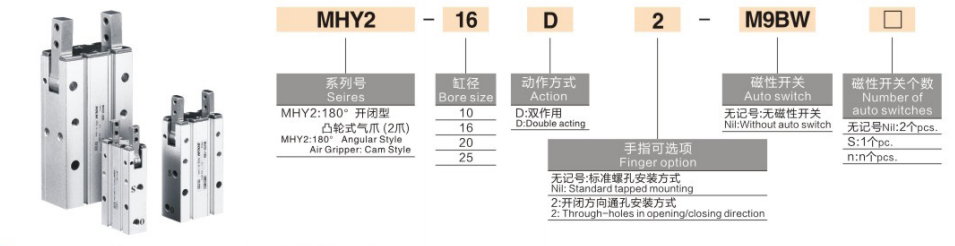

Kompletní pravidlo kódování modelu

  1. Příklad modelu：MHY2-16D-S-M9BW

  2. Standardní reference objednávky

     MHY2-20D-S-M9BW: Otvor 20, dvojčinný, vestavěný magnetický kroužek, magnetický spínač M9B s 1m kabelem.

Technické specifikace Universal Core

Údaje o upínacím momentu a síle (0,5 MPa, referenční upínací vzdálenost L=35 mm)

     Důležitá poznámka: Efektivní upínací síla klesá s prodlužující se upínací vzdáleností L. Při výběru je povinné ověření momentu zatížení.

Preferované scénáře aplikací

  ✅ Vyberte MHY2, pokud:

     -- Vyžaduje ultra široký 180° otvor pro válcové trubky, nepravidelně tvarované díly, nakládací/vykládací a překlápěcí stanice

     -- Kompaktní koncový robotický efektor s nízkou užitečnou zátěží, priorita lehkého designu

     -- Dílenské prostředí s prachem a nečistotami, vyžaduje vnitřní strukturu proti kontaminaci

     -- Potřebujete alternativní řešení, když paralelní chapadlo MHZ2 nemůže uchopit nepravidelné obrobky velkého průměru

  ❌ Nedoporučuje se, vyberte alternativní modely:

     -- Potřebuje jednočinné normálně otevřené / normálně zavřené přidržení při vypnutí → Vyberte otočný chapadlo MHW2

     -- Vyžaduje otvor větší než 25 mm a velkou upínací sílu → Vyberte řadu MHW2 (maximální otvor až 40)

     -- Čistě paralelní lineární upínání s malou dráhou otevření → Zvolte paralelní chapadlo MHZ2

Pokyny pro výběr klíčů

     -- Vyberte otvor podle průměru obrobku a vnějšího rozměru: 10 (malý) →16 →20 →25 (středně velký)

     -- Přidejte příponu -S magnetický kroužek plus magnetické spínače řady M9 pro zpětnou vazbu polohy PLC

     -- Výběr montáže: prázdný pro standardní závitový otvor; přípona -2 pro instalaci s průchozím otvorem vhodnou pro montáž plošiny a držáku

     -- Kontrola zatížení: Udržujte upínací vzdálenost L ≤ 35 mm; udržujte bezpečnostní faktor ≥1,5 pro krouticí moment a upínací sílu

Shrnutí jedné věty

     SOLH MHY2 vačkou poháněný 180° široký otočný pneumatický chapač využívá protiprachovou vačkovou převodovou strukturu, pouze dvojčinný, přesnost opakování ±0,02 mm s volitelným magnetickým spínačem a montáží s průchozím otvorem, lehké kompaktní řešení pro kulaté a nepravidelné odebírání obrobků s velkým průměrem, překlápění a třídění na miniaturním robotickém automatizačním zařízení.
