Koncentrická pneumatická chapadla řady MHS3 / MHS4 (duté středící sklíčidlo s klínovou vačkou)

Značka: SOLH by Richge Technology

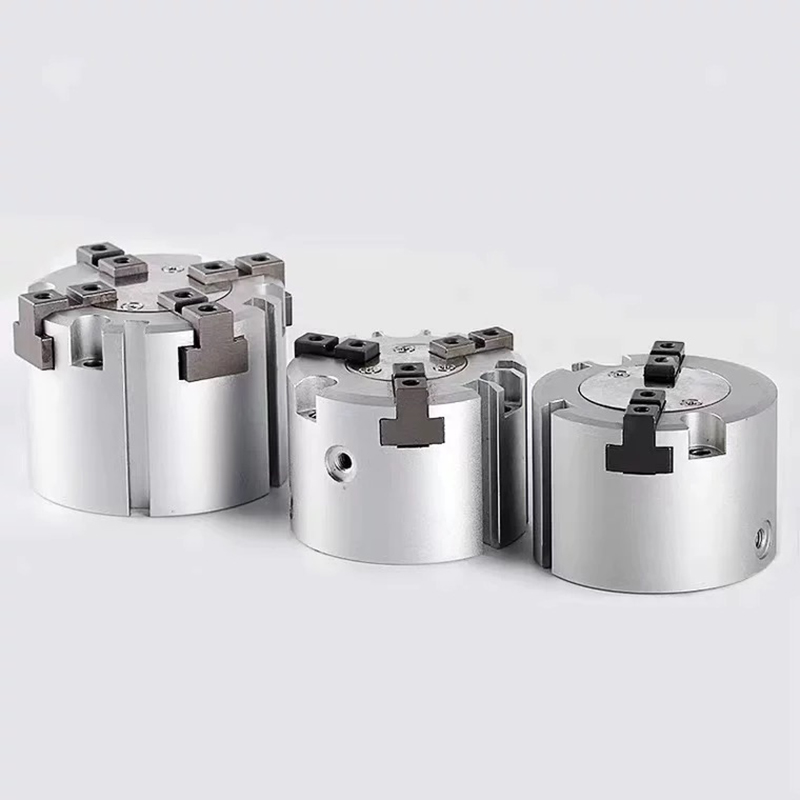

Přehled série

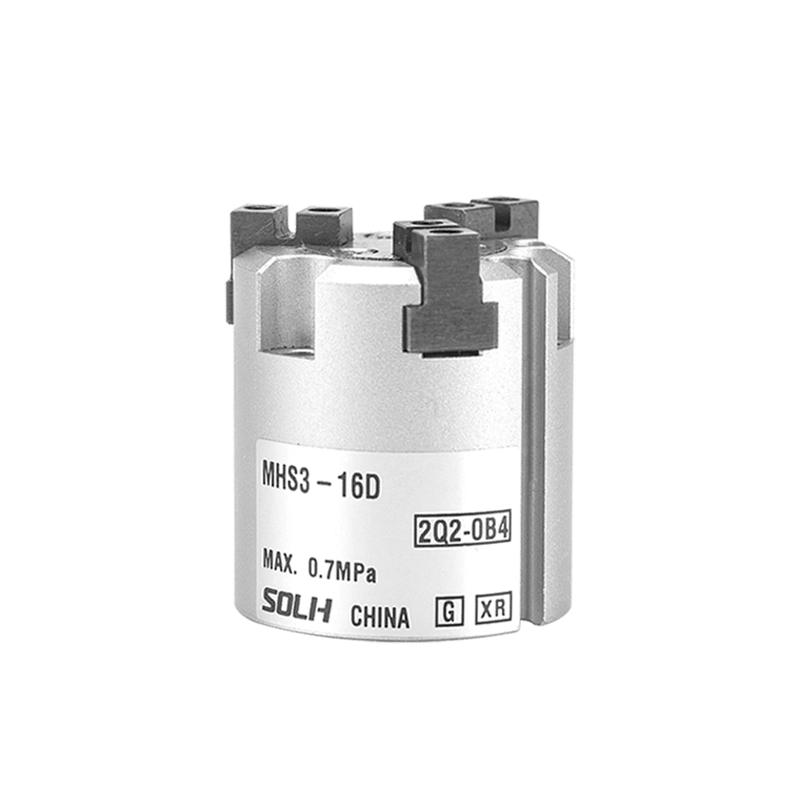

     -- MHS3: 3-čelisťové soustředné paralelní chapadlo poháněné klínovou vačkou. Navrženo pro upínání hřídelí, kotoučů a kruhových obrobků s ultra vysokou souosostí.

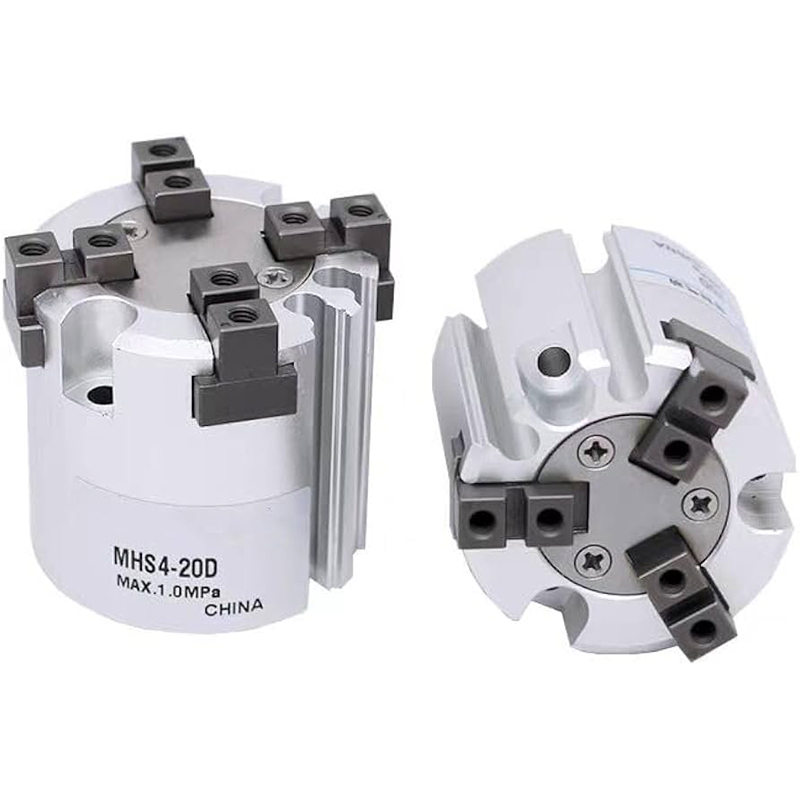

     -- MHS4: 4čelisťové ortogonální paralelní chapadlo pro čtvercové, obdélníkové a nepravidelné součásti, stabilní upnutí zabraňující vychýlení a naklonění.

     -- Režim jízdy: Dvojčinný (D) jako standard; jednočinné normálně zavřené / normálně otevřené volitelné.

     -- Konstrukce: Klínový vačkový převod, vestavěný magnetický kroužek, středový dutý průchozí otvor, vysoká tuhost konstrukce odolná proti opotřebení, bezolejový provoz.

     -- Přesnost polohy: Přesnost opakovaného polohování ±0,01 mm, konzistentní centrální polohování bez posunu.

Hlavní strukturální výhody

  1. Vysoce přesné samostředění pomocí klínové vačky

     - Všechny čelisti se synchronně otevírají a zavírají a sdílejí stejný střed; kruhové díly realizují automatické centrování bez excentricity.

  2. Středový dutý průchozí otvor

     - Umožňuje vedení vzduchových hadic, optických vláken nebo ejektorových kolíků; vhodné pro objímkové obrobky, díly hřídele a procesy průchozího stříhání.

  3. Kompaktní nízkoprofilové lehké tělo

     -- Malá celková výška, ideální pro hustou instalaci na koncovém efektoru robota.

  4. Silná odolnost vůči boční síle

     -- Perfektní pro lisování, ucpávání a zatěžování obráběcích strojů vnější zatěžovací silou.

  5. Vestavěný magnetický kroužek pro všechny velikosti otvorů

     -- Kompatibilní s magnetickými spínači řady M9B / M9BW pro detekci plně otevřeného / plně zavřeného stavu.

  6. Kompletní rozsah vrtání: φ16 / 20 / 25 / 32 / 40 / 50 / 63 / 80 / 100 / 125 mm

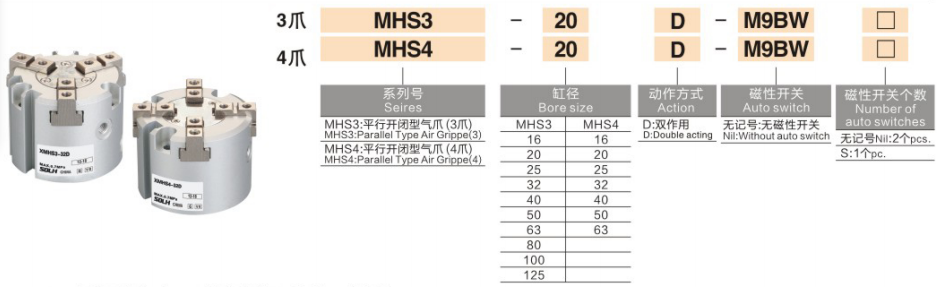

Kompletní pravidlo pojmenování modelů

  1. Příklad modelu: MHS3-32D-M9BW

  2. Referenční příklady standardních objednávek

     -- MHS3-25D: 3-čelisťové, φ25, dvojčinné, bez magnetického spínače

     -- MHS4-40D-2M9B: 4-čelisťové, φ40, dvojčinné, vybavené duálními magnetickými spínači M9B

Všeobecné standardní technické specifikace (zkušební tlak: 0,5 MPa)

  1. Společné parametry

     -- Rozsah provozního tlaku: 0,15 ~ 0,6 MPa

     - Okolní teplota: -10 ~ 60 ℃ (žádná námraza uvnitř vzduchového potrubí)

     -- Maximální provozní frekvence: 120 cyklů za minutu

     -- Přesnost opakovaného polohování: ±0,01 mm

     -- Mazání: Bezolejové provedení, vhodné pro čisté výrobní prostředí

  2. Upínací síla a stůl s jednostranným zdvihem

Porovnání výběru: MHS3 VS MHS4

Způsoby montáže a typické aplikační scénáře

  1. Možnosti montáže

     -- Upevnění pomocí šroubů s čelní plochou + bočních polohovacích kolíků, univerzální pro instalaci robota EOAT

     -- Středový průchozí otvor umožňuje vyhození kolíku vyhazovače; podporují jak vnitřní rozšíření, tak vnější upínání

  2. Typické průmyslové aplikace

     -- Nakládání a vykládání obráběcích strojů: Uchopovací hřídel a kotoučové obrobky

     -- Elektronika 3C: Kruhové terminály, čtvercové čipy, manipulace s miniaturním hardwarem

     -- Obalový průmysl: Těla lahví, umístění trubkového a válcového materiálu

     -- Montážní a lisovací procesy: Lisování ložisek, vkládání pouzdra hřídele, soustředná montáž

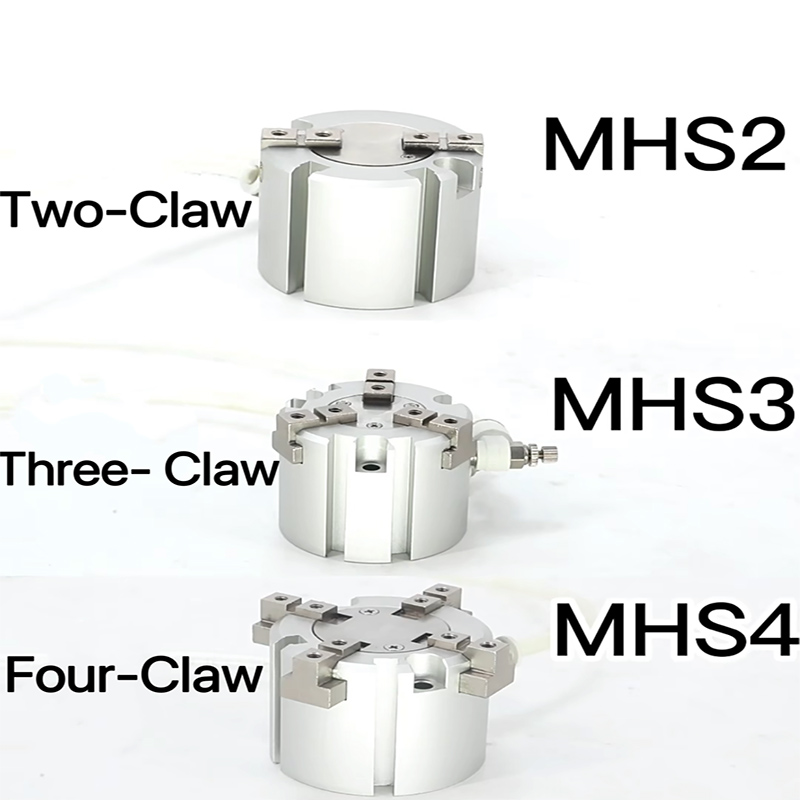

Úplná klasifikace produktů rodiny MHS

     -- MHS2: 2 paralelní čelisti — pro ploché desky a rovinné obrobky

     -- MHS3: 3 soustředné čelisti – preferované řešení pro všechny kruhové součásti

     -- MHS4: 4 ortogonální čelisti – preferované řešení pro čtvercové a obdélníkové díly

     -- MHSJ3: Vybaveno protiprachovým krytem — pro prašná drsná dílenská prostředí

     -- MHSH3: Prodloužený dutý průchozí otvor – určený pro kontinuální průchozí zpracování

Shrnutí jedné věty

     SOLH MHS3 3-čelisťové a MHS4 4-čelisťové klínové vačkové samostředící duté pneumatické chapadla poskytují ±0,01 mm vysoce přesné soustředné polohování s volitelnou jedno/dvojčinnou konfigurací a centrálním průchozím otvorem, kompatibilní s magnetickými spínači řady M9; MHS3 pro kruhové hřídelové/diskové části, MHS4 pro čtvercové a obdélníkové součásti, široce používané v nakládání obráběcích strojů, 3C automatizaci a přesných montážních stanicích lisovaných spojů.
