Značka: SOLH by Richge Technology

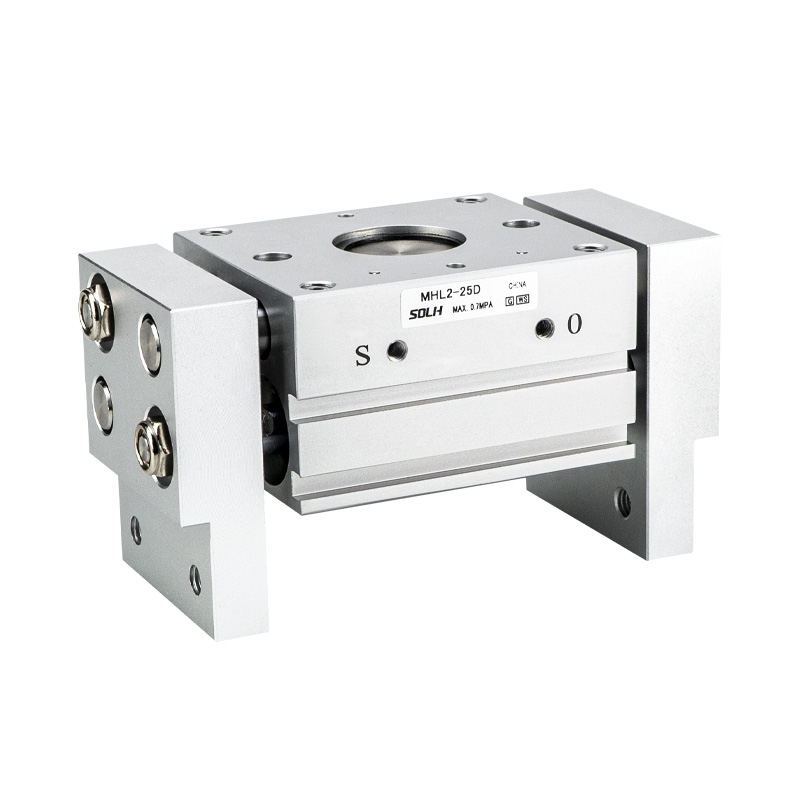

Řada SOLH MHL2 je synchronní paralelní chapadlo s hřebenem a pastorkem se širokým zdvihem. Hlavní výhody: silná upínací síla, ultra široký zdvih otevření, vysoká strukturální tuhost a všestranné možnosti montáže. Vhodné pro přepravu těžkých a velkých obrobků, uchopení velkých dílů a paralelní upínání s vysokým zatížením. Široce používané v automatizovaném nakládání/vykládání, upínání obráběcích strojů a balicích strojů.
-- Převod: Hřebenový a pastorkový mechanismus zajišťuje synchronní pohyb čelistí bez přesazení; dvojité uspořádání pístu poskytuje silnou upínací sílu v kompaktním obrysu.
-- Konstrukce: Tělo z hliníkové slitiny, čelisti z nerezové oceli, vestavěný magnetický kroužek. Všechny otočné hřídele mají pryskyřicová ložiska impregnovaná olejem a integrovaná těsnění proti prachu, dobrá odolnost proti prachu a prodloužená životnost.
-- Provozní režim: Pouze dvojčinný (D), žádná jednočinná varianta. Vestavěný nastavitelný plyn pro plynulé ovládání rychlosti. Čtyři montážní otvory pro magnetické spínače pro flexibilní rozložení detekce polohy.
-- Výběr zdvihu: 3 standardní zdvihy na vrtání: D (krátký) / D1 (střední) / D2 (dlouhý), kompatibilní s upínáním s vnějším průměrem a uchopením s vnitřním průměrem pro různé šířky obrobku.
-- Přesnost polohy: Přesnost opakovaného polohování ±0,1 mm, stabilní upínací výkon při vysokém zatížení.

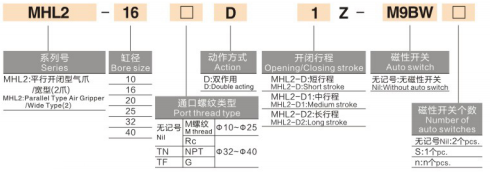

1. Příklad modelu：MHL2-32D2-TF-M9BW
|
Segment |
Kód |
Popis |
|
1 |
MHL2 |
Řada: Široko otevírací paralelní pneumatický chapač |
|
2 |
32 |
Velikost otvoru: 10, 16, 20, 25, 32, 40 mm (pokrývá malé, střední a těžké zatížení) |
|
3 |
D/D1/D2 |
Stupeň zdvihu D = Krátký zdvihD1 = Střední zdvihD2 = Dlouhý zdvih |
|
4 |
TN/TF |
Specifikace vlákna portuTN = vlákno NPT; TF = G závit (speciální pro ø32/40)ø10~25 výchozí M metrický závit |
|
5 |
-M9BW |
Model magnetického spínačeM9B(NPN) / M9N(PNP) / M9PW=1m kabel / L=3m / Z=5m |
|
6 |
Vlastní přípona |
-X28: Nastavitelná uzavřená šířka-X53: Těsnění EPDM-X79: Potravinářské mazivo a další vlastní možnosti |
2. Standardní reference objednávky
MHL2-40D2-TF-M9BL Vrt 40, dlouhý zdvih D2, port G závit, vestavěný magnet, spínač M9B s 3m kabelem.
|
Položka parametru |
Standardní specifikace |
| Konfigurace čelistí |
2 čelisti, paralelní lineární otevírání a zavírání |
| Provozní režim |
Pouze dvojité působení |
| Provozní tlak |
ø10~25: 0,15~0,6 MPaø32~40: 0,1~0,6 MPa (doporučeno: 0,5 MPa) |
| Důkazný tlak |
1,0 MPa |
| Okolní teplota |
-10 ~ 60 ℃ (žádná námraza uvnitř potrubí) |
| Opakujte přesnost polohy |
±0,1 mm |
| Maximální provozní frekvence |
Snižuje se zvýšením vrtání a zdvihuø10D ≈ 60 cpm; ø40D2 ≈ 20 cpm |
| Závit pro vzduchový port |
ø10~25: M5×0,8ø32~40: Rc1/8 (TN/TF/NPT volitelné) |
| Mazání |
Bezolejový provoz; potravinářské / vysokoteplotní mazivo k dispozici na vyžádání |
| Držák magnetického spínače |
Čtyři montážní sloty, podporují 1~2 magnetické spínače |
| Způsoby montáže |
Závitové otvory v těle / boční montáž / axiální montáž / průchozí otvor, kompatibilní s více orientací |
|
Vrtání (mm) |
Referenční vzdálenost svorky (mm) |
Upínací síla (N) |
Kód modelu D/D1/D2 |
Jednostranný zdvih (mm) |
Celkový rozsah otevření (mm) |
Čistá hmotnost (g) |
|
10 |
40 |
14 |
MHL2-10D/D1/D2 |
20/40/60 |
20/40/60 |
280/345/425 |
|
16 |
40 |
45 |
MHL2-16D/D1/D2 |
30/60/80 |
30/60/80 |
585/795/935 |
|
20 |
40 |
74 |
MHL2-20D/D1/D2 |
40/80/100 |
40/80/100 |
1025/1495/1690 |
|
25 |
40 |
131 |
MHL2-25D/D1/D2 |
50/100/120 |
50/100/120 |
1840/1850/2775 |
|
32 |
80 |
228 |
MHL2-32D/D1/D2 |
70/120/160 |
70/120/160 |
2905/3275/3820 |
|
40 |
80 |
396 |
MHL2-40D/D1/D2 |
100/160/200 |
100/160/200 |
5270/6830/7905 |
⚠️ Poznámka: Referenční vzdálenost svorky: 40 mm pro ø10~25; 80 mm pro ø32~40. Efektivní upínací síla klesá, když se zvětšuje prodloužení čelisti. Bezpečnostní faktor ≥1,5 musí být vyhrazen během ověřování zatížení.
-- Těžké / nadrozměrné obrobky vyžadující silnou upínací sílu a široký zdvih otevření, jako jsou těžké trubky, desky a misky na materiál
-- Aplikace vyžadující synchronní paralelní pohyb bez vychýlení, s flexibilním vícesměrným uspořádáním montáže
-- Náročné pracovní podmínky náchylné k prachu (zatížení obráběcího stroje, manipulace s odlitky), vyžadující spolehlivou odolnost proti prachu a dlouhou životnost
-- Systémy vyžadující jak upínání vnějšího průměru, tak uchopení vnitřního průměru, kompatibilní s více velikostmi dílů prostřednictvím možností 3 zdvihů
-- Před výběrem otvoru nejprve určete zatížení: Vypočítejte požadovanou upínací sílu na základě hmotnosti obrobku, délky vysunutí čelisti a bezpečnostního faktoru ≥ 1,5, poté nastavte odpovídající velikost otvoru.
-- Zvolte zdvih podle šířky obrobku: Prioritní sekvence D(krátká) → D1(střední) → D2(dlouhá), zabraňte nadbytečnému nadměrnému zdvihu.
-- Detekce polohy: Vybavte se magnetickými spínači řady D-M9□ (NPN/PNP/bezkontaktní) pro zpětnou vazbu otevřená/zavřená čelist; čtyři montážní otvory umožňují flexibilní uspořádání.
- Konfigurace montáže a portu: ø10~25 přijmout M5×0,8; ø32~40 vyberte Rc1/8 se závitem TN/TF/NPT. Vyberte základnu se závitem / skrz / boční montáž podle povrchu instalace.
-- Ochrana proti prachu a údržba: Standardní integrovaná škrabka na prach. Přidejte -X85/-X86 prachotěsnou uživatelskou verzi pro silně prašná prostředí; pravidelně čistěte ložiska a těsnicí kroužky.
Širokozdvihový paralelní pneumatický chapač SOLH MHL2 s ozubeným hřebenem a pastorkem poskytuje velkou upínací sílu se třemi možnostmi zdvihu, vestavěnou prachotěsnou konstrukcí a vícesměrnou montáží, kompatibilní s uchopením s vnějším a vnitřním průměrem, ideální uchopovač pro velké zatížení pro nakládání obráběcích strojů, manipulaci s deskami a zásobníky a zařízení pro automatizaci balení.
