Kompaktní válec s vodicí tyčí řady MGQ

Tenký kompaktní válec s vodicí tyčí řady MGQ | Vysoce tuhý pneumatický válec proti rotaci

Značka: SOLH by Richge Technology

Přehled produktu a základní strukturální vlastnosti

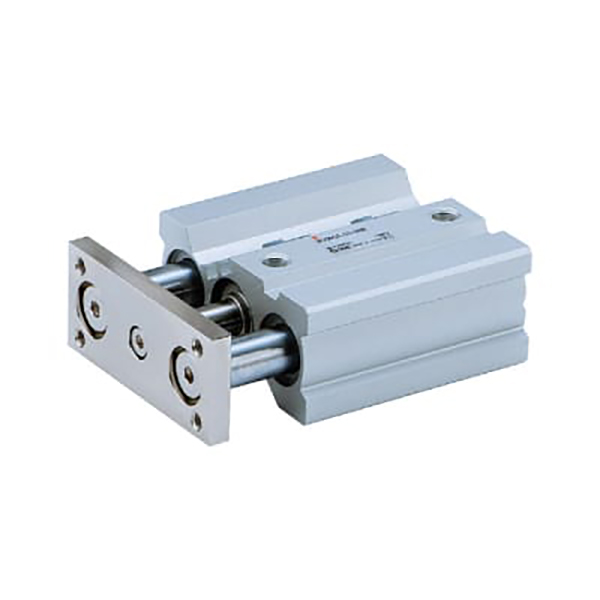

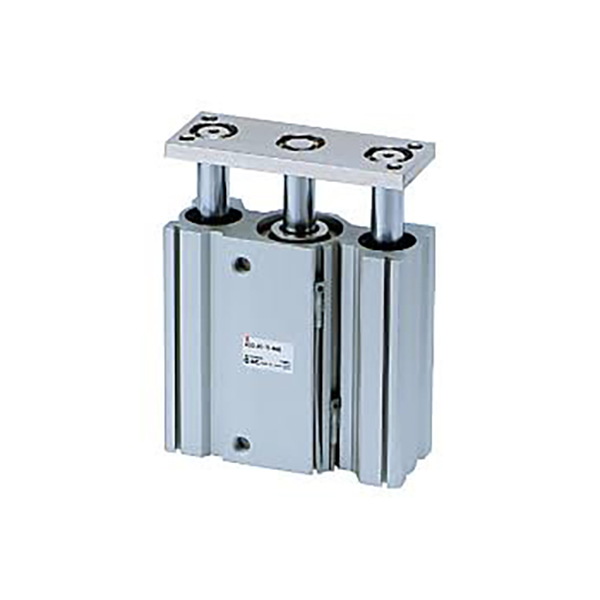

     Řada SOLH MGQ je tenký integrovaný válec vodicí tyče určený pro prostorově omezené automatizační stanice. Díky ultratenké integrované konstrukci vodicí tyče poskytuje vynikající odolnost proti bočnímu zatížení a vysoce přesný výkon proti rotaci. Tato řada pokrývá celou řadu vrtání od φ12 mm do φ100 mm a nabízí dvě konfigurace ložisek jádra: kluzné ložisko MGQM a kuličkové ložisko MGQL. Je široce používán pro scénáře přesného tlačení, zvedání, zastavování obrobků a polohování, které vyžadují kompaktní instalaci, pevné vedení a provoz s nulovým vychylováním.

Klíčové strukturální výhody

• Ultratenké integrované tělo: Vodicí tyče a tělo válce jsou integrálně lisované, což snižuje celkovou tloušťku o 50 % ve srovnání s tradičními válci vodicí tyče. Je to optimální volba pro vysoce kompaktní design zařízení a prostorově omezené rozvržení instalace.

• Dvojitá vodicí konstrukce s vysokou tuhostí: Symetrická duální podpěra vodicí tyče výrazně zvyšuje odolnost proti bočnímu zatížení, přičemž boční nosnost je více než dvojnásobná oproti běžným dorazovým válcům. Účinně odolává ohybu a kroucení, přizpůsobuje se excentrickému zatížení a nárazovým pracovním podmínkám.

• Špičková přesnost proti rotaci: Typ kuličkového ložiska MGQL dosahuje ultra vysoké přesnosti bez rotace ±0,04°~±0,08° (vyšší přesnost s větším vrtáním); Typ kluzného ložiska MGQM nabízí stabilní přesnost polohování ±0,05°~±0,10°, splňující různé požadavky na přesné polohování.

• Konfigurace dvou ložisek pro úplné scénáře: Kluzné ložisko (MGQM) pro vysoce zatěžované, prašné a drsné prostředí s nízkou cenou; kuličkové ložisko (MGQL) pro ultra plynulý pohyb s nízkým třením a vysokofrekvenční přesné cyklování.

• Standardní prémiová konfigurace: Vestavěný magnetický kroužek pro kompatibilitu s magnetickým spínačem, dvojité pryžové tlumiče pro stabilní provoz a bezolejové bezúdržbové provedení, vhodné pro čisté průmyslové prostředí.

• Kompletní standardní specifikace: Kompletní velikosti vrtání od φ12 mm do φ100 mm, se standardním zdvihem v rozsahu od 25 mm do 250 mm, pokrývají většinu scénářů řízení automatizace středního a velkého zatížení.

Kompletní pravidla pro pojmenování modelů

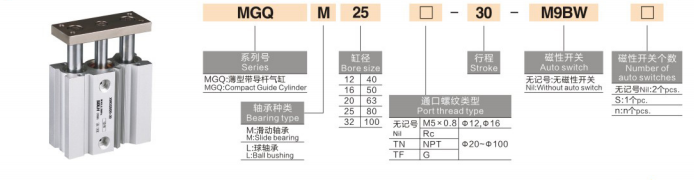

Příklad modelu: MGQM32-50-M9BW-XB6

Referenční příklady standardních objednávek

• MGQM25-30: vrtání 25 mm, zdvih 30 mm, standardní typ kluzného ložiska

• MGQL40-75-2M9B: vrtání 40 mm, zdvih 75 mm, typ kuličkového ložiska s duálními magnetickými spínači

• MGQM50-100-XB6: vrtání 50 mm, zdvih 100 mm, model s kluzným ložiskem odolným vůči vysokým teplotám

Standardní základní technické parametry

(Standardní testovací podmínky: 20℃ normální teplota, jmenovitý tlak 0,5 MPa)

1. Obecné parametry výkonu

• Rozsah pracovního tlaku: 0,12~1,0 MPa (φ12/16); 0,1~1,0MPa (φ20~100)

• Okolní teplota: -10℃~60℃ (konvenční prostředí bez ledu); -10℃~150℃ (XB6 vysokoteplotní verze)

• Provozní rychlost pístu: 50~500 mm/s (φ12~63); 50~400 mm/s (φ80/100 velký otvor)

• Režim vyrovnávací paměti: Standardní pryžový nárazník s dvojitým koncem; volitelný tlumič vzduchového polštáře pro vysoce náročné pracovní podmínky

• Režim mazání: Bezolejový bezúdržbový provoz, vhodný pro čisté dílny

2. Teoretická data tahu (@0,5MPa, jednotka: N)

3. Údaje o hmotnosti produktu (50 mm zdvih, jednotka: kg)

Srovnání výběru jádra MGQM vs MGQL

Způsoby montáže a typické aplikační scénáře

1. Flexibilní vícemontážní design

• Přímá montáž na tělo: Vyhrazené otvory pro šrouby na horní, spodní a boční ploše pro přímé upevnění; modely nad φ32 mm jsou vybaveny 4strannými drážkami spínače pro instalaci všesměrového magnetického spínače, což umožňuje rychlou montáž a údržbu.

• Volitelná pomocná montáž: K dispozici jsou příruby (F) a nožní konzoly (L), které podporují horizontální a vertikální víceúhlové uspořádání pro přizpůsobení různým konstrukčním návrhům zařízení.

2. Základní průmyslové aplikace

• Automatizace dopravníkové linky: Zastavení obrobku, umístění palet a zvedání materiálu; silná odolnost proti nárazu zabraňuje posunutí obrobku při vysokorychlostní dopravě a omezování.

• 3C elektronické přesné zpracování: vysunutí kolíku desky plošných spojů, umístění zalisování svorek a posunutí lehkého obrobku; vysoká přesnost proti rotaci zajišťuje přesnou montáž s nulovým vychýlením.

• Balicí stroje: Pohánění přepážky materiálu, přepínání vrat sila a tlačení materiálu na krátkou vzdálenost; ultratenké tělo se dokonale přizpůsobí uspořádání kompaktního balicího zařízení.

• Obecná průmyslová automatizace: Zvedání přípravků, vyhazování dílů a excentrické pohony nákladu; nahrazuje tradiční samostatné kombinace válec + vodicí tyč, aby se zjednodušila struktura zařízení a snížily náklady.

Komplexní srovnání MGQ vs MGP vs MGG Series

Průvodce rychlým výběrem ve třech krocích

1. Výběr velikosti vrtání: Vypočítejte požadovaný tah na základě skutečného zatížení; zvolte velikost vrtání s teoretickým tahem ≥ skutečné zatížení × 1,5, s rezervou 50% bezpečnostní rezervy, aby se zabránilo přetížení.

2. Výběr typu ložiska: Zvolte kluzné ložisko MGQM pro vysoce zatížené, prašné a excentrické pracovní podmínky; zvolte kuličkové ložisko MGQL pro vysoce přesné polohování a vysokofrekvenční cyklický pohyb.

3. Volba funkční konfigurace

￮ Požadavek detekce polohy: Vybavte magnetickými spínači M9B/M9BW (dostupná 4stranná instalace pro otvor ≥32 mm)

￮ Prostředí s vysokou teplotou: Vyberte možnost -XB6 odolná vůči vysokým teplotám (max 150 ℃)

￮ Provoz s vysokým dopadem: Upgrade na volitelný nárazník se vzduchovým polštářem (standardně s pryžovým nárazníkem)

Shrnutí jedné věty

     Ultratenký válec vodicí tyče s vysokou tuhostí řady SOLH MGQ integruje prostorově úsporný design, silnou antilaterální nosnost a ultra vysokou přesnost proti rotaci, což poskytuje nákladově efektivní a vysoce stabilní řešení lineárního pohonu pro kompaktní, přesné a vysoce výkonné automatizační zastavovací, zdvihací a tlačné stanice.
