Tenký kompaktní válec s vodicí tyčí řady MGP | Vysoce pevný nerotační pneumatický válec

Značka: SOLH by Richge Technology

Přehled produktu a strukturální vlastnosti

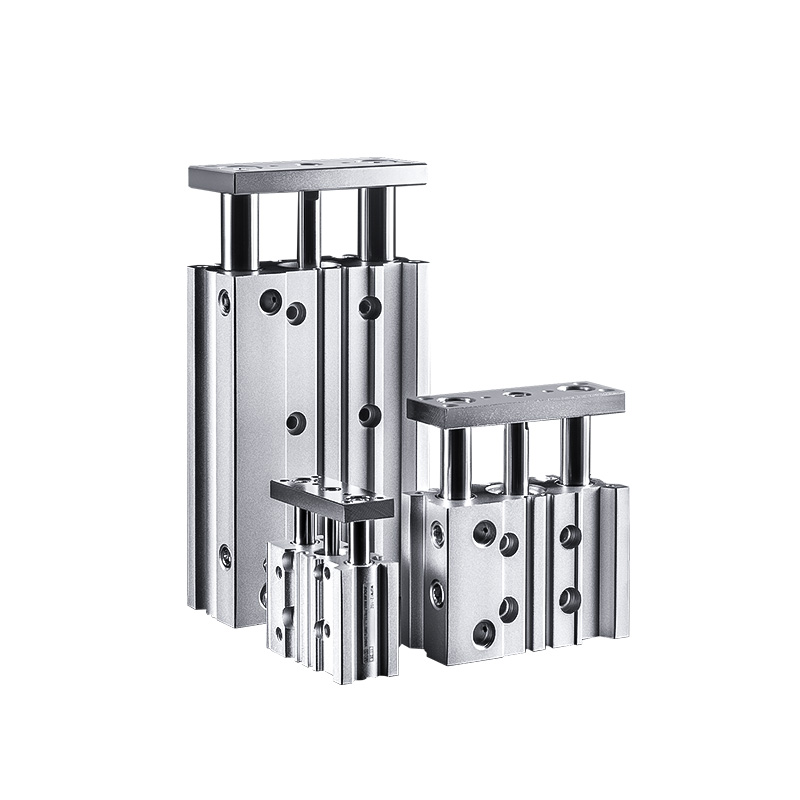

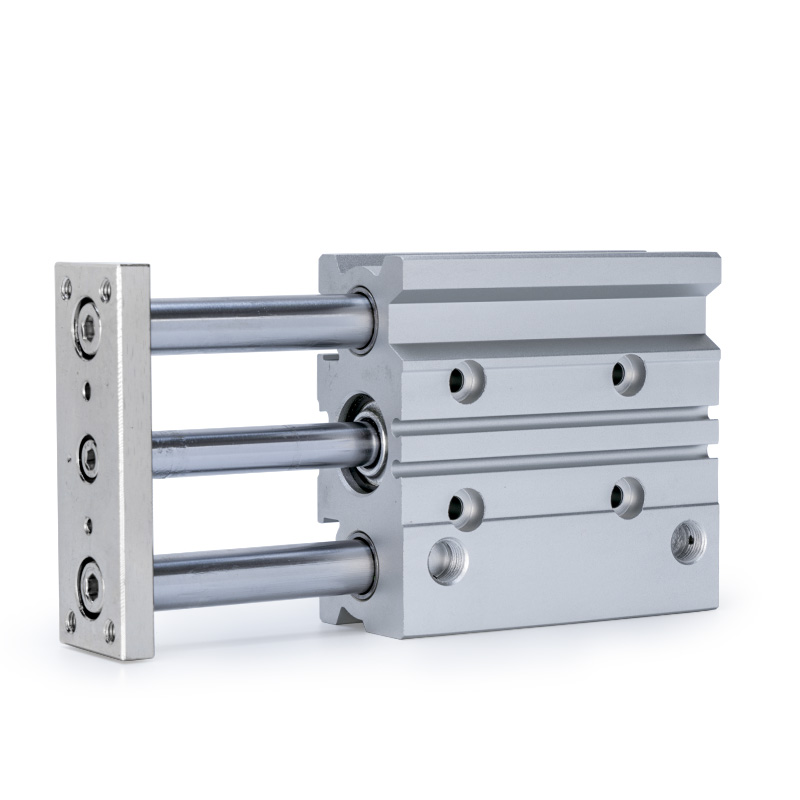

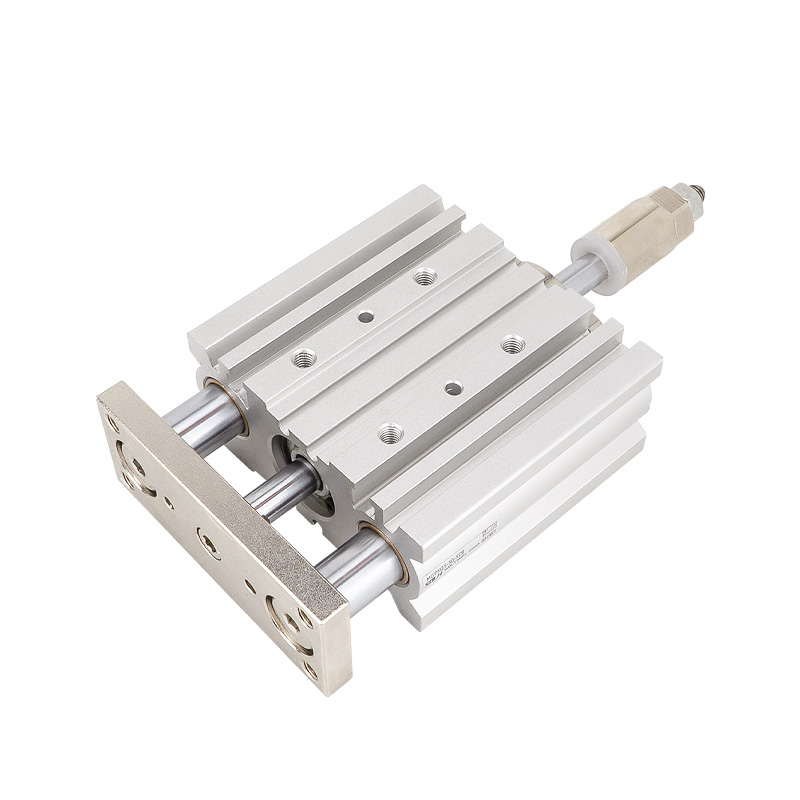

     Řada SOLH MGP je vysoce tuhý válec s dvojitou vodicí tyčí tenkého typu, který integruje tělo válce, dvojité vodicí tyče a přesná ložiska. Díky vestavěné odolnosti proti zkroucení a silné odolnosti proti bočnímu zatížení nevyžaduje žádný externí vodicí mechanismus. Díky plochému ultratenkému tělu a lehké konstrukci (hmotnost snížená o 17%~24% ve srovnání s konvenčními válci) dokonale zapadá do kompaktních automatizačních uspořádání pro scénáře lisování, polohování, zvedání a přenášení obrobků. Tři typy vyměnitelných ložisek pokrývají náročné, vysokorychlostní a ultra přesné pracovní podmínky a realizují plnohodnotná univerzální řešení lineárního pohonu.

Hlavní strukturální výhody

• Konstrukce koaxiální dvojité vodicí tyče: Píst a duální vodicí tyče mají integrované koaxiální uspořádání pro zajištění synchronního provozu, účinně eliminující vychýlení a kroucení během pohybu a výrazně zlepšit celkovou tuhost a stabilitu.

• Volitelné Multi-Type Buffering: Standardní dvojité pryžové tlumiče pro konvenční stabilní provoz; volitelný tlumič vzduchového polštáře (typ AZ, dostupný pro vrtání ≥20 mm) pro eliminaci tuhého nárazu během vysokorychlostního a cyklického pohybu s velkým zatížením.

• Ultratenké lehké tělo: Optimalizovaná plochá tenká konstrukce šetří instalační prostor a snižuje celkovou hmotnost zařízení, vhodná pro vysoce integrované kompaktní automatizované zařízení.

• Vestavěná magnetická drážka: Vyhrazená drážka vodicí tyče pro přímou instalaci magnetického spínače bez dalších držáků, což umožňuje jednoduchou a úhlednou konfiguraci zpětné vazby signálu polohy.

Tři základní podřady (klasifikace ložisek a základ pro výběr klíče)

     Řada MGP je rozdělena do tří podmodelů založených na vnitřních nosných strukturách, které pokrývají vysokorychlostní scénáře s nízkým třením, odolné proti opotřebení a velmi přesné scénáře s nulovou vůlí, což je základním základem pro rychlý výběr modelu.

Kompletní pravidla pro pojmenování modelů

Příklad modelu: MGPM20-50Z-M9B

1. Definice segmentu kódu

• Kód série: MGP + přípona ložiska (M/L/A), představující tenký válec s dvojitou vodicí tyčí s různými konfiguracemi ložisek

• Velikost otvoru: 12/16/20/25/32/40/50/63/80/100 (mm, úplné průmyslové standardní specifikace)

• Délka zdvihu: 5/10/15/20/25/30/40/50/75/100/125/150/200/250/300 mm (standardní plný rozsah zdvihu)

• Konfigurace vyrovnávací paměti a magnetického prstence

￮ Z: Standardní typ, dvojitý pryžový nárazník + vestavěný magnetický kroužek, kompatibilní s instalací magnetického spínače

￮ AZ: Typ nárazníku se vzduchovým polštářem (pouze pro vrtání ≥20 mm), účinně odolává nárazům při vysokorychlostním provozu a při vysokém zatížení

￮ Žádná přípona: Bez magnetického kroužku nelze magnetický spínač nainstalovat

• Magnetický spínač: Volitelné modely M9B, A93, D-M9N a další, přímo instalované do drážek vodicích tyčí bez montážních držáků

2.Příklady typických zakázek

• MGPM20-50Z: vrtání 20 mm, zdvih 50 mm, kluzné ložisko, standardní pryžový nárazník s magnetickým kroužkem

• MGPL25-100Z-A93: vrtání 25 mm, zdvih 100 mm, vysokorychlostní typ s kuličkovým ložiskem, s magnetickým spínačem A93

• MGPA32-75AZ: vrtání 32 mm, zdvih 75 mm, vysoce přesné ložisko, vzduchový polštář pro vysoce přesný provoz proti nárazu

Obecné základní technické parametry

(Standardní testovací podmínky: 20℃ normální teplota, jmenovitý pracovní tlak)

• Provozní režim: Dvojčinný vratný pohyb

• Rozsah pracovního tlaku: 0,12~1,0 MPa; Minimální startovací tlak: 0,1MPa

• Důkazný tlak: 1,5 MPa

• Okolní teplota: -10℃~60℃ (vyžaduje prostředí bez ledu)

• Provozní rychlost: 50~500 mm/s (MGPL max 500 mm/s; MGPM/MGPA max 400 mm/s)

• Režim vyrovnávací paměti: Standardní pryžový nárazník s dvojitým koncem; tlumič vzduchového polštáře volitelný pro vrtání 20~100 mm

• Přesnost bez rotace: MGPM ±0,05~0,07 mm; MGPL ±0,03~0,05 mm; MGPA ±0,01 mm

Specifikace velikosti portu

• Vrtání 12/16mm: M5×0,8

• Vrtání 20/25/32mm: PT1/8

• Vrtání 40/50mm: PT1/4

• Vrtání 63/80/100mm: PT3/8

Teoretická data tahu a tahu (@0,5 MPa, jednotka: N)

Pokyny pro rychlý výběr v jedné větě

1. Výběr modelu ložiska: Zvolte MGPM pro prostředí s velkým zatížením, odolností proti opotřebení a prašným prostředím; zvolte MGPL pro vysokou rychlost, nízké tření a časté cyklování; zvolte MGPA pro extrémně přesné polohování a požadavky na vysokou přesnost opakování.

2. Konfigurace magnetického prstence: Vyberte příponu Z pro zařízení vyžadující detekci polohy a zpětnou vazbu signálu; pokud není potřeba žádná funkce spínače, zvolte jiný než základní typ.

3. Výběr režimu vyrovnávací paměti: Přijměte AZ vzduchový polštář pro vysokorychlostní pracovní podmínky s dlouhým zdvihem a velkým nárazem; standardní pryžový nárazník je použitelný pro konvenční obecné scénáře.

4. Přizpůsobení vrtání a zdvihu: Vyberte vhodnou velikost otvoru podle skutečného zatížení a požadavků na tah; standardní rozsah zdvihu je 5~300 mm, aby vyhovoval většině požadavků průmyslové automatizace.

Typické aplikační scénáře

• Elektronická automatizace: Umístění desky plošných spojů, lisování součástek, zvedání mikromodulů a přesná montáž elektronických součástek.

• Přesné detekční zařízení: Zvedání detekční sondy, polohování a upínání obrobku, vysoce přesné uchycení a kalibrace.

• Balicí a logistické stroje: Přenášení obrobku na krátkou vzdálenost, zvedání materiálu a polohování, stabilní vratné podávání.

• Obecná průmyslová automatizace: Kompaktní zařízení omezující polohování, lisovací pomocné lisování, nízkorychlostní těžký cyklický provoz v prašných dílnách.

Shrnutí jedné věty

     Tenký kompaktní válec vodicí tyče řady SOLH MGP integruje tři konfigurace ložisek pro pokrytí náročných, vysokorychlostních a ultrapřesných scénářů, vyznačuje se vysokou tuhostí, silnou odolností proti bočnímu zatížení a prostorově úsporným designem, který slouží jako nejuniverzálnější univerzální lineární hnací válec s dvojitým vedením pro průmyslovou automatizaci.
