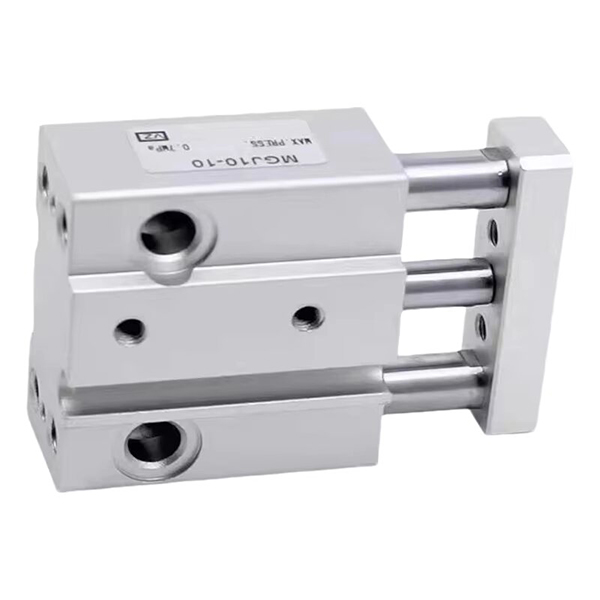

Ultrakompaktní mini válec s vodicí tyčí řady MGJ | Vysoce přesný typ proti rotaci

Značka: SOLH by Richge Technology

Přehled produktu

     Řada SOLH MGJ je ultra malý, vysoce přesný a lehký válec vodicí tyče speciálně navržený pro scénáře mikro automatizace. Tato řada se vyznačuje ultrakompaktní miniaturizovanou strukturou, přesností ±0,1° proti rotaci, dvousměrnou montáží a jednostranným centralizovaným designem potrubí a kabeláže, tato řada pokrývá pouze velikosti vrtání φ6 a φ10 s ultrakrátkým zdvihem v rozmezí od 5 mm do 20 mm. Je dokonale přizpůsoben pro mikrozátěžové, prostorově omezené a vysoce přesné polohovací aplikace v elektronických zařízeních, lékařských nástrojích a přesných strojích a slouží jako hlavní výkonná součást pro miniaturní automatizované systémy.

Umístění jádra a konstrukční prvky

1.Extrémní miniaturizace a ultrakompaktní velikost

• Ultra-malé pokrytí specifikací: K dispozici ve velikostech φ6 mm a φ10 mm s ultra malým otvorem, s přizpůsobenými krátkými zdvihy 5/10/15 mm (φ6) a 5/10/15/20 mm (φ10), určené výhradně pro požadavky na řízení mikrozdvihů.

• Slim & Thin Body Dimension: Ultrakompaktní model MGJ6 se vyznačuje ultratenkým a úzkým tělem o velikosti 23+zdvih (délka) × 29 mm (šířka) × 14,5 mm (výška), zabírá minimální instalační prostor a přizpůsobuje se vysoce integrovanému kompaktnímu uspořádání zařízení.

2.Vysoce přesný výkon proti rotaci

• Řada MGJ, vybavená vestavěnými dvojitými vodícími tyčemi a integrovanou strukturou vodícího rámu, dosahuje vynikající schopnosti proti vychýlení. Dosahuje ultranízké tolerance otáčení±0,1°, účinně zamezuje odchylkám polohy během upínání mikročástí, montáži a jemném seřizování a zajišťuje konzistentní a vysoce přesné polohování.

3.Flexibilní montáž a centrálníDesign potrubí

• Oboustranná montážní podpora: Spodní i zadní plocha jsou vyhrazeny pro pevnou instalaci a podporují víceúhlové uspořádání v úzkých a stísněných prostorách se silnou přizpůsobivostí scéně.

• Jednostranné centralizované potrubí a elektroinstalace: Vzduchové potrubí a vedení magnetických spínačů jsou uspořádány na jedné straně jednotně, což zajišťuje úhledné a standardizované zapojení během hustého víceválcového uspořádání, což zjednodušuje instalaci na místě a pozdější údržbu.

• Instalace dvojitého spínače pro ultrakrátký zdvih: Dokonce i minimální zdvih 5 mm může být vybaven dvěma magnetickými spínači, které realizují komplexní detekci polohy obou konců zdvihu bez mrtvého úhlu.

4.Lehký a odolný cyklický provoz

• Ultralehká tělesná hmotnost: Extrémně nízká celková hmotnost — MGJ6-5 je pouze 27,3 g a maximální specifikace MGJ10-20 je pouze 63,2 g, což výrazně snižuje zatížení zařízení a je vhodné pro lehké mikroautomatizované mechanismy.

• Bezúdržbový a stabilní provoz: Přijímá design bezolejového mazání s dvojitými pryžovými tlumiči, podporuje dlouhodobý vysokofrekvenční cyklický pohyb s nízkou zátěží, vyznačuje se nízkou hlučností, stabilním provozem a dlouhou životností.

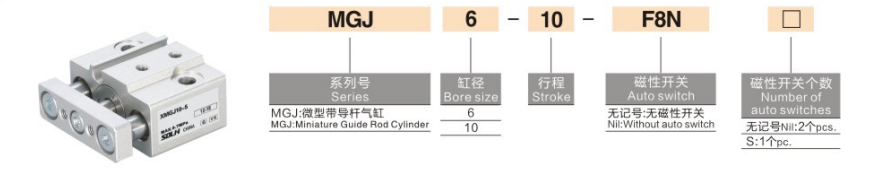

Kompletní pravidlo kódování modelu

Příklady modelů: MGJ6-10-F8N | MGJ10-15S

Referenční příklady standardních objednávek

• MGJ6-5: otvor φ6, zdvih 5 mm, standardní typ bez magnetického spínače

• MGJ10-15-2S: otvor φ10, zdvih 15 mm, vybavený 2 magnetickými spínači pro detekci polohy na obou koncích

• MGJ6-10-F8N: vrtání φ6, zdvih 10 mm, spárováno s magnetickým spínačem D-F8N

Základní technické specifikace (20℃, 0,5MPa standardní stav)

1. Základní všeobecné specifikace

• Provozní režim: Dvojčinný vratný pohyb

• Rozsah pracovního tlaku: 0,15~0,7MPa; Kontrolní tlak: 1,05 MPa

• Okolní teplota: -10℃~60℃ (pracovní prostředí bez ledu)

• Provozní rychlost pístu: 50~500 mm/s

• Režim vyrovnávací paměti: Dvojitý pryžový nárazník pro stabilní absorpci nárazu

• Režim mazání: Bezolejový bezúdržbový provoz

2.Teoretický výstupní tah (@0,5 MPa)

3.Specifikace hmotnosti produktu (g)

Typické scénáře průmyslových aplikací

• Elektronická přesná zařízení: Mikroupínání součástí mobilního telefonu a fotoaparátu, zatlačování malých desek plošných spojů, umístění krimpování svorek a přesné sestavení mikromodulů.

• Lékařské přístroje: Přepínání miniaturních ventilů, zvedání a spouštění vzorkovací jehly a přesné řízení minimálně invazivního lékařského vybavení, splňující požadavky na čistý a stabilní provoz na lékařské úrovni.

• Přesné stroje a optika: Polohování sestavy mikročástí, jemné nastavení optické čočky, kalibrace mikroposuvu detekční sondy a vysoce přesné mechanismy mikronastavení.

• Polovodičový průmysl: Mikropřeklad malých waferů, zvedání a polohování miniaturních přípravků a výkonná činnost s nízkou zátěží v bezprašných čistých polovodičových dílnách.

Srovnání jádra řady MGJ vs. řady MGP (mini vs standardní)

Průvodce rychlým výběrem

1. Výběr velikosti vrtání: Zvolte φ6mm pro pracovní zatížení ≤10N; zvolte φ10mm pro pracovní zatížení ≤30N, pro stabilní provoz použijte bezpečnostní faktor ≥2.

2. Výběr specifikace zdvihu: Vyberte 5/10/15/20 mm ultrakrátký zdvih podle aktuálních požadavků na řízení s malým zdvihem.

3. Konfigurace magnetického spínače: Vyberte 2S pro detekci polohy se dvěma konci; vyberte single S pro zpětnou vazbu signálu s jedním koncem; bez označení základního modelu bez spínače.

Shrnutí jedné věty

     Ultrakompaktní mini válec vodicí tyče řady SOLH MGJ se vyznačuje mikro velikostí, ±0,1° vysokou přesností proti otáčení, lehkým bezolejovým provozem a flexibilní montáží, což je optimální vysoce přesný mikropneumatický pohon pro prostorově omezenou miniaturní automatizaci, lékařské a elektronické zařízení.
