Válec s vodicí tyčí s dlouhým zdvihem řady MGG | Pneumatický válec s ultra vysokou tuhostí

Značka: SOLH by Richge Technology

Přehled produktu a základní strukturální vlastnosti

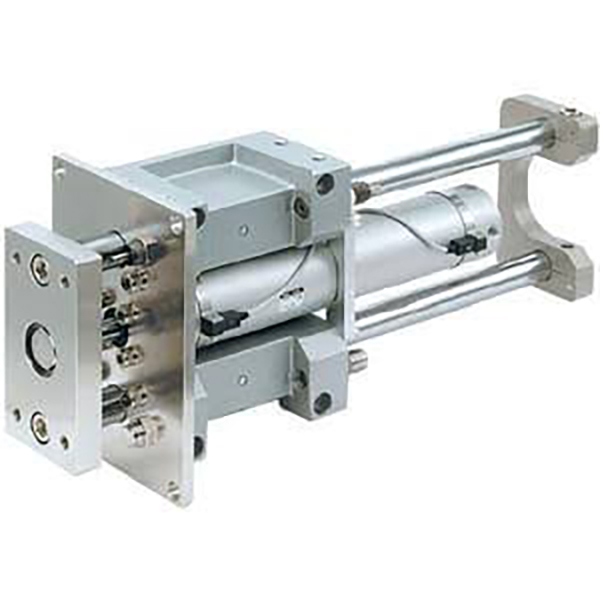

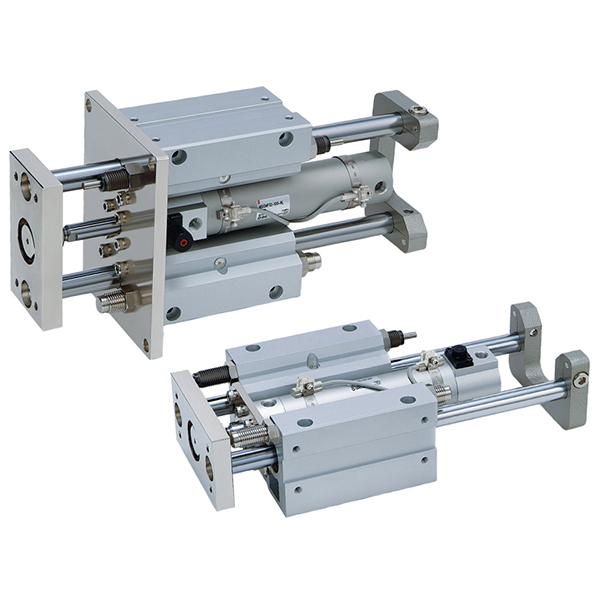

     Řada SOLH MGG je profesionální vysokozdvižný válec s vodicí tyčí s dlouhým zdvihem s kulatou trubkou válce a vnější duální konstrukcí vodicí tyče. Tato řada, navržená pro ultra vysokou tuhost, extrémní odolnost proti bočnímu zatížení, stabilní provoz s dlouhými dráhami a vysoce přesný výkon proti rotaci, pokrývá velikosti otvorů od φ20 mm do φ100 mm a nabízí dva konfigurovatelné modely: typ kluzného ložiska z uhlíkové slitiny MGGM a typ vysoce přesného kuličkového ložiska MGGL. Je speciálně navržen pro pracovní podmínky s dlouhým zdvihem, velkým zatížením, vysokým nárazem a excentrem, široce používaný v automatizovaných zvedacích, překládacích, zastavovacích a tlačných stanicích.

Klíčové strukturální výhody

• Ultra-vysoká tuhost Heavy-Duty konstrukce: Řada MGG, která využívá tlustou kulatou válcovou trubku a vnější dvojité vodicí tyče velkého průměru s designem s velkým rozpětím, poskytuje špičkovou odolnost vůči ohybu, kroucení a boční síle. Jeho boční nosnost dosahuje více než 3krát větší než u běžných válců, což zajišťuje nulové prověšování při dlouhých zdvihech a nulové posunutí při velkém zatížení.

• Špičkový výkon při dlouhém zdvihu: Celá řada podporuje maximální standardní zdvih 1300 mm, což daleko překračuje limity zdvihu řady MGP a MGQ. Dokonale se přizpůsobuje dálkové dopravě materiálu, vysokozdvižným plošinám a rozšířeným scénářům lineárního řízení.

• Konfigurace dvou ložisek pro úplné scénáře

￮ MGGM (kluzné ložisko): Vybaveno kluzným pouzdrem z uhlíkové slitiny, vyznačuje se vynikající odolností proti bočnímu zatížení, odolností proti nárazu a odolností proti opotřebení, což slouží jako první volba pro těžké, prašné a rázové drsné pracovní podmínky.

￮ MGGL (kuličkové ložisko): Použití vysoce přesných lineárních kuličkových ložisek dosahuje ultra nízkého tření, ultra plynulého pohybu zdvihu a stabilního vysokofrekvenčního cyklování, což je ideální pro přesné polohování s dlouhým zdvihem a vysokorychlostní vratný pohyb.

• Standardní vestavěný hydraulický nárazník: Na rozdíl od konvenčních pryžových vyrovnávacích válců je řada MGG vybavena ve standardní konfiguraci dvojitými vestavěnými hydraulickými nárazníky. Účinně absorbuje masivní energii nárazu generovanou dlouhým zdvihem a vysokorychlostním pohybem, eliminuje hluk při kolizi a chrání zařízení a obrobky před poškozením nárazem.

• Ultra vysoká přesnost proti rotaci: Dosahuje výjimečné přesnosti proti rotaci ±0,02°~±0,07°, přičemž větší průměry otvorů poskytují vyšší přesnost. Model φ100mm dosahuje nejvyšší přesnosti ±0,02°, což zaručuje extrémně stabilní a spolehlivé opakované polohování.

• Modulární nízkoúdržbový design: Těleso válce a vodicí rám mají nezávislou modulární strukturu, která umožňuje oddělenou výměnu součástí trubky válce a pístu, což výrazně snižuje pozdější náklady na údržbu. Vícesměrné drážky magnetického spínače podporují flexibilní instalaci detekce polohy.

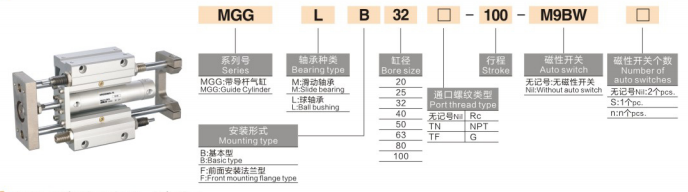

Kompletní pravidla pro pojmenování modelů

Příklady modelů: MGGM32-200-M9BW | MGGL50-500J-50S-XB6

Referenční příklady standardních objednávek

• MGGM40-300S: vrtání 40 mm, zdvih 300 mm, typ kluzného ložiska s vestavěným magnetem

• MGGL25-200J-30S: vrtání 25 mm, standardní zdvih 200 mm, nastavitelný zdvih 30 mm, typ přesného kuličkového ložiska

• MGGM63-400F-XB6: vrtání 63 mm, zdvih 400 mm, přírubová montáž, vysokoteplotně odolný válec pro velké zatížení

Standardní základní technické parametry

(Standardní testovací podmínky: 20℃ normální teplota, jmenovitý tlak 0,5 MPa)

1. Obecné parametry výkonu

• Rozsah pracovního tlaku: 0,1~1,0 MPa; Kontrolní tlak: 1,5 MPa

• Okolní teplota: -10℃~60℃ (konvenční prostředí bez ledu); -10℃~150℃ (-XB6 vysokoteplotní verze)

• Provozní rychlost pístu: 50~1000 mm/s, speciálně optimalizované pro vysokorychlostní provoz s dlouhým zdvihem

• Režim vyrovnávací paměti: Standardní dvojitý hydraulický nárazník s výkonným pohlcováním energie nárazu

• Režim mazání: Bezolejový bezúdržbový provoz, vhodný pro různá průmyslová prostředí

2. Teoretická data tahu (@0,5MPa, jednotka: N)

3. Údaje o hmotnosti produktu (100 mm zdvih, jednotka: kg)

Srovnání výběru jádra MGGM vs MGGL

Způsoby montáže a typické aplikační scénáře

1. Možnosti dvojité montáže

• Základní typ (B): Předem rezervované otvory pro šrouby na spodní a boční ploše pro přímé upevnění. Vyznačuje se jednoduchou montáží a demontáží, vhodný pro konvenční horizontální a vertikální uspořádání zařízení.

• Typ příruby (F): Montážní konstrukce přední příruby, speciálně navržená pro pracovní podmínky vertikálního tlačení, tahání a zavěšení zátěže, zajišťující stabilní nosnost.

2. Základní průmyslové aplikace

• Zvedací plošina s dlouhým zdvihem: Zvedání zařízení a vertikální pohon pracovního stolu, podporuje maximální 1300 mm ultra dlouhý zdvih, udržuje stabilitu nulového průhybu při plném zdvihu těžkého zatížení.

• Překlad pro těžký provoz: Překládání obrobků, přeprava palet a tlačení materiálu na dlouhé vzdálenosti; vynikající anti-excentrický a anti-offsetový výkon zajišťuje konzistentní přesnost provozu.

• Zastávka s vysokým dopadem: Zastavení obrobku na výrobní lince, polohování a omezení nárazu; standardní hydraulický nárazník plně absorbuje okamžitou kinetickou energii nárazu a chrání tak zařízení.

• Všeobecná automatizace Heavy-Duty Driving: Zvedání přípravků, vyhazování těžkých dílů a excentrický pohon; nahrazuje tradiční kombinace děleného válce a těžkého vodícího sloupku pro zjednodušení mechanické konstrukce a zlepšení stability systému.

Porovnání základních rozdílů MGG vs MGP vs MGQ (Průvodce výběrem klíčů)

Průvodce rychlým výběrem ve třech krocích

1. Výběr velikosti vrtání: Vyberte velikost otvoru podle skutečného pracovního zatížení. Udržujte teoretický tah ≥ skutečné zatížení × 1,5; rezerva 80% bezpečnostní rezerva pro pracovní podmínky s dlouhým zdvihem, aby se zabránilo prověšení tyče a odchylce polohy.

2. Výběr typu ložiska: Vyberte si kluzné ložisko MGGM pro scénáře s velkým zatížením, prašností a velkým nárazem; zvolte kuličkové ložisko MGGL pro přesné polohování s dlouhým zdvihem a vysokofrekvenční cyklický pohyb.

3. Volba funkční konfigurace

￮ Požadavek na extrémně dlouhý zdvih: Upřednostněte řadu MGG (max. zdvih 1300 mm, nad rámec možností MGP/MGQ)

￮ Požadavek detekce polohy: Konfigurace magnetu Equip S + vícesměrné magnetické spínače

￮ Prostředí s vysokou teplotou: Vyberte možnost -XB6 odolná vůči vysokým teplotám (-10℃~150℃)

Shrnutí jedné věty

     Těžký válec vodicí tyče s dlouhým zdvihem řady SOLH MGG se vyznačuje maximální tuhostí, extrémní odolností proti nárazu a špičkovou stabilitou dlouhého zdvihu 1300 mm, vybavený standardním hydraulickým tlumičem a ultra vysokou přesností proti rotaci, čímž se stává optimálním řešením pro vysoce zatížené, dlouhé dráhy a vysoce nárazové automatizované pohonné stanice.
