5/2cestný mechanický ventil řady M5 | M5 závitový zdvih a ruční ovládací ventil

Značka: SOLH by Richge Technology | 5/2cestný vratný pružinový mechanický a ruční ventil se závitem M5×0,8

1. Přehled produktu

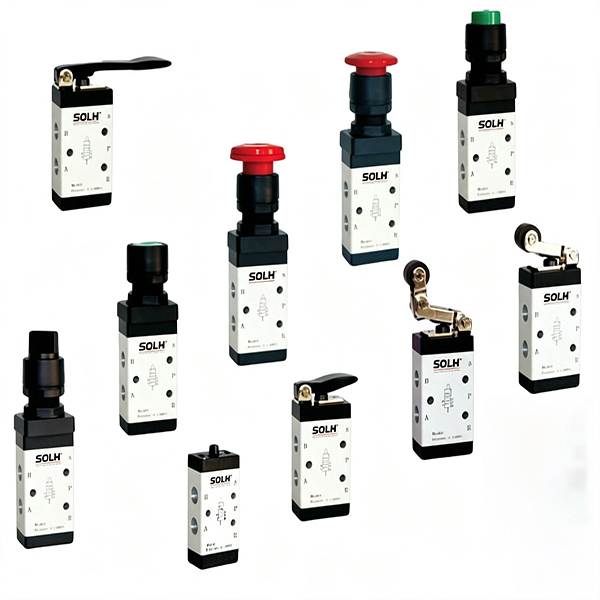

     Řada SOLH M5 je profesionál5/2 cestný mechanický ventil s šoupátkem s jednotným rozhraním jemného závitu M5×0,8. Díky konstrukci bez cívky realizuje reverzaci vzduchového okruhu čistě vnější mechanickou silou a automatickým resetem pružiny. Široce se používá pro polohování limitu zdvihu válce, zpětnou vazbu signálu na místě a ruční pneumatické ovládání zařízení start-stop. Celá řada zahrnuje dva základní typy: mechanickou spoušť (váleček / píst) a ruční ovládání (tlačítko / páka). Je plně zaměnitelný s AirTAC řadou M5 a univerzálními domácími mechanickými ventily pro přímou výměnu.

  1.1 Standardní definice vzduchového portu

     • P Port: Hlavní přívod stlačeného vzduchu

     • A/B pracovní porty: Spojte s dvojčinnými válci pro teleskopické ovládání

     • R1/R2 Duální výfukové porty: Boční výfukové otvory těla ventilu, přímo kompatibilní s instalací mikrotlumiče pro snížení hluku a prevenci prachu

     • Základní funkce: 5/2cestná struktura s vratnou pružinou, automaticky se resetuje do původního stavu po odstranění vnější síly

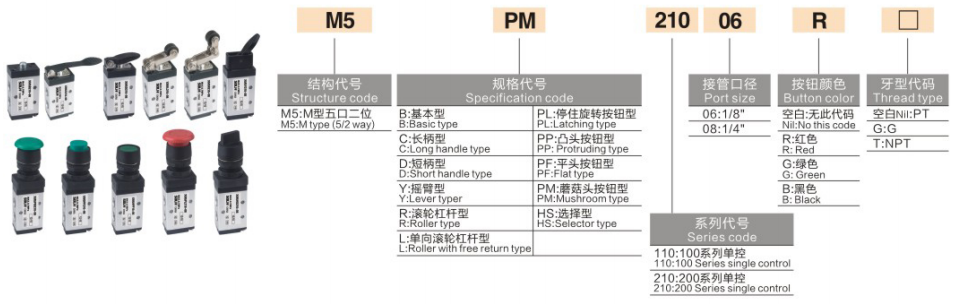

2. Kódování modelu a průvodce výběrem typu hlavy (základ pro výběr jádra)

 1. Jednotné pravidlo kódování: M5【Kód hlavy】-05 (05 znamená unifikovaný port závitu M5 pro celou řadu)

 2. Modelový příklad: M5R-05 | Válečkový pákový typ 5/2 cestný mechanický ventil se standardním závitem M5

3. Základní technické parametry

4. Výhody strukturálního jádra

     • Vyvážená struktura cívky: Přijímá vyvážený design kluzné cívky, bez rušení zpětného tlaku zdroje vzduchu. Vyžaduje pouze malou vnější sílu k dokončení zpětného chodu s citlivým a lehkým provozem.

     • Konstrukce dvojitého děleného výfuku: Nezávislé dvoustranné výfukové otvory R1/R2 s vnějším uspořádáním. Přímo nainstalujte mikro tlumiče, abyste dosáhli účinného snížení hluku a izolace prachu a zajistili stabilní dlouhodobý provoz.

     • Víceúhlová instalace: Horní a spodní část těla ventilu jsou vyhrazeny s montážními otvory, které podporují libovolnou úhlovou pevnou instalaci pro přizpůsobení různým uspořádáním prostoru zařízení.

     • Univerzální zaměnitelnost celé řady: Jednotná celková velikost těla ventilu pro celou řadu M5, kompatibilní se stejnou specifikační základnou rozdělovače pro bezplatnou výměnu a modulární montáž.

5. Podpůrné příslušenství a základna rozdělovače

     • Základna rozdělovače M5 (M5M): 1F/2F/3F vícečlánkové rozdělovací desky, realizující centralizovaný přívod vzduchu P-port, nahrazující rozptýlené jednoventilové potrubí pro zjednodušení uspořádání okruhu.

     • Podpora pomocných pracovníků: Přímé redukční šroubení M5 až G1/8, mikro tlumiče výfuku M5, rychlospojky M5 (odpovídající vzduchovým trubkám φ3/φ4), pevné montážní držáky.

6. Výběrový rozdíl: Mechanický ventil M5 vs S3

7. Klasické aplikační obvody

     • Ovládání limitu válce: Přepážka válce spouští válečkový mechanický ventil M5R, vysílá signál pilotního vzduchu pro ovládání 4V solenoidového ventilu, který realizuje automatickou reverzaci, když válec dosáhne určené polohy.

     • Manuální ovládání Start-Stop: Hříbkový knoflíkový ventil M5PP přímo ovládá teleskopický pohyb malých dvojčinných válců pro ruční ovládání na místě.

     • Detekce nástrojů montážní linky: Ventil horní tyče plunžru M5B funguje jako spínač detekce formy na místě pro realizaci automatického pneumatického logického spouštění pro polohování nástrojů.

Shrnutí jedné věty

     Řada SOLH M5 je plně funkční 5/2 cestný mechanický ventil s vratnou pružinou s unifikovaným závitem M5×0,8. Integruje mechanický limit zdvihu a více režimů ručního ovládání, vyznačuje se citlivým chodem, odolným výkonem a univerzální zaměnitelností, což je preferovaná součást mikropneumatického ovládání pro zpětnou vazbu signálu válce a ruční pneumatické spínání zařízení.
