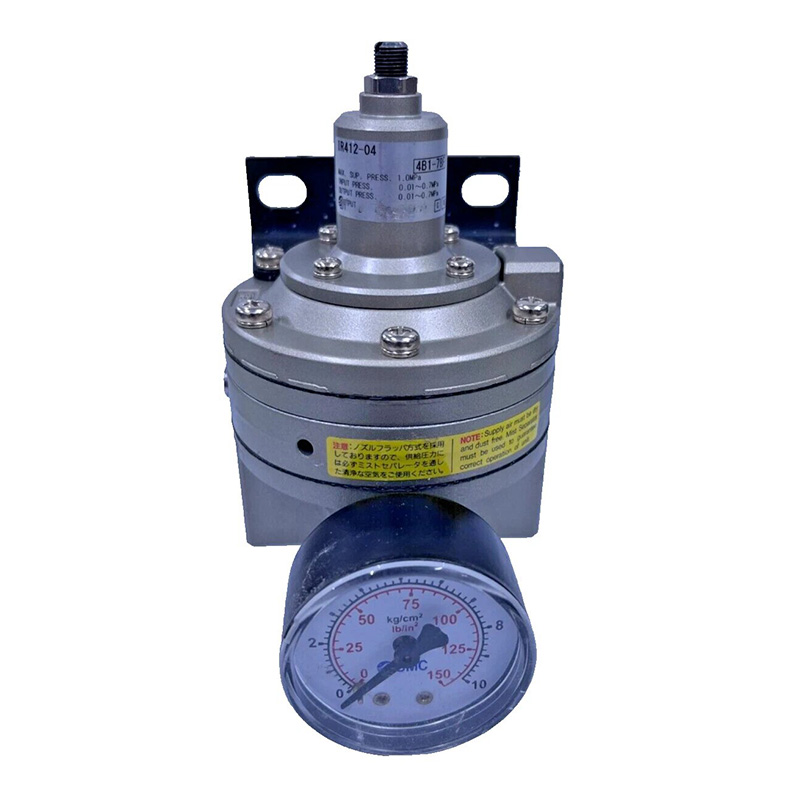

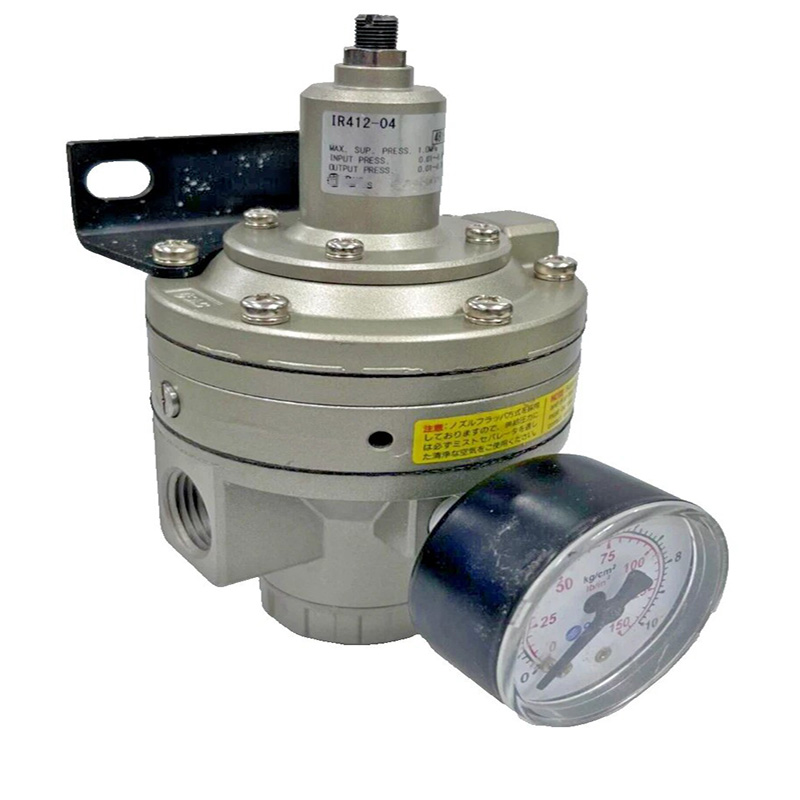

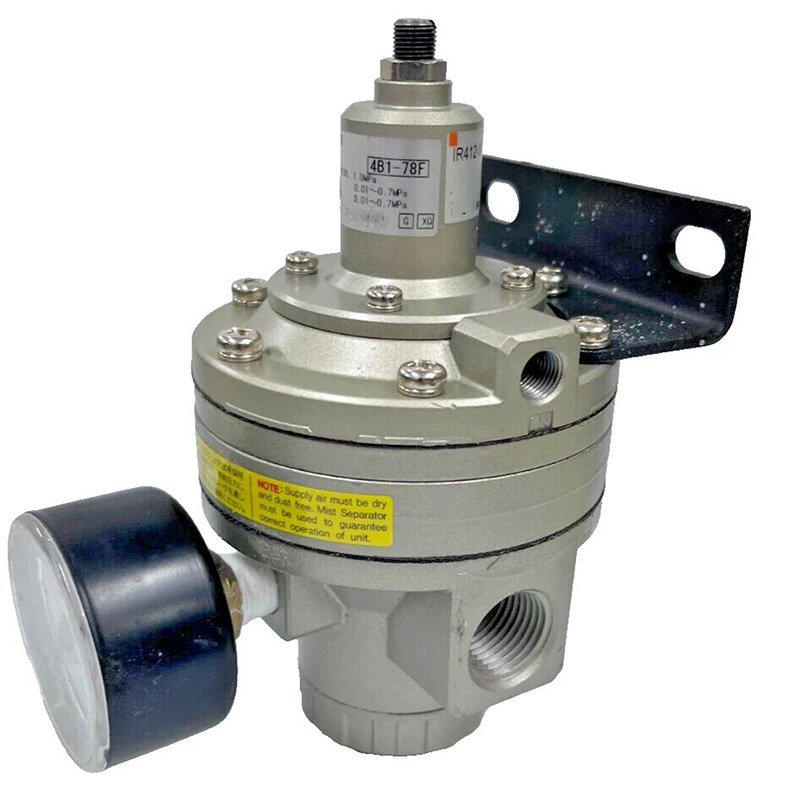

IR412-04-X32 Vysoce přesný pilotem řízený regulátor

Značka: SOLH by Richge Technology (睿其格科技)

Přehled produktu

     IR412-04-X32 patří k velkoprůtokovému pilotně ovládanému přesnému stabilizátoru tlaku řady IR. Tento regulátor je navržen pro vysoce náročné pneumatické pracovní podmínky, které vyžadují ultrastabilní výstupní tlak a malé kolísání tlaku, plně rozměrově a výkonnostně zaměnitelné s originální řadou SMC IR412.

1. Základní technické specifikace

      -- Název série: Vysoce přesný stabilizační regulátor IR412

      -- Kompletní model: IR412-04-X32

          · 04: Závit hlavního portu Rc 1/2"

          · X32: Vlastní speciální konfigurace včetně zadního výfuku, zvýšené citlivosti a minimální stálé spotřeby vzduchu

     --Typ struktury: Pilotem ovládaný přesný regulátor odlehčení

     --Použitelné médium: Suchý a čistý stlačený vzduch

     --Max. vstupní pracovní tlak: 1,0 MPa

     --Nastavitelný rozsah tlaku: 0,01 ~ 0,7 MPa

     --Přesnost ovládání

        · Citlivost: 0,2% plného rozsahu

        · Opakovatelnost: ±0,5 % plného rozsahu

     --Flow Performance: Maximální průtoková kapacita, téměř dvojnásobný průtok oproti modelu IR201

     --Relief Exhaust Capacity: Přetlakový výfukový průtok 5krát vyšší než u konvenčních přesných regulátorů

     --Stálá spotřeba vzduchu: Ultra nízká, méně než 1 l/min

     --Provozní teplota: -5℃ ~ +60℃

     --Čistá hmotnost: Přibl. 1,0 kg

     --Možnosti montáže: Montáž na panel nebo montáž na držák; manometr instalovatelný na přední nebo zadní stranu

2. Princip činnosti pilota trysky a klapky

     -- Stupeň nastavení tlaku: Otáčejte nastavovacím knoflíkem pro stlačení vnitřní pružiny a uzavření průchodu trysky; pilotní vzduch tlačí hlavní cívku, aby se nastavil výstupní tlak.

     --Stabilní regulační stupeň: Výstupní tlak působí na membránu, aby vyrovnal napětí pružiny a udržuje konstantní přednastavený tlak.

     -- Stupeň uvolnění přetlaku: Když tlak ve směru proudění překročí cílovou hodnotu, membrána se zvedne, aby se otevřela tryska, pilotní tlak okamžitě klesne a hlavní ventil vypustí nadbytečný vzduch vysokou rychlostí. Hlavní výhoda: Kombinovaná pilotní řídicí a odlehčovací struktura poskytuje ultra rychlou rychlost odezvy, stabilní tlakový výstup a vynikající výkon při velkém průtoku.

3. Úplné vysvětlení kódu modelu (IR412-04-X32)

     --IR412: Základní řada vysoce přesných regulátorů velkého kalibru

     --04: Specifikace hlavního portu Rc 1/2"

     --X32: Vlastní verze upgradu

        · Uspořádání zadního výfuku (standardní verze využívá přední výfuk)

        · Vylepšená citlivost odezvy

        · Konstrukce s nízkou stálou spotřebou vzduchu

4. Hlavní výhody produktu

     - Vynikající přesnost ovládání s 0,2% citlivostí na plný rozsah, dokonale přizpůsobené ovládání napětí, přesné polohování a zařízení pro dávkování kapalin.

     --Velký 1/2palcový port poskytuje maximální průtok, podporuje válce s velkým otvorem a pneumatické výrobní linky s vysokou spotřebou.

     --Okamžitá korekce tlaku prostřednictvím vysokoobjemového odlehčovacího kanálu pro rychlé odstranění kolísání výstupního tlaku.

     --Energeticky úsporný design se spotřebou vzduchu v ustáleném stavu pod 1 l/min pro snížení dlouhodobých provozních nákladů.

     --Flexibilní uspořádání instalace; manometr a upevňovací držák lze podle potřeby namontovat na přední nebo zadní stranu.

     -- Přizpůsobený zadní výfuk X32 zabraňuje kontaminaci prachem a olejovou mlhou a udržuje čisté pracovní prostředí.

5. Typické aplikační scénáře

     Přesné nanášení lepidla a výrobní linky průmyslového nátěru Stroje na řízení napětí fólií, drátů a textilu pro tisk, lithiové baterie a textilní průmysl Vysokorychlostní polohovací zařízení válců, hydraulické pneumatické lisy a automatizace přenosu Laboratorní měřicí přístroje a obvody pro dlouhodobé udržování tlaku Polovodiče, elektronické montáže a přesné pneumatické plošiny pro čisté prostory

Porovnání výkonu modelu: IR412 VS IR201 VS ARJ310

Shrnutí jedné věty

     IR412-04-X32 je přesný pilotní regulátor velkého kalibru kompatibilní s SMC s přizpůsobeným zadním výfukem X32 a ultranízkou spotřebou vzduchu, který slouží jako řešení pro řízení nejvyššího tlaku pro přesné dávkování s vysokým průtokem, nastavení napětí a automatické polohování.
