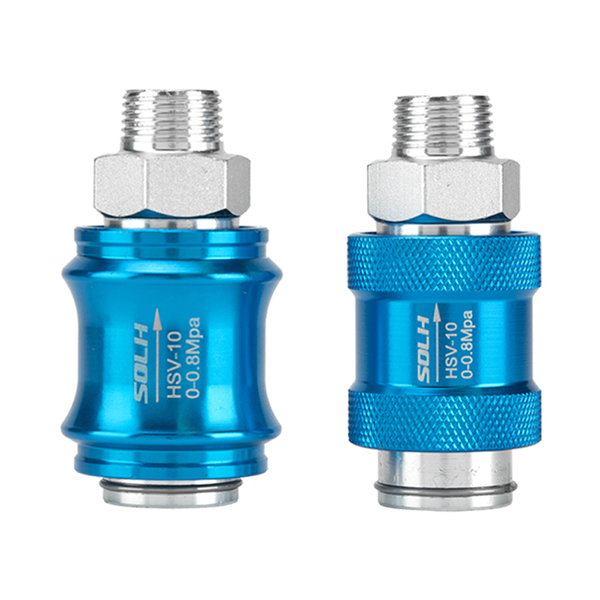

Značka: SOLH by Richge Technology | 3/2 cestný samosvorný ruční šoupátkový ventil pro pneumatický okruh manuální zapnutí-vypnutí a uvolnění tlaku
Série SOLH HSV je standardem3/2 cestný ruční posuvný pneumatický ventil s přímou objímkou push-pull strukturou, plně vyhovující specifikacím řady AirTAC HSV a univerzálně zaměnitelné s domácími ekvivalentními modely. Nepružinový samosvorný design zajišťuje přívod vzduchu zatlačením dopředu a odlehčení tlaku vytažením dozadu. Díky vestavěné výfukové logice ventil při uzavření okamžitě vypustí zbytkový tlak ze zadních potrubí. Profesionálně se používá jako ruční hlavní spínač pro okruhy pneumatických odboček a pojistný ventil pro odpojení vzduchu pro údržbu zařízení, vyznačující se stabilní samosvorností a bezpečným odlehčením tlaku.
1.1 Logika a princip fungování základního vzduchového portu
• Definice vzdušného portu: P (přívod vzduchu), A (pracovní výstup), R (vestavěný výfukový otvor)
• Normálně uzavřený stav: Obvod P-A odpojen, obvod A-R rozpojen pro nepřetržitý výfuk
• Pracovní stav Push: P-A okruh připojený pro přívod vzduchu, okruh A-R uzavřený pro udržení tlaku
• Provozní funkce: Axiální pouzdro push-pull provoz s mechanickou samosvornou strukturou, bez odchylky polohy po uvolnění rukou
Logika kódování: HSV [Velikost portu] - [Kód struktury vlákna] + [Kód typu vlákna]
2.1 Specifikace velikosti portu
• 06: G1/8 (PT1/8)
• 08: G1/4 (PT1/4)
• 10: G3/8 (PT3/8)
• 15: G1/2 (PT1/2)
• 20: G3/4
• 25: G1
2.2 Kód přípony struktury vlákna
• SF: Standardní struktura, jeden konec vnější závit + jeden konec vnitřní závit (nejběžnější model)
• SS: Dvojitý vnější závit na obou koncích
• FF: Dvojitý vnitřní závit na obou koncích
2.3 Kód typu závitu
• Výchozí: Kuželový závit PT
• G: Britský standardní paralelní závit
• T: NPT americký standardní kuželový závit
Modelový příklad: HSV08-SF | Port G1/4, standardní ruční posuvný ventil s jedním vnějším a jedním vnitřním závitem, nejrozšířenější specifikace na trhu
2.4 Parametry specifikace hlavního proudu celé série
|
Model |
Velikost závitu |
Efektivní oblast |
Hodnota CV |
Odpovídající trubice |
|
HSV06 |
G1/8 |
23 mm² |
1.28 |
φ4/φ6 |
|
HSV08 |
G1/4 |
40 mm² |
2.20 |
φ6/φ8 |
|
HSV10 |
G3/8 |
62 mm² |
3.50 |
φ10 |
|
HSV15 |
G1/2 |
140 mm² |
7.80 |
φ12/φ16 |
|
HSV20 |
G3/4 |
250 mm² |
13.8 |
φ20 |
|
HSV25 |
G1 |
392 mm² |
21.8 |
φ25 |
|
Položka parametru |
Specifikace |
|
Rozsah pracovního tlaku |
0～1,0 MPa |
|
Důkazný tlak |
1,5 MPa |
|
Pracovní médium |
Filtrovaný stlačený vzduch (≥40μm), provoz bez mazání |
|
Rozsah pracovních teplot |
-20 ℃～+70 ℃ |
|
Materiál těla |
Tvrdá eloxovaná hliníková slitina |
|
Materiál cívky |
Nerezová ocel, odolná proti opotřebení a antikorozní |
|
Těsnicí materiál |
Nitrilová pryž NBR, odolné vzduchotěsné těsnění |
|
Provozní tah |
18～25N, hladké push-pull a stabilní samosvornost |
|
Struktura výfuku |
Vestavěný skrytý výfukový otvor, okamžité uvolnění zbytkového tlaku |
• Inline přímočará instalace: Navrženo pro sériové připojení v pneumatických odbočných potrubích, není potřeba základna, může být přímo našroubováno a instalováno uprostřed vzduchového potrubí pro jednoduché a prostorově úsporné uspořádání.
• Bezpečná 3/2cestná logika odlehčení tlaku: Zatažením uzavřete přívod vzduchu a uvolněte veškerý zbytkový tlak ze zadních válců a potrubí; stisknutím obnovíte přívod vzduchu a udržení tlaku. Účinně eliminuje nebezpečí zbytkového tlaku během údržby zařízení.
• Spolehlivý samouzamykací výkon: Mechanická polohovací samosvorná struktura, žádný reset pružiny, stabilní polohování po provozu, žádné náhodné posunutí nebo únik vzduchu.
• Diverzifikované přizpůsobení vláken: Volitelné vícenásobné závitové struktury a typy, dokonale kompatibilní s rychlospojkami, vnitřními závitovými spoji a vzduchovými trubkami KQ2 pro flexibilní montáž na místě.
• Odolná antikorozní struktura: Tělo z tvrdého eloxovaného hliníku a cívka z nerezové oceli dosahují odolnosti proti opotřebení, odolnosti proti oxidaci a dlouhodobě stabilního provozu ve složitých prostředích.
|
Porovnávací položka |
HSV ruční posuvný ventil (3/2 cestný) |
4HV ruční rotační ventil (4/2/3 cestný) |
|
Konfigurace vzduchového portu |
3 porty (P/A/R), vyhrazené pro zapnutí/vypnutí a uvolnění tlaku |
4 porty (P/A/B/R), pro dvouokruhové spínání válců |
|
Provozní režim |
Axiální pouzdro push-pull |
Otočení knoflíku o 90° |
|
Základní aplikace |
Pneumatický spínač větve, přerušení přívodu vzduchu a snížení tlaku |
Přímé ruční ovládání vysouvání a zasouvání válce |
• Ovládání větve jednoho válce: Instaluje se mezi zdroj vzduchu a solenoidový ventil k provedení ručního odpojení vzduchu a snížení zbytkového tlaku pro vypnutí a údržbu zařízení.
• Zařízení Odpojení hlavního vzduchu: Namontováno na hlavním přívodním potrubí vzduchu nástrojového vybavení pro celkové rychlé uvolnění tlaku a bezpečný provoz odstavení.
• Přepínání vakuového okruhu: Používá se pro větvení okruhy vakuového čerpadla pro ruční ovládání start-stop; zatáhněte za ventil, abyste rychle uvolnili podtlak a zajistili bezpečný provoz.
Řada SOLH HSV je 3/2 cestný samosvorný přímý ruční šoupátkový ventil s vestavěnou funkcí uvolnění tlaku. Vyznačuje se provozem bez mazání, různými možnostmi závitů a logikou bezpečného odvodu zbytkového tlaku, jedná se o standardní ruční přepínací ventil zdroje vzduchu pro údržbu pneumatického okruhu a ovládání zapínání a vypínání větve.
