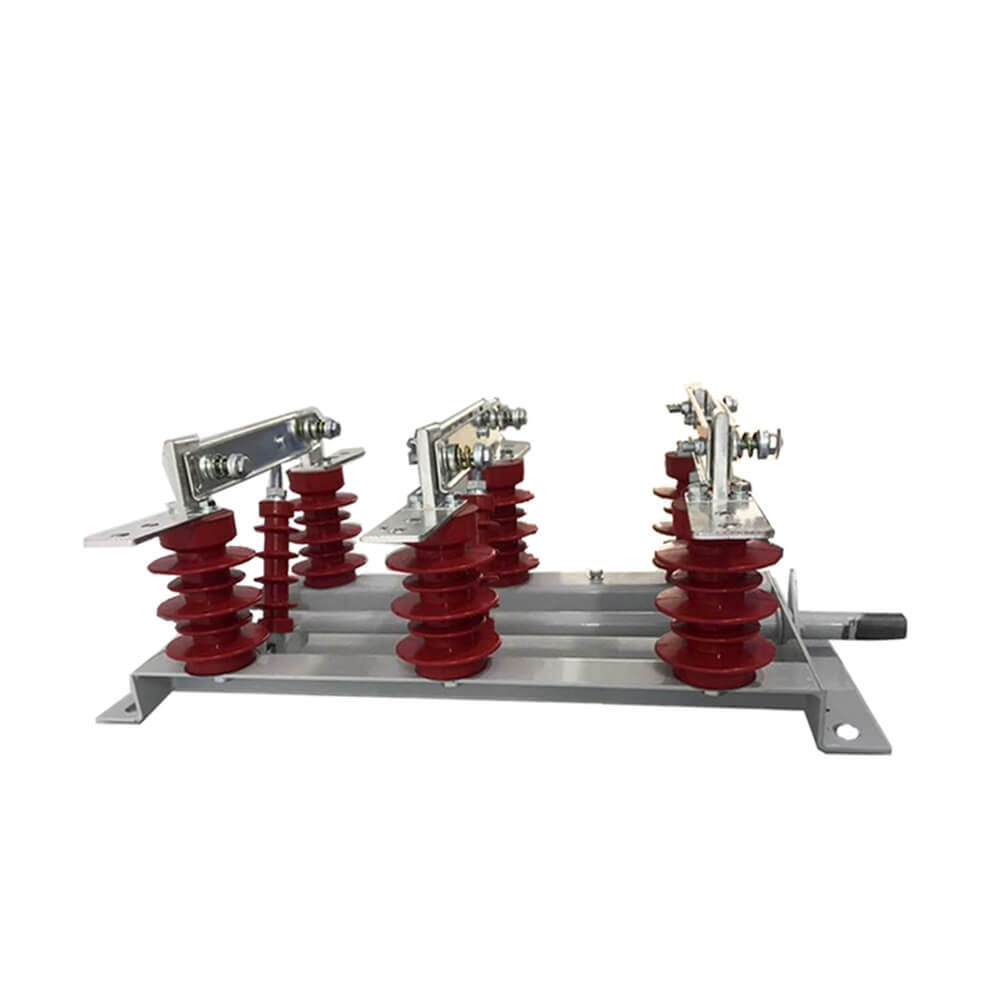

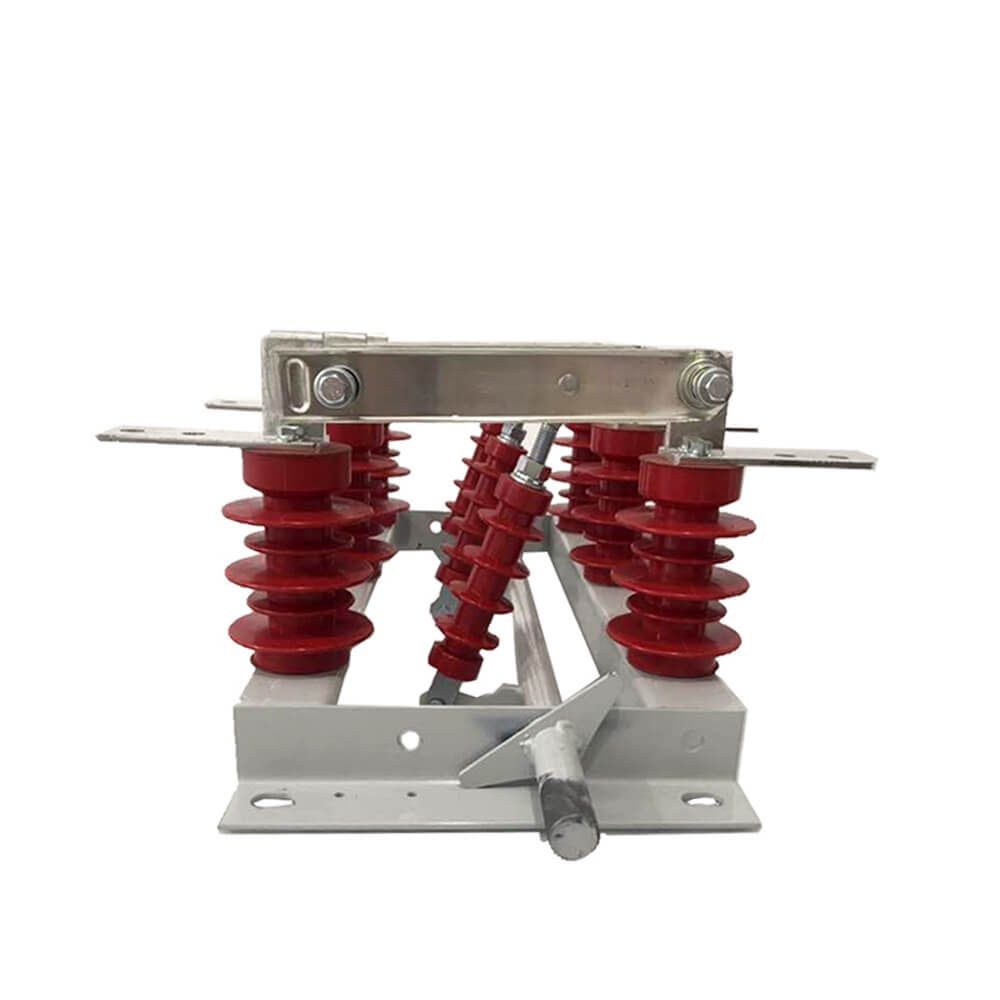

Přepínač izolace s vysokým napětím GN19-12/630A Třístupňový nástěnný spínač přepínače

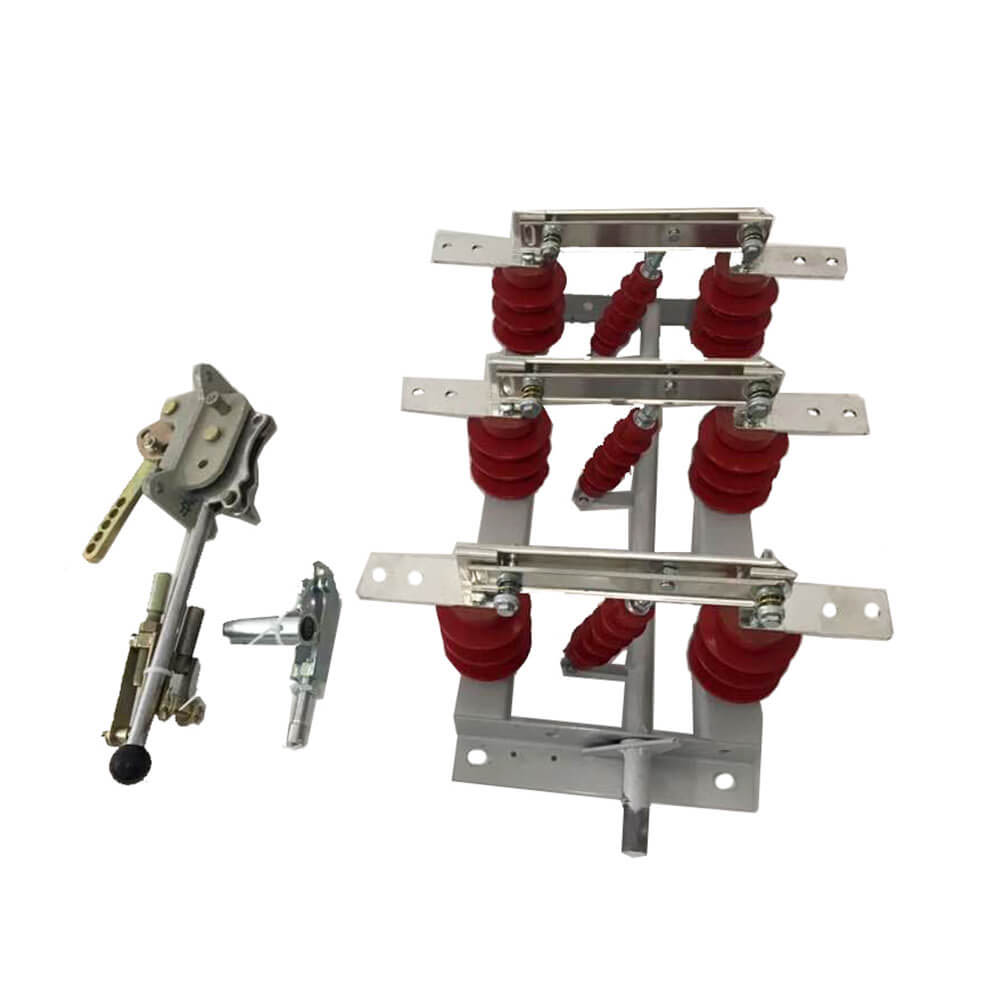

    Vodivá část GN19-12/400, 630, 1000, 1250 typu Disconnect Switch je upevněna na základně dvěma pilířovými izolátory pro každou fázi. (GN19-12C/400, 630, 1000, 1250 Typ má jeden pilířový izolátor a jeden porcelánový izolátor pouzdra.) Tři fáze jsou instalovány paralelně a vodivá část sestává ze statických kontaktů kontaktních nožů a držitelů kontaktů). Každá fáze kontaktního nože je připojena ke středu izolátoru kravat, izolátoru na vázání a nainstalováno na základně připojeného vřetena. Vřeteno je připojeno k spojovací tyči (poskytované uživatelem) a typem pohyblivého mechanismu CS6-1 rukojetí. Spojovací kontaktní nůž se skládá ze dvou štěrbinových měděných desek, které nejen zvětšují oblast rozptylu tepla kontaktního nože, aby snížily spodní teplotu, ale také zlepší mechanickou pevnost kontaktního nože, takže se zlepšuje dynamická stabilita spínače. Jeden konec kontaktního nože je namontován na kontaktním bloku (nebo na vodivé tyči) šroubem (auto z Shaw). GN19-12/1000, 1250 V kontaktu s instalací magnetické uzamykací desky a účelem magnetické uzamykací desky je to, že když velký zkratový proud pro zvýšení obou drážkových kontaktních nože mezi | atrakce. Přepínače odpojení GN19-12/400, 630 mají přes proud malý limit, takže není třeba přidávat magnetickou uzamykací desku.

Funkce produktu

1. izolace a bezpečnost: Po odpojení je stanovena spolehlivá izolační mezera, aby se zajistilo, že

2. Přepínání vedení: Přepněte a připojte linku podle provozních požadavků.

3. Přepínání nízkého proudu: Používá se pro přepínání malých proudů v obvodu, jako je nabíjení proudů pouzdrů, přípojnice, konektory, krátké kabely, kondenzátorové proudy kondenzátorů přepínacího napětí, cirkulující proudy během přepínání dvojitého autobusu a excitační proudy napěťových transformátorů.

4. Transformátor vzrušující proud: V závislosti na specifických okolnostech různých strukturálních typů může přepínat excitační proud bez zatížení transformátorů určitých kapacit.

Typy izolátorů středního napětí

Izolátory středního napětí lze rozdělit na venkovní a vnitřní typy na základě metod instalace:

- Venkovní izolátory středního napětí: Schopnost odolávat přirozeným faktorům, jako je vítr, déšť, sníh, nečistota, kondenzace, led a mráz, vhodné pro instalaci na venkovních platformách.

- Vnitřní středně napětí izolátory: Vhodné pro vnitřní prostředí, obvykle vyžadující vyšší izolační výkon.

Na základě struktury podpory izolace je lze dále rozdělit na:

-Spínač izolace s jedním sloupcem: přímo používejte vertikální prostor pod přípojnicí v rámci elektrické izolace, úspora prostoru, snižování spojovacích vodičů a poskytování jasných stavů odpojení, zejména vhodné pro přenos ultra vysokých napětí.

- Přepínač izolace dvojitého sloupce: Vhodný pro vyšší proudové požadavky a poskytování větší stability.

- Spínač izolace tří sloupců: Vhodný pro složitější energetické systémy, nabízí lepší nakládací kapacitu a spolehlivost.

Funkce

1 ： Funkce izolace bezpečnosti - Během údržby elektrických zařízení poskytuje jasnou elektrickou mezeru a bod odpojení, aby byla zajištěna bezpečnost personálu údržby.

2 ： Provozní omezení - Izolační spínač nelze provozovat při zatížení; Neměl by se používat k zlomení nebo uzavření zatížení proudů nebo zkratových proudů. Izolační přepínače vybavené obloukovou komorou mohou fungovat pod malými zatíženími a vykládanými linkami.

Provozní kroky

Provoz zapnutí: Nejprve zavřete izolační spínač a poté zavřete jistič nebo spínač zatížení.

Operace vypnutí: Nejprve otevřete jistič nebo spínač zatížení a poté otevřete izolační spínač.

Výběr modelu

Při výběru izolačního spínače zajistěte, aby jeho jmenovitý napětí, jmenovitý proud, proud dynamické stability a proud tepelné stability splňovaly požadavky aplikace. Primární úlohou izolačního spínače je odpojit obvody bez proudu zatížení, což umožňuje bezpečnou údržbu. Před ovládáním izolačního spínače se ujistěte, že jistič obvod odpojil.

Bezpečnostní tipy

Izolační spínač nemá specializované zařízení pro exekující ARC; Neprovozujte jej za podmínek zatížení nebo zkratu, abyste zajistili bezpečnost zařízení a personálu.

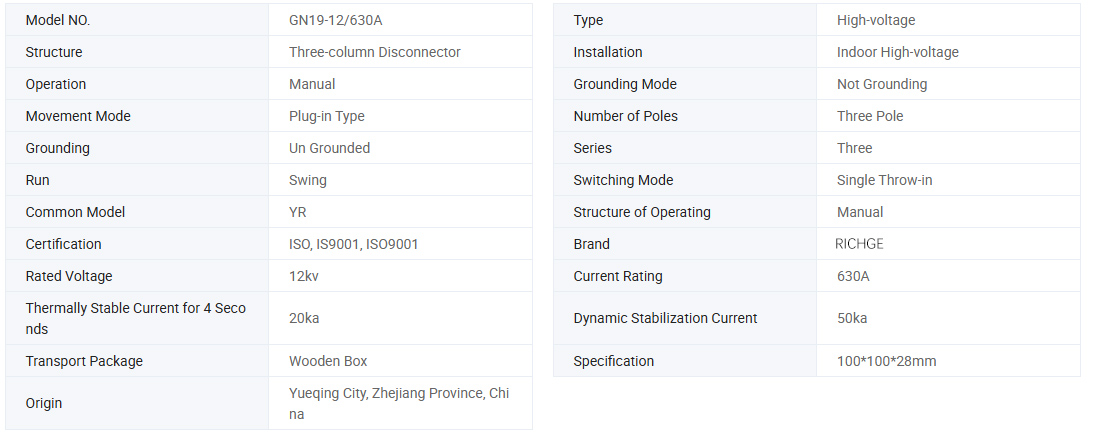

Technický parametr

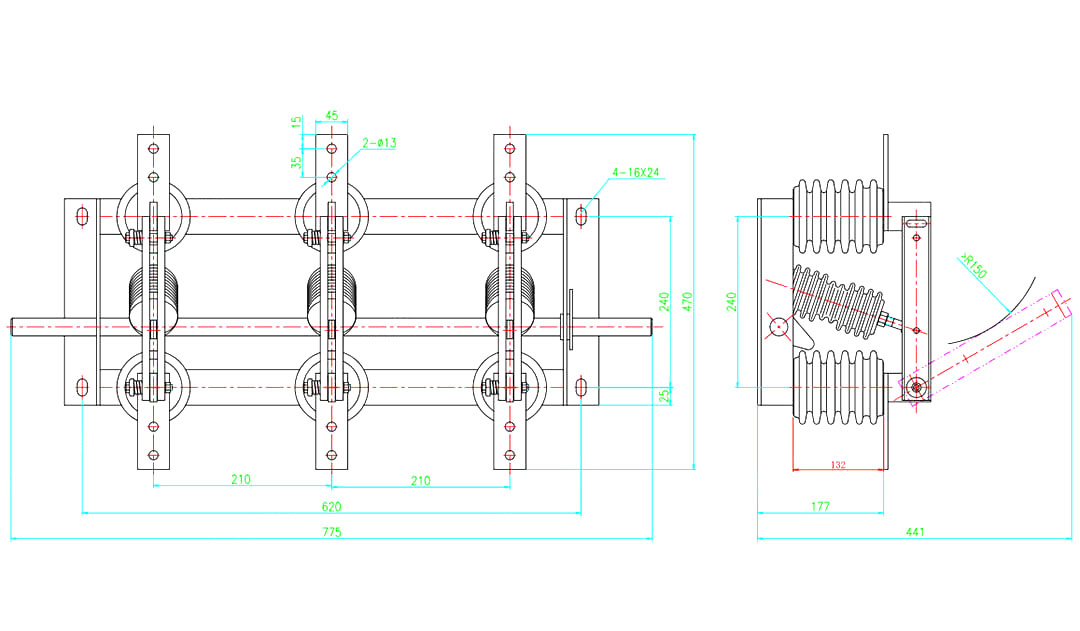

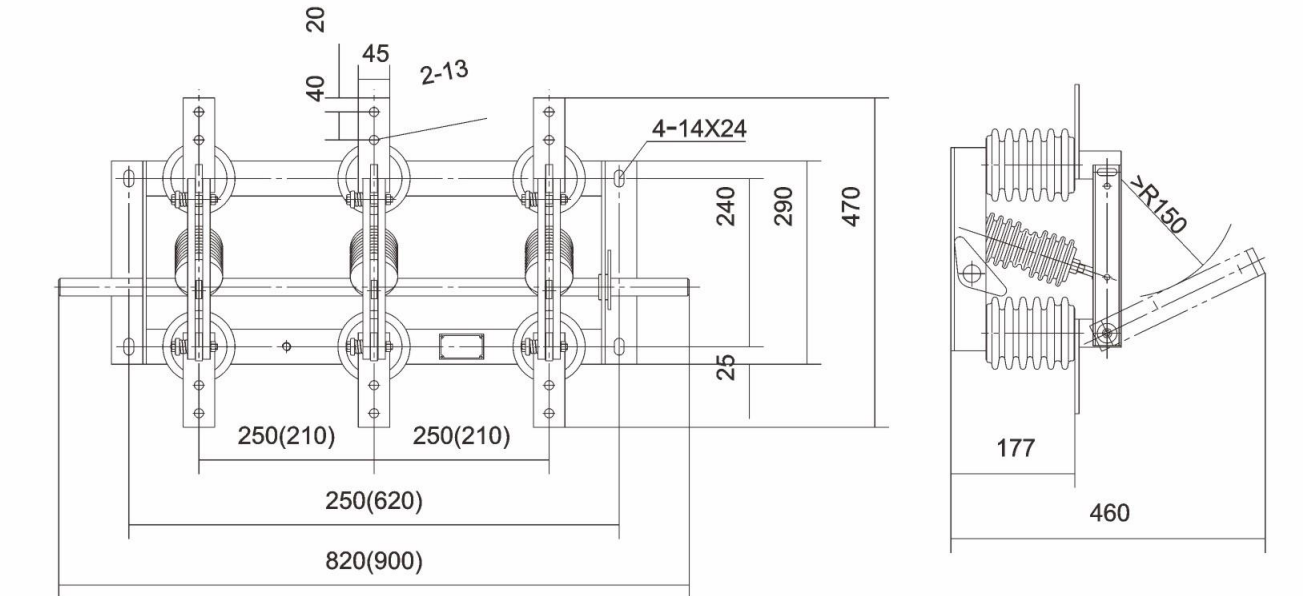

Výkres

Používejte podmínky prostředí

1. Horní hranice okolní teploty +40 ℃, dolní limit -l0 ℃, Poznámka: Povolte skladování a přepravu při -25 ℃

2. Nadmořská výška ne více než 1000 m

3. relativní vlhkost: Denní průměr není více než 95%, měsíční průměr není více než 90%

4. Tlak vodní páry: Denní průměr není více než 2,2 × 10-3MPa, průměr měsíce není více než 1,8 × 10-3MP

5. Okolní vzduch by měl být bez korozivních nebo hořlavých plynů, vodní páry a dalšího zjevného znečištění.

6. Žádné pravidelné a násilné vibrace.

POZNÁMKA: Konzultujte s výrobcem a vyřešit problém, pokud není v souladu s výše uvedenými podmínkami

Objednávání pokynů

● Přijměte OEM & ODM: Ano

● Certifikát: CE, testovací zprávy

● Doba výroby: 7 ~ 12 pracovních dnů

● Záruční doba: 12 měsíců

● Dodací doba: 15 dní

● Při objednávce tohoto přepínače uveďte prosím specifikaci modelu, jmenovité napětí, jmenovitý proud a další technická data.

● Pokud existují zvláštní požadavky, můžete vyjednat naše řešení.
