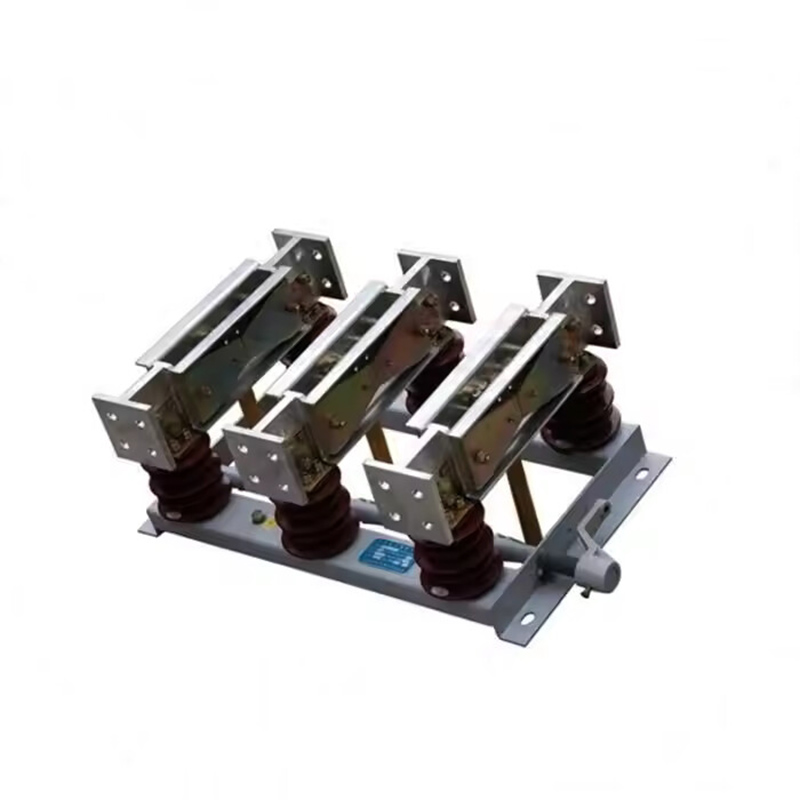

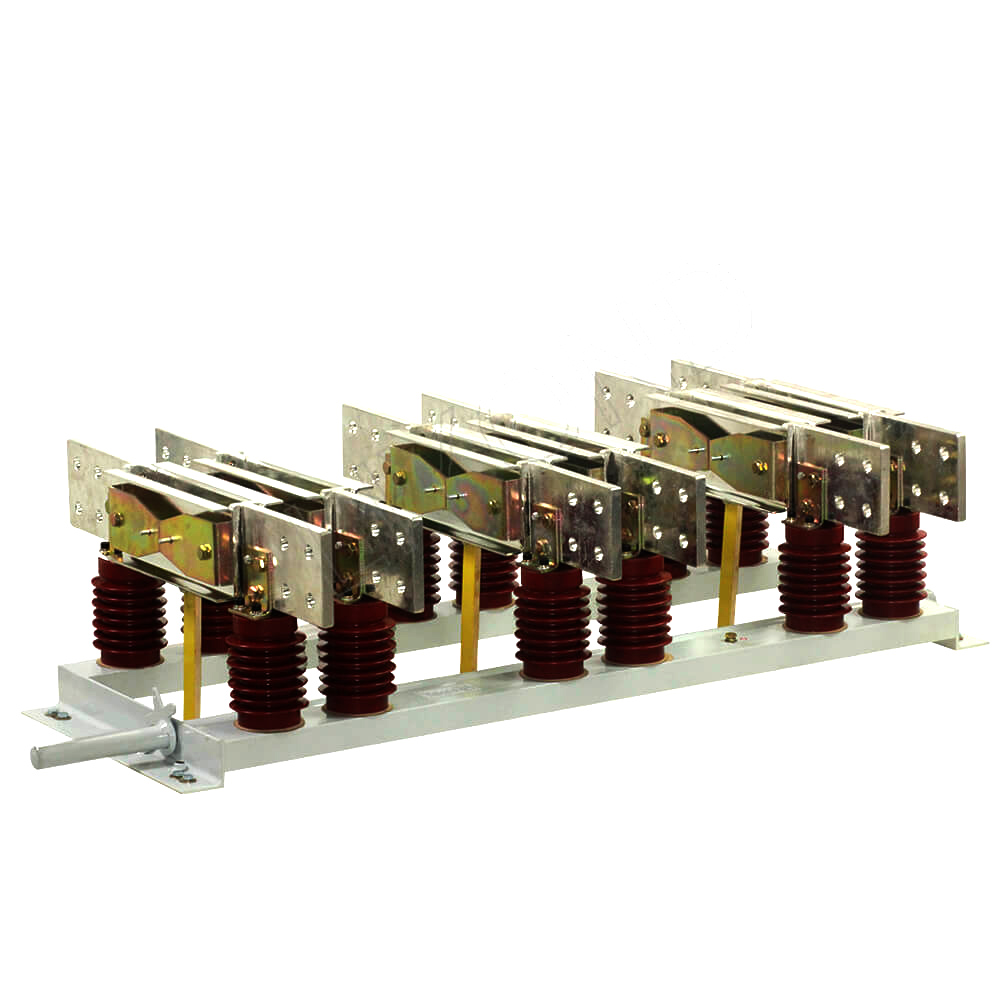

GN22-12 Třífázový izolační spínač 6300a s vysokým proudem vnitřního vysokého napětí
Model: GN22-12
Vnitřní vysokopěťový spínač série GN22-12 (c) (d) je navržen pro napájecí systémy s jmenovitým napětím 12 kV a frekvencí 50 Hz. Toto zařízení se používá hlavně pro otevírání a uzavírání obvodů v energetickém systému za podmínek bez zatížení. Díky schopnostem vydržet vysoký proud je ideální pro aplikace vyžadující vysokou bezpečnost a časté operace. Zařízení lze nakonfigurovat tak, aby vyhovovalo různým potřebám životního prostředí.
Tento produkt je vysoce proudovým izolačním spínačem se třífázovou společnou strukturou nože. Přijímá prototyp mechanického zamykání s dvoustupňovým působením uzavření a kontaktu, dosažení kontaktu bez opotřebení, malou provozní silou, vysokým kontaktním tlakem a dobrou dynamickou tepelnou stabilitou.
Volný vysokopěťový rozváděč s řadou GN22-12 (c) (d) Série s vysokým napětím vysoce napětí se používá v energetických systémech s jmenovitým napětím 12 kV, 50 Hz a níže, pro připojení, odpojení nebo převádění vedení pod napětím, ale bez zatížení.
Mnoho porovnávacího mechanismu: Lze také použít mechanismus CS6-1, CS6-2 a dalšími manuálními provozními mechanismy a elektrické operační mechanismy.
Tato řada přepínačů je provozována manuálním operačním mechanismem CS6-2 nebo elektrickým operačním mechanismem a může být nainstalována na levé nebo pravé straně odpojení.
Strukturální rysy
Tento produkt je vysoce proudovým izolačním spínačem se třífázovou společnou strukturou nože. Přijímá prototyp mechanického zamykání s dvoustupňovým působením uzavření a kontaktu, dosažení kontaktu bez opotřebení, malou provozní silou, vysokým kontaktním tlakem a dobrou dynamickou tepelnou stabilitou.
Oblasti aplikace:
Swindgear Systems: Používá se v rozváděči uzavřeném kovu pro izolaci a ochranu elektrických obvodů.
Zařízení pro distribuci energie: Ideální pro použití v rozvodech napájení a zajištění bezpečné izolace obvodu během údržby.
Elektrické elektrárny: Pro bezpečné provoz a údržbu se používá ve vnitřních aplikacích, kde je vyžadována vysoce napěťová elektrická izolace.
Transformátorové stanice: Aplikováno v transformátorových rozvodnách pro bezpečné izolaci obvodů transformátoru.
Instalace obnovitelných zdrojů energie: Lze použít při systémech skladování energie nebo obnovitelné energie, jako jsou solární a větrné farmy pro ochranu a izolaci během údržby.
Podmínky prostředí pro použití
1.Ambientní teplota vzduchu: -15 ℃ ~ 40 ℃, denní průměrná teplota ≦ 35 ℃.
2.altitude ≦ 1000m.
3. Temperature podmínky:
Denní průměrná relativní vlhkost ≦ 95%, denní průměrný tlak vodní páry ≦ 2,2 kPa;
Měsíční průměrná relativní vlhkost ≦ 90%, měsíční průměrný tlak vodní páry ≦ 1,8 kPa.
4. Intenzita intenzity ≦ 8 stupňů.
5. Nasaze bez požáru, nebezpečí výbuchu, závažného znečištění, chemické koroze a závažné vibrace.
Poznámka: Pokud podmínky použití produktu přesahují výše uvedená ustanovení, uživatel vyjednává a určí se společností.
Popište displej

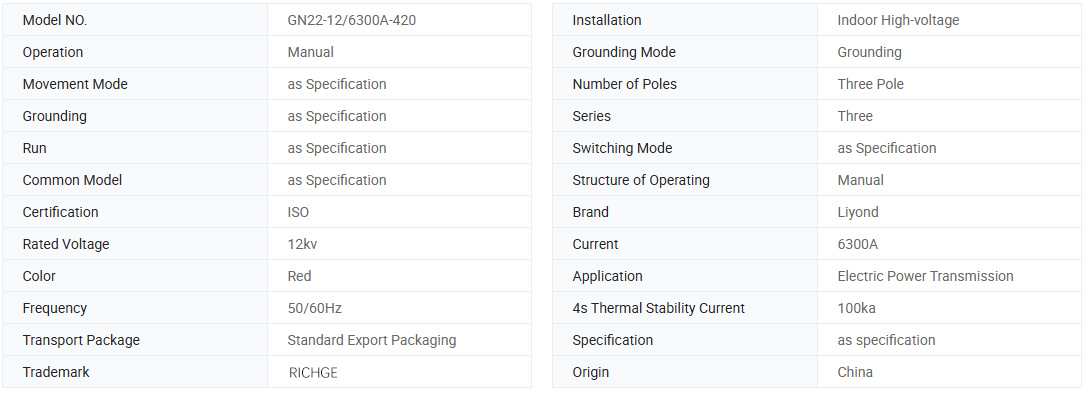

Technický parametr
Model.
Jmenovité napětí
Hodnocený proud
4sekundový proud tepelné stability (efektivní hodnota) KA
Dynamická stabilita proudu (maximální hodnota) Ka
GN22-12 (c) (d)/2000a
12
2000
50
100
GN22-12 (C) (D)/2500A
12
2500
50
125
GN22-12 (C) (D)/3150A
12
3150
50
125
GN22- 12 (C) (D)/4000A
12
4000
50
125
GN22-12 (C) (D)/5000A
12
5000
100
250
GN22-12 (C) (D)/6300A
12
6300
100
250
GN22-12 (C) (D)/8000A
12
8000
100
250

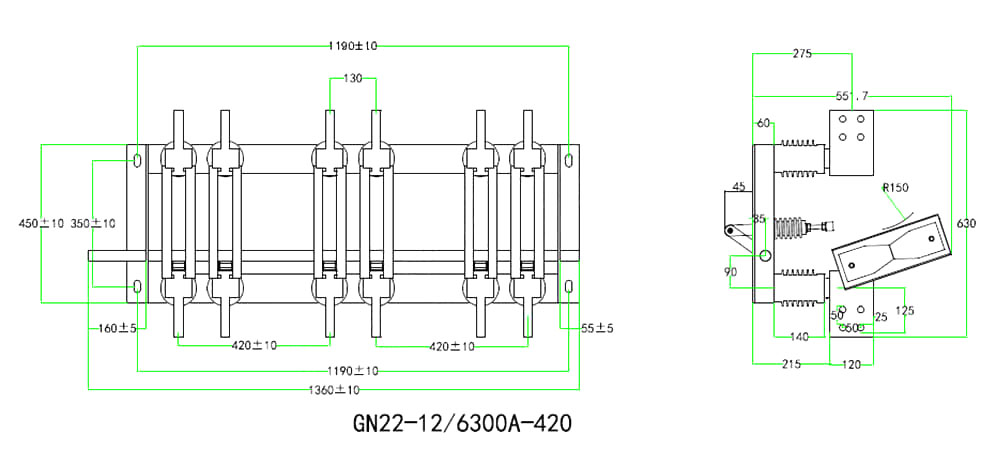

Reference o rozměrovém výkresu (6300A)
Objednávání pokynů
● Přijměte OEM & ODM: Ano
● Certifikát: CE, testovací zprávy
● Doba výroby: 7 ~ 12 pracovních dnů
● Záruční doba: 12 měsíců
●Dodací doba: 15 dní
● Při objednávce tohoto přepínače uveďte prosím specifikaci modelu, jmenovité napětí, jmenovitý proud a další technická data.
● Pokud existují zvláštní požadavky, můžete vyjednat naše řešení.
