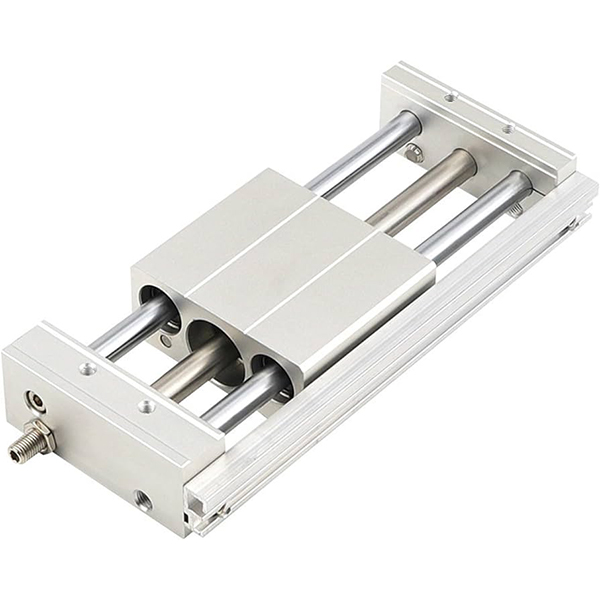

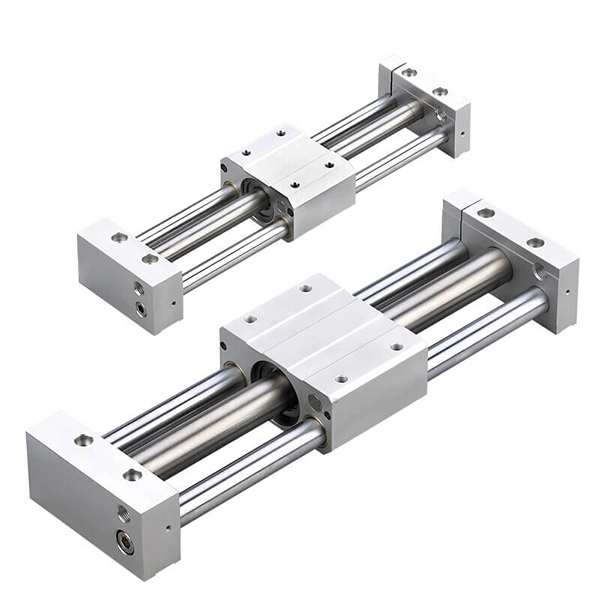

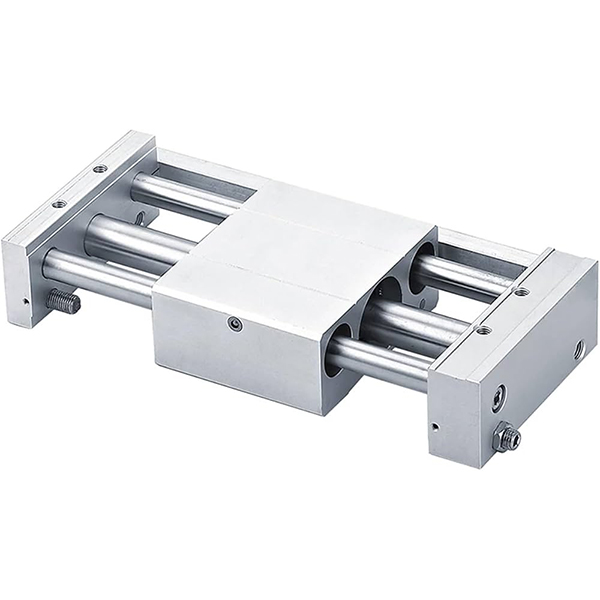

Bezpístnicový válec s magnetickou spojkou řady CY1 | Klasický model ekonomické základny

Značka: SOLH by Richge Technology

CY1S
CY1L

Přehled produktu

     Řada SOLH CY1 je klasický a ekonomický válec bez pístnice s magnetickou spojkou, který slouží jako základní předchůdce modernizované řady CY3. Přijímá bezkontaktní magnetickou synchronní hnací strukturu, kde se vnitřní píst a vnější posuvný stůl pohybují současně prostřednictvím silné magnetické síly. Díky plně uzavřenému provozu s nulovým únikem, kompaktní konstrukci a nákladově efektivnímu výkonu je určen pro aplikace s lineárním pohonem s nízkou až střední zátěží a středně dlouhým zdvihem. S rozsahem vrtání od φ6 do φ63 mm, standardním zdvihem do 1 000 mm a maximálním prodlouženým zdvihem 1 500 mm, tato řada pokrývá rozmanité modely vedení, které splňují požadavky na více scénářů, což z ní činí preferovaný cenově výhodný bezpístnicový pohon pro běžné automatizované výrobní linky.

Umístění jádra a konstrukční prvky

• Pohon magnetické spojky a čistý výkon s nulovým únikem: Vestavěné vysokopevnostní permanentní magnety na pístu a posuvném stole realizují nemechanický synchronní převod. Plně uzavřený válec eliminuje únik vzduchu a emise prachu a zcela se přizpůsobí přísným čistým pracovním prostředím v elektronice, lékařských zařízeních a potravinářském průmyslu.

• Klasická základní struktura a vysoká cena: Řada CY1, která využívá minimalistickou mechanickou strukturu s menším počtem součástí, účinně snižuje výrobní náklady a nabízí vyšší nákladovou konkurenceschopnost než modernizovaná řada CY3. Základní model CY1B nemá integrovanou montážní plochu a pro instalaci vyžaduje dvoukoncové nosné konzoly. Je vybaven základní konfigurací kroužku odolného proti opotřebení a prachotěsného kroužku a vyznačuje se minimálním pracovním tlakem 0,18 MPa, s mírně kratší životností, ale plně způsobilý pro běžné standardní pracovní podmínky.

• Diverzifikované modely derivátů pro plné pokrytí: Kompletní produktová řada pokrývá několik typů vedení, aby vyhovovala různým požadavkům na přesnost a zatížení:

• CY1B: Základní typ bez vodící konstrukce a montážní plochy, vyžadující vnější vodicí lišty a dvoukoncové držáky.

• CY1S: Typ kluzného vedení s vestavěným kluzným ložiskem, podporující provoz s malým zatížením bez vnějších vedení.

• CY1L: Typ vedení s kuličkovým ložiskem s mimořádně hladkým posuvem a zvýšenou nosností pro stabilní vysokofrekvenční pohyb.

• CY1H: Vysoce přesný typ vedení s vynikající přesností opakovaného polohování pro scénáře přesného přenosu.

• CY1F: Nízkoprofilový tenký typ s o 29 % sníženou celkovou výškou, dokonale vhodný pro ultrakompaktní prostory pro instalaci zařízení.


• Standardní vyrovnávací paměť a volitelná vysokorychlostní konfigurace: Standardní pryžové nárazníky s dvojitým koncem účinně absorbují provozní nárazy a snižují hluk při chodu. Volitelné externí hydraulické nárazníky podporují stabilní provoz při maximální rychlosti 500 mm/s pro středně vysoké cyklické pracovní podmínky.

• Široká kompatibilita magnetických spínačů: Vyhrazené univerzální drážky spínače na těle válce jsou kompatibilní s magnetickými spínači řady D-M9 a D-A9, což umožňuje instalaci libovolné polohy a flexibilní zpětnou vazbu signálu zdvihu.

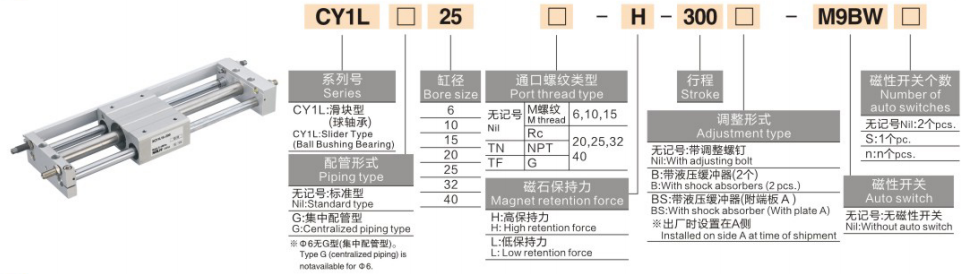

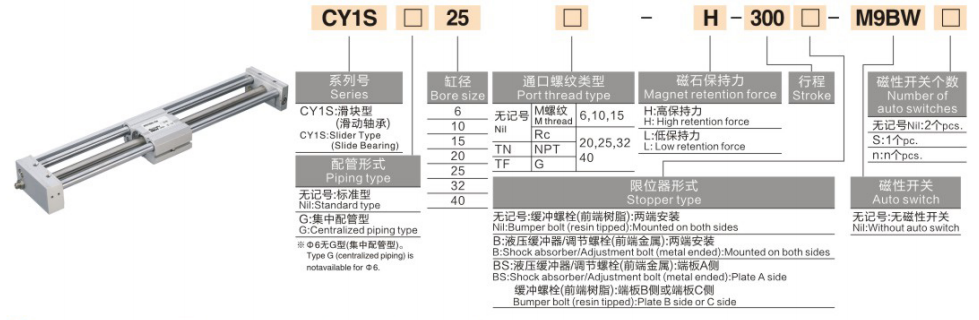

Kompletní pravidlo kódování modelu

Příklady modelů: CY1B20-500 | CY1S40-800-M9PL

Referenční příklady standardních objednávek

• CY1B20-500: vrtání 20 mm, zdvih 500 mm, základní typ bez magnetického spínače

• CY1S40-800-M9PL: vrtání 40 mm, zdvih 800 mm, typ posuvného vedení s magnetickým polohovým spínačem

Základní technické specifikace (20℃ standardní stav)

1. Základní obecné specifikace

• Provozní režim: Dvojčinná magnetická spojka bezkontaktní synchronní přenos

• Pracovní kapalina: Stlačený vzduch (standard bezolejového provozu)

• Okolní teplota: 5~60℃ (pracovní prostředí bez mrazu)

• Rozsah pracovního tlaku: 0,18~0,7MPa; Kontrolní tlak: 1,05 MPa

• Standardní provozní rychlost: 50~500 mm/s

• Režim vyrovnávací paměti: Standardní pryžový nárazník s dvojitým koncem; volitelný externí hydraulický nárazník pro vysokorychlostní scénáře

• Magnetická přídržná síla: 49~2450N (progresivně se zvyšuje s velikostí otvoru)

2. Tabulka klíčových parametrů výkonu (@0,5 MPa)

Základní konfigurace a pokyny pro výběr

1. Výběr velikosti vrtání podle zatížení a tahu

• φ6~φ15 (Micro Light Duty): Vhodné pro zátěže ≤2,5 kg, určené pro přenos přesných součástek s krátkým zdvihem v miniaturních elektronických přesných zařízeních.

• φ20~φ32 (všeobecný lehký provoz): Odpovídající lehkému zatížení 4~10 kg, ideální pro konvenční operace tlačení a tahu s dlouhým zdvihem (≤1000 mm) v běžných automatických výrobních linkách.

• φ40~φ63 (střední zatížení): Použitelné pro scénáře středního zatížení 16~40 kg, dokonale přizpůsobené pro manipulaci s dlouhým zdvihem a vysokofrekvenční cyklické pracovní podmínky v balicích a logistických automatizačních zařízeních.

2. Výběr modelu a naváděcího systému

• Základní typ CY1B: Cenově nejefektivnější model bez vestavěné vodicí konstrukce. Externí lineární vodicí lišty jsou povinné, vhodné pro rozpočtové projekty a zařízení s vyhrazenými vodícími konstrukcemi.

• Typ posuvného vedení CY1S: Vybaveno vestavěným vedením s kluzným ložiskem, které nevyžaduje žádná externí pomocná vedení pro malá zatížení (≤10 kg), vyznačuje se jednoduchou instalací a širokou univerzálností.

• Typ vedení s kuličkovým ložiskem CY1L: Přijímá vysoce přesnou strukturu kuličkového ložiska s ultra nízkým kluzným odporem a prodlouženou životností, speciálně navrženou pro vysokorychlostní a vysokofrekvenční cyklické pracovní podmínky.

• CY1H vysoce přesný typ: Nakonfigurováno s přesným lineárním naváděcím mechanismem, dosahujícím přesnosti opakovaného polohování až ±0,02 mm, použitelné pro vysoce přesné polohování a scénáře přenosu na mikrovzdálenost.

• CY1F nízkoprofilový typ: Optimalizovaná tenká konstrukce s 29% sníženou celkovou výškou, řešící problém omezeného vertikálního instalačního prostoru pro kompaktní automatizovaná zařízení.

3. Výběr prostředí a funkční konfigurace

• Adaptace na čisté prostředí: Bezdotykové provedení magnetického přenosu s nulovou netěsností a bezprašností splňuje hygienické výrobní normy; Modely CY1S a CY1L jsou preferovány pro dlouhodobý provoz v čistých prostorách.

• Vysokorychlostní upgrade pracovních podmínek: Vybaven vnějšími hydraulickými nárazníky pro eliminaci koncových nárazů, stabilně podporující nepřetržitou provozní rychlost až 500 mm/s.

• Zpětná vazba přesné polohy: Spojte se s magnetickými spínači řady D-M9 nebo D-A9 pro realizaci polohování vícebodového zdvihu a výstupu signálu v reálném čase.

Typické scénáře průmyslových aplikací

• Přenos materiálu v čisté místnosti: Struktura magnetické spojky s nulovým znečištěním se široce používá pro manipulaci s materiálem na dlouhé vzdálenosti v bezprašných dílnách na výrobu polovodičů a LCD, čímž se zabrání sekundární kontaminaci čistého pracovního prostředí.

• Balicí linka Posun obrobku: Vysoce cenově výhodná konstrukce se přizpůsobuje tlačení a tahání lehkých a středně těžkých obrobků v potravinářských a farmaceutických balicích zařízeních s dlouhým zdvihem, s nízkou poruchovostí a jednoduchou každodenní údržbou.

• Automatické ovládání dveří zařízení: Bezpístnicová kompaktní konstrukce šetří vnější instalační prostor, vhodná pro otevírání a zavírání ochranných dvířek zařízení a protiprachových štítů s dlouhým zdvihem.

• Polohování montážní linky s dlouhým zdvihem: Spolupracuje s odpovídajícími vodícími moduly pro dosažení stabilního přesného polohování v rámci ultra dlouhého zdvihu 1 ~ 1,5 m, čímž splňuje požadavky na nepřetržité cyklické polohování výrobních linek.

• Ekonomické alternativní řešení: Ideální náhrada za vysokou cenu řady CY3 v projektech automatizace s omezeným rozpočtem, která plně uspokojuje základní požadavky na lineární řízení s dlouhým zdvihem.

Srovnání výkonu jádra řady CY1 vs

Průvodce rychlým výběrem ve třech krocích

1. Potvrzení velikosti otvoru: Vypočítejte požadovaný tah na základě hmotnosti nákladu s bezpečnostním faktorem ≥2. Doporučená pravidla: ≤2,5kg → φ15; 4~10kg → φ32; 16~40kg → φ63.

2. Potvrzení typu modelu: Zvolte CY1B pro ultranízký rozpočet; CY1S pro instalaci bez vedení s nízkou zátěží; CY1L pro vysokorychlostní vysokofrekvenční provoz; CY1H pro požadavky na vysoce přesné polohování.

3. Potvrzení specifikace zdvihu: Vyberte standardní zdvih 50~1000 mm pro běžné použití; volitelný prodloužený zdvih až na 1500 mm pro požadavky na středně dlouhé vzdálenosti.

Shrnutí jedné věty

     Bezpístnicový válec s klasickou magnetickou spojkou řady SOLH CY1 je ekonomický čistý pohon s nulovým únikem s různými modely vedení, který slouží jako levné základní řešení lineárního pohonu s dlouhým zdvihem pro obecnou automatizaci s lehkým středním zatížením a zařízení pro čisté prostory.
