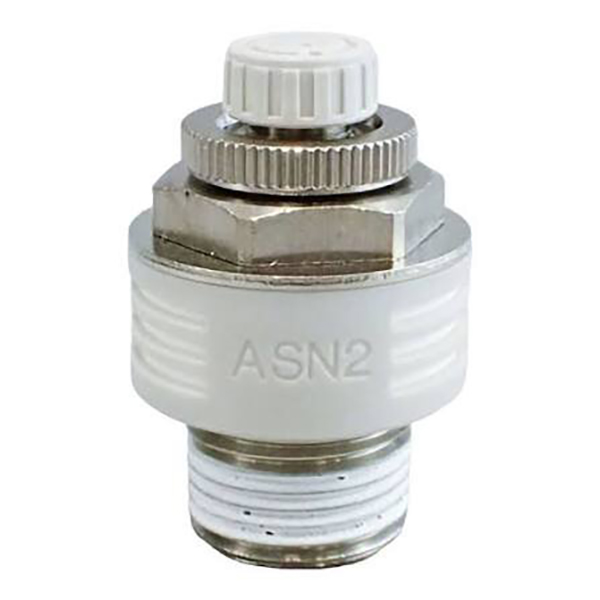

Výfukový škrticí ventil řady ASN2 s tlumičem

Výfukový škrticí ventil řady ASN2 s tlumičem | Integrovaná regulace rychlosti a ventil pro redukci hluku

Značka: SOLH by Richge Technology | SMC kompatibilní integrovaný pneumatický tlumič škrticí klapky

1. Přehled produktu

     Řada SOLH ASN2 jeAll-in-one výfuková škrticí klapka s vestavěným tlumičem, speciálně navržený pro přímou montáž na výfukový port EXH pneumatických solenoidových ventilů. Integruje regulaci rychlosti výfuku a funkce redukce hluku do jedné jednotky, čímž eliminuje potřebu samostatné instalace tlumiče. Upgradovaný pryskyřičný typ ASN2-A využívá přesnou škrticí strukturu jehlového ventilu a design nastavení proti pádu a vyznačuje se lehkým tělem, přesným nastavením stupnice a funkcí zamykání směrem dolů. Jedná se o nákladově efektivní, prostorově úsporné a vysoce stabilní řešení regulace rychlosti výfuku pro standardní okruhy pneumatických solenoidových ventilů.

2. Základní pracovní funkce a výhody

     • Instalace speciálního solenoidového EXH portu: Na rozdíl od škrticích ventilů na konci válců se ASN2 instaluje výhradně na výfukové porty elektromagnetických ventilů pro profesionální regulaci rychlosti škrcení na výstupu, čímž se optimalizuje celkové uspořádání pneumatického okruhu.

     • Přesná logika škrcení výfuku: Standardní ovládání škrcení výstupu; otáčení ve směru hodinových ručiček snižuje průtok vzduchu pro pomalejší pohyb válce, otáčení proti směru hodinových ručiček zvyšuje průtok vzduchu pro rychlejší akci a umožňuje plynulé nastavení rychlosti.

     • Vysoce účinný integrovaný tlumič hluku: Vestavěná vysoce výkonná konstrukce pro snížení hluku, dosahující snížení hluku o více než 20 dB i za podmínek maximálního průtoku, účinně řešící znečištění hlukem z pneumatického výfuku.

     • Jehlový ventil Anti-Drop Struktura: Nastavovací knoflík má design proti uvolnění a pádu, který zabraňuje vypadnutí knoflíku a odchylce parametrů způsobené dlouhodobými vibracemi zařízení, což zajišťuje stabilní dlouhodobý provoz.

3. Pravidla kódování modelu a definice specifikace

     Typický modelový příklad: ASN2-02A

     • ASN2: Sériový kód pro integrovaný výfukový škrticí ventil s tlumičem

     • Kód ráže: M5 (M5×0,8) / U10 / 32 / 01 (R1/8) / 02 (R1/4) / 03 (R3/8) / 04 (R1/2)

     • Přípona: Vylepšený typ odlehčené pryskyřice, vybavený stlačovací uzamykací strukturou a přesným měřítkem

     • Přípona S: Závit předem potažený těsnicím prostředkem pro zvýšenou těsnost

     • Přípona N: NPT americký standardní závit (výchozí závit R bez přípony)

4. Standardní specifikace a parametry celé řady

5. Základní technické parametry

6. Vylepšené vlastnosti pryskyřicového typu ASN2-A

     • Ultralehký design: Přijímá vysoce pevný pryskyřičný materiál, hmotnost snížená asi o 80 % ve srovnání s tradičním kovovým hlavním tělem, minimalizující zatížení výfukového portu elektromagnetického ventilu.

     • Okno přesné měřítka: Vybaveno noniem, podporujícím mikronastavení 1/4 kruhu. Parametr průtoku je viditelný a kvantifikovatelný a umožňuje standardizované a opakovatelné řízení toku.

     • Pohodlné zamykání zatlačením dolů: Inovativní uzamykací struktura stlačovacího knoflíku. Po nastavení rychlosti lze stisknutím knoflíku uzamknout polohu parametru, což účinně zabrání posunu rychlosti způsobenému vibracemi zařízení a zajistí konzistentní přesnost provozu.

7. Rozlišení výběru modelu: ASN2 vs AS / ASV / ASC Series

8. Pokyny pro instalaci a bezpečnostní opatření

     • Standardní způsob instalace: Přímo našroubujte ventil na výfukový port elektromagnetického ventilu EXH tak, aby tělo ventilu směřovalo ven, přičemž si ponechte dostatečný provozní prostor pro denní nastavení rychlosti.

     • Platná omezení okruhů: Neplatí pro obvody se středovými zpětnými ventily a pilotně ovládanými jednocestnými ventily, které mohou způsobit abnormální činnost válce a nestabilní provoz.

     • Uzamykání odolné proti vibracím: Po dokončení ladění průtoku vzduchu a rychlosti zablokujte nastavovací knoflík, abyste zabránili odchylce rychlosti chodu způsobené dlouhodobými vibracemi zařízení.

Shrnutí jedné věty

     Řada SOLH ASN2 je integrovaná výfuková škrticí klapka a tlumič určený pro výfukové porty solenoidových ventilů. Díky redukci hluku, přesné nastavitelné rychlosti, anti-dropové konstrukci odolné proti vibracím a možnosti vylepšení odlehčenou pryskyřicí zjednodušuje instalaci pneumatického okruhu, snižuje hluk výfuku a je optimálním ekonomickým doplňkem pro regulaci otáček a redukci hluku pro standardní pneumatické solenoidové systémy.
