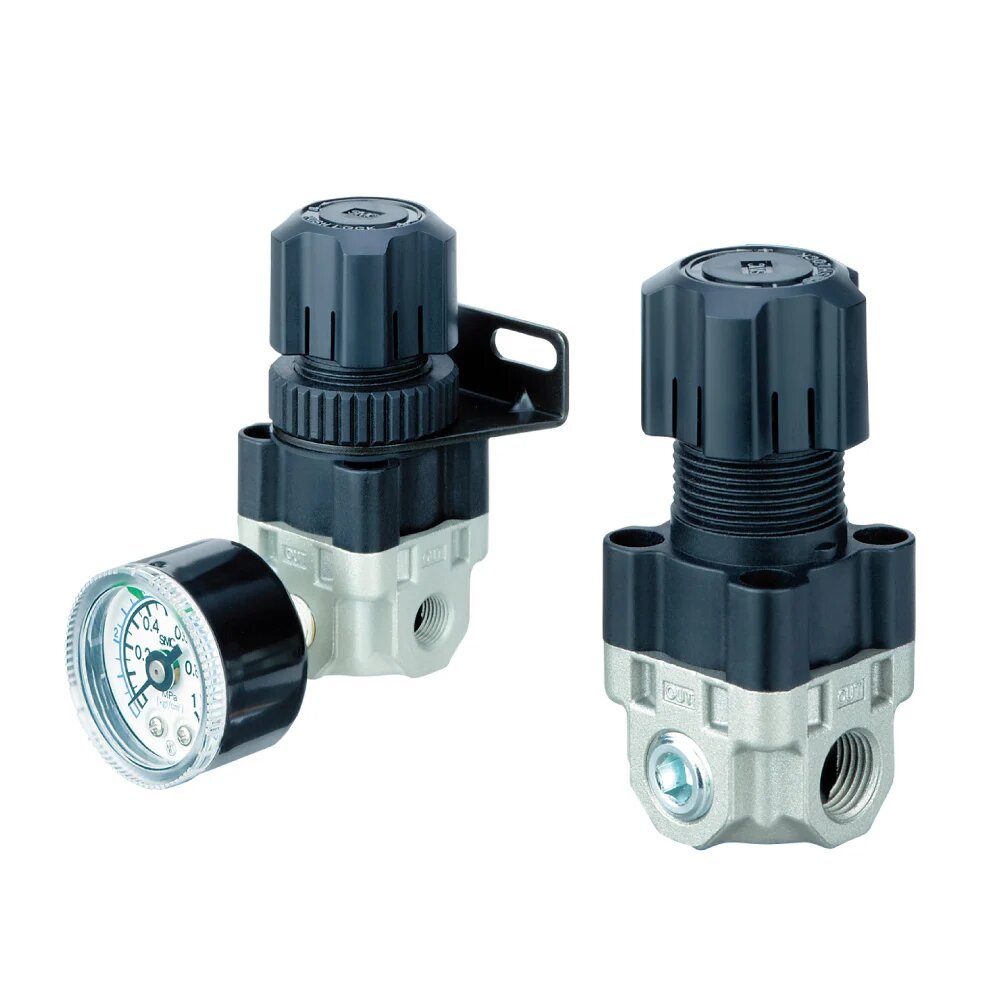

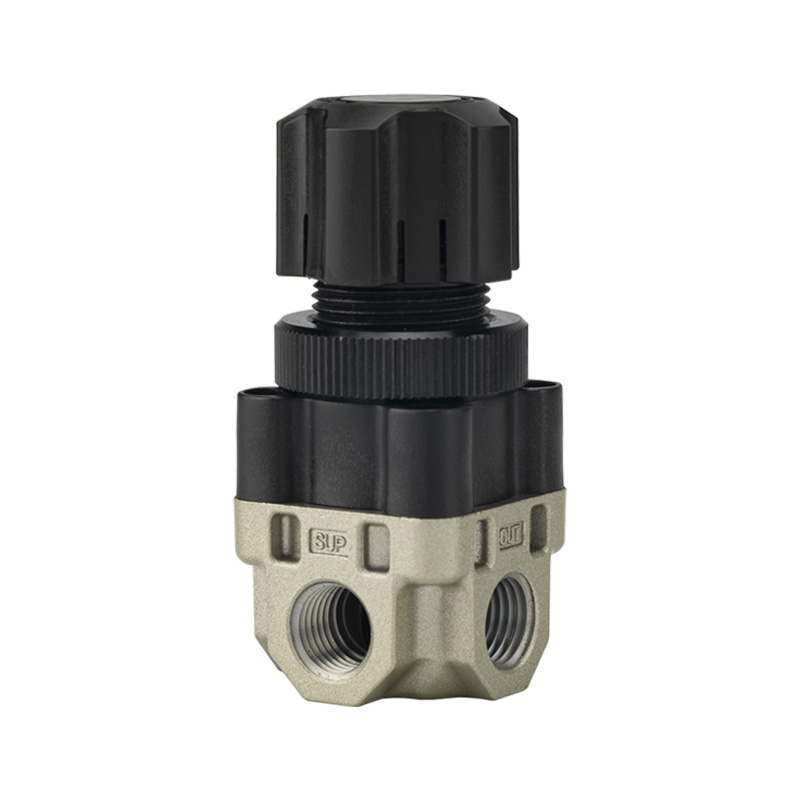

Kompaktní regulátor tlaku řady ARX

Značka:SOLH by Richge Technology (睿其格科技)

Umístění produktu

     Řada ARX, které dominuje model ARX20, je mini pístový odlehčovací regulátor podporující maximální vstupní tlak 2,0 MPa. Zaměřuje se na kompaktní zařízení s vysokotlakým přívodem vzduchu a scénáři přesného nastavení malého průtoku, integruje malé rozměry, nulové nepřetržité odvzdušňování, velkou průtokovou kapacitu a flexibilní uspořádání potrubí s více otvory.

Struktura a pracovní princip

     --Struktura přímo působícího pístu s vestavěnou funkcí odlehčení

     - Maximální vstupní pracovní tlak dosahuje 2,0 MPa, překračuje limit 1,0 MPa běžných regulátorů AR

     --Nulovou stálou spotřebu vzduchu bez trvalého odvzdušňování

     - Jeden přívodní vstup sladěný se třemi nezávislými výstupními porty pro diverzifikované potrubí

     --Miniaturní celkový rozměr: šířka 35 mm, délka 80 mm, čistá hmotnost pouze 110 g

Základní klíčové vlastnosti

1. Odolnost proti vysokému vstupnímu tlaku (hlavní výhoda)

     Max. pracovní tlak: 2,0 MPa; zkušební tlak: 3,0 MPa. K dispozici jsou dvě verze s nastavitelným tlakem: ARX20 pro široký rozsah 0,05–0,85 MPa, ARX21 pro přesné ovládání nízkého tlaku 0,05–0,30 MPa.

2. Ultra kompaktní a lehké tělo

    Celková velikost 35 mm × 80 mm, hmotnost pouhých 110 g, dokonale zapuštěná do úzkých instalačních prostor a integrované automatizační zařízení.

3. Zero Air Loss & Elevated Flow Output

     Nulová nepřetržitá spotřeba vzduchu pro vynikající energeticky úsporný výkon. Jeho průtoková kapacita je dvojnásobná oproti běžným regulátorům ve stejné velikostní třídě.

4. Trojité výstupní porty pro flexibilní uspořádání

     Tři výstupní porty podporují vícekanálovou distribuci plynu, instalaci tlakoměru nebo zaslepovací uzávěr. Port měřidla Rc1/8 je vyhrazen a volitelná montážní konzola umožňuje vícesměrnou instalaci.

5. Stabilní a bezúdržbový provoz

     Použitelný teplotní rozsah: -5℃ ~ +60℃. Automatické odlehčení uvolňuje přetlak pro ochranu okruhu. Vnitřní struktura bez mazání snižuje každodenní pracovní zátěž při údržbě.

Tabulka technických specifikací

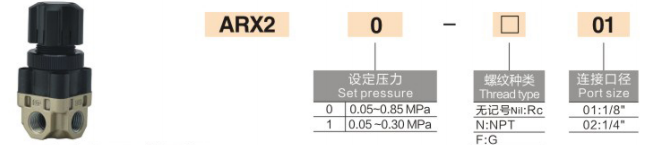

Vysvětlení kódu modelu

Příklad: ARX20-01GB

     --ARX: Kód produktové řady

     --20: Standardní rozsah tlaku; 21: Rozsah nízkého tlaku

     --01: Velikost portu 1/4"

     --G = závit G / N = závit Rc / F = závit NPT

     --B: Vybaveno montážním držákem; P: Typ montáže na panel

     --Suffix G: Dodává se s odpovídajícím manometrem

Typické aplikační scénáře

     Malé 2,0MPa vysokotlaké vzduchové kompresory Přesné zařízení pro foukání vzduchu a dávkování tekutin Vestavěné kompaktní pneumatické automatizační zařízení Vysokotlaké vzduchové testovací okruhy Laboratorní analytické přístroje, které vyžadují nulový únik a stabilní tlakový výstup.

Shrnutí jedné věty

     Kompaktní pístový regulátor ARX podporuje vysoký vstupní tlak 2,0 MPa s nulovou spotřebou vzduchu, trojitými výstupními porty a zvětšeným průtokem, sloužící jako optimální řešení pro malé vysokotlaké nízkoprůtokové pneumatické řízení tlaku.
