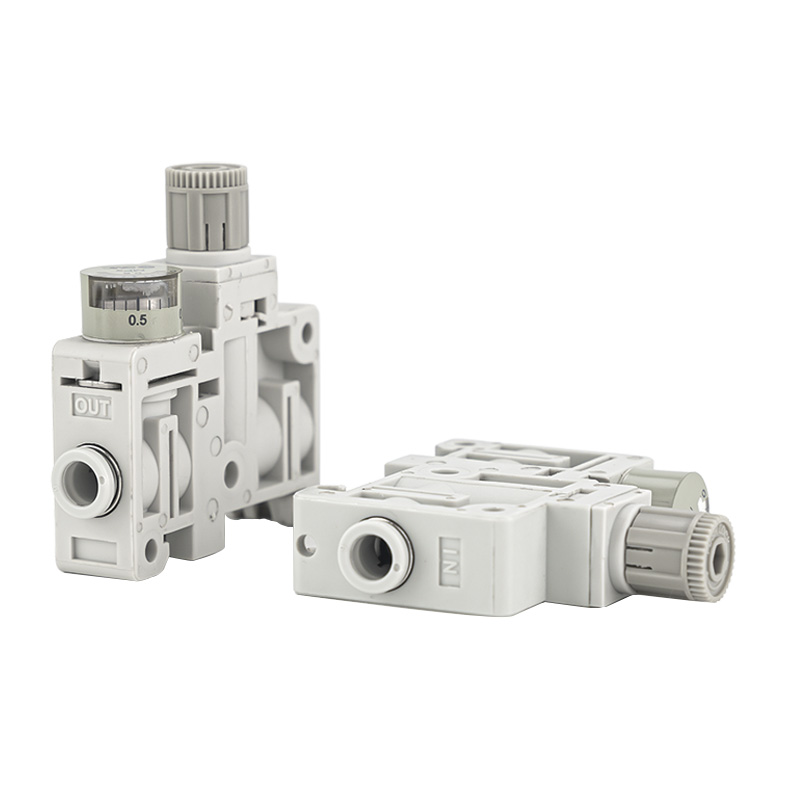

Ultrakompaktní regulátor tlaku řady ARM5 (ARM5S)

Značka:SOLH od Richge Technology

Umístění produktu

     Model jednoduchého regulátoru ARM5 ARM5S je 14mm ultra úzký přímočinný pístový regulátor tlaku se zabudovanou standardní funkcí zpětného toku. Vyznačuje se malými rozměry, volitelnou samostatnou nezávislou instalací nebo sestavou naskládaných na potrubí, integrovanými zasouvacími konektory na jeden dotyk a vysoce přesným laděním tlaku. Tento mini regulátor je přizpůsoben pro miniaturní pneumatické obvody s přísnými požadavky na prostorové omezení.

Struktura a pracovní princip

     · Konstrukce přímočinného pístu; standardní verze s odlehčením, volitelná verze bez odlehčení

     · Standardní konstrukce reverzního toku umožňuje zpětný tok z výstupního portu do vstupního portu

     · Integrované nástrčné fitinky dostupné v rovném a kolenovém typu pro φ4, φ6, 5/32" a 1/4" potrubí

     · Dvě montážní řešení: přímá montáž na panel a montáž na lištu DIN

     · Ultralehké tělo váží pouhých 33 gramů

Základní klíčové vlastnosti

     1. 14mm ultrakompaktní úzké pouzdro Šířka těla je pouze 14 mm, s objemem zmenšeným na 1/7 běžného standardního regulátoru AR20. Bez problémů se vejde do vestavěných strojů, ovládacích panelů a kompaktních malých přípravků.

     2. Vysoce přesný nastavitelný tlak Rozsah nastavitelného tlaku pokrývá 0,05–0,7 MPa. Standardní model odlehčení automaticky uvolňuje přetlak pro stabilní výstup; volitelný model bez odlehčení poskytuje vynikající výkon při udržení tlaku.

     3. Vestavěná standardní funkce zpětného toku Vnitřní kanál se automaticky otevře, jakmile výstupní tlak překročí vstupní tlak. Může být instalován přímo za solenoidovými ventily pro zjednodušení celkového uspořádání vzduchového okruhu.

     4. Flexibilní konektory a vícenásobné způsoby montáže Přímé a kolenové fitinky jsou zaměnitelné pro vstupní a výstupní porty. Regulátor podporuje přímé upevnění a stohování na DIN lištu s volitelným bočním manometrem o jmenovitém tlaku 0,8 MPa.

     5. Odolnost proti korozi a dlouhá životnost Pouzdro z pryskyřice a hliníkové slitiny odolává korozi. Použitelná okolní teplota se pohybuje od -5 ℃ do +60 ℃. Provoz bez mazání zajišťuje stabilní dlouhodobý cyklistický výkon.

Tabulka technických specifikací

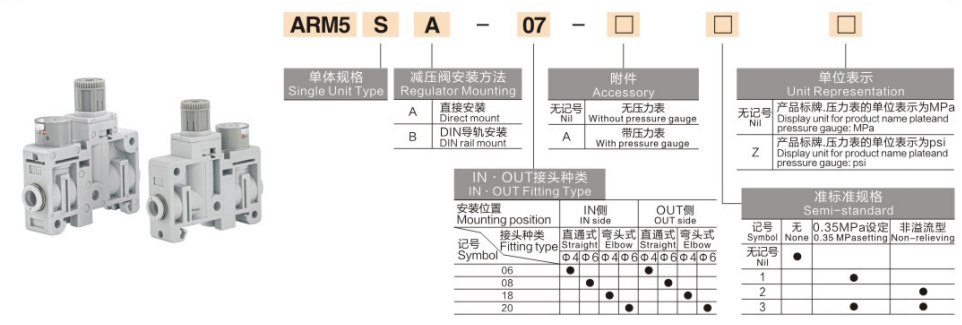

Vysvětlení kódu modelu

Příklad: ARM5SA-07-A

     · ARM5S: Jediný nezávislý orgán regulátoru

     · A: Montáž na lištu DIN; B: Přímá montáž na panel

     · 07: Konfigurace armatur (VSTUP přímá + přímá OUT pro trubku φ6)

     · A: Vybaveno bočním tlakoměrem; prázdný = bez měřidla

Typické aplikační scénáře

     Miniaturní automatizační zařízení a přesné přípravky pro 3C elektroniku, lékařská zařízení a malé roboty Uspořádání zařízení s extrémně omezeným instalačním prostorem Přesné řízení mikroprůtoku: foukání vzduchu, vakuové sání, dávkování kapaliny a ovládání polohování Víceokruhové systémy stohování rozdělovačů, podporující až 10 připojených stanic Sériová instalace za solenoidovými ventily využívající charakteristiku zpětného toku

Shrnutí jedné věty

     Mini regulátor tlaku ARM5S se vyznačuje 14mm ultra úzkou pístovou strukturou, standardním designem zpětného toku, integrovanými nástrčnými šroubeními, jednoduchým/rozdělovacím uchycením a pouze 33g lehkým tělem, které slouží jako preferované řešení pro mikropřesné pneumatické řízení tlaku. Název meta a popis Meta Název: ARM5S 14mm ultra kompaktní mini regulátor tlaku | Richge Technology Meta Popis: Miniaturní pneumatický regulátor Richge ARM5S se standardním zpětným tokem, montáž na DIN lištu, lehký 33g design pro malé přesné automatizační obvody.
