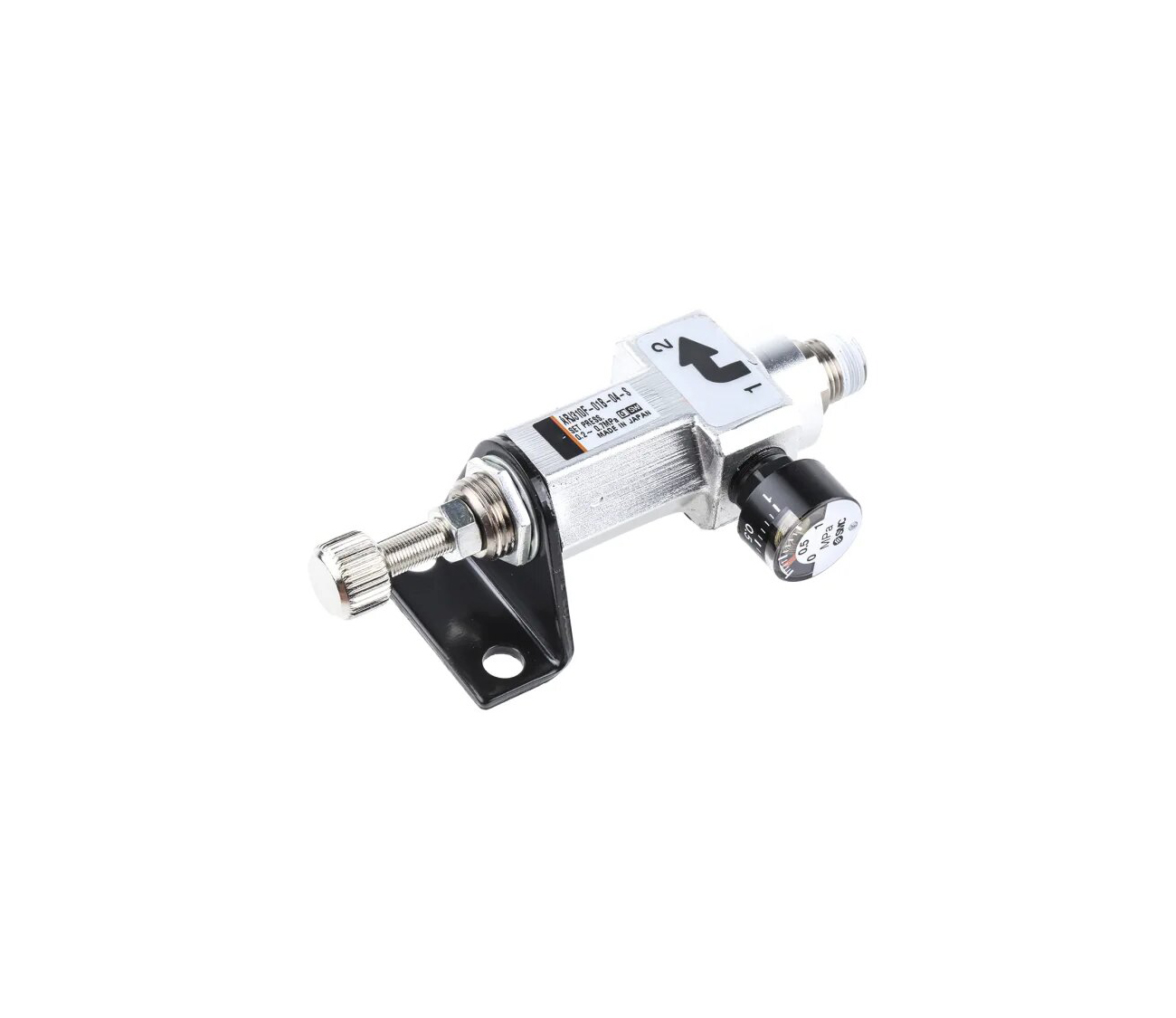

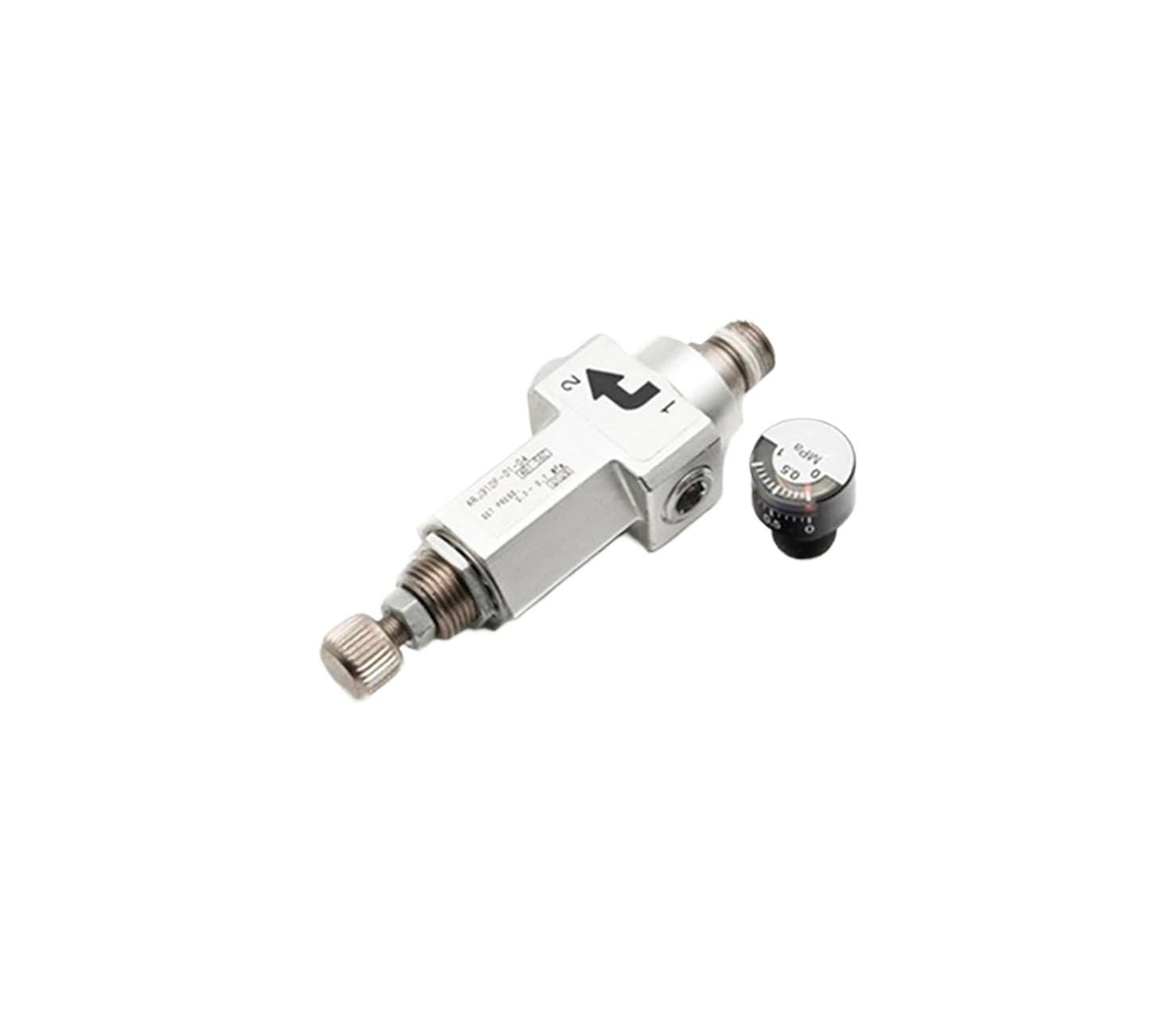

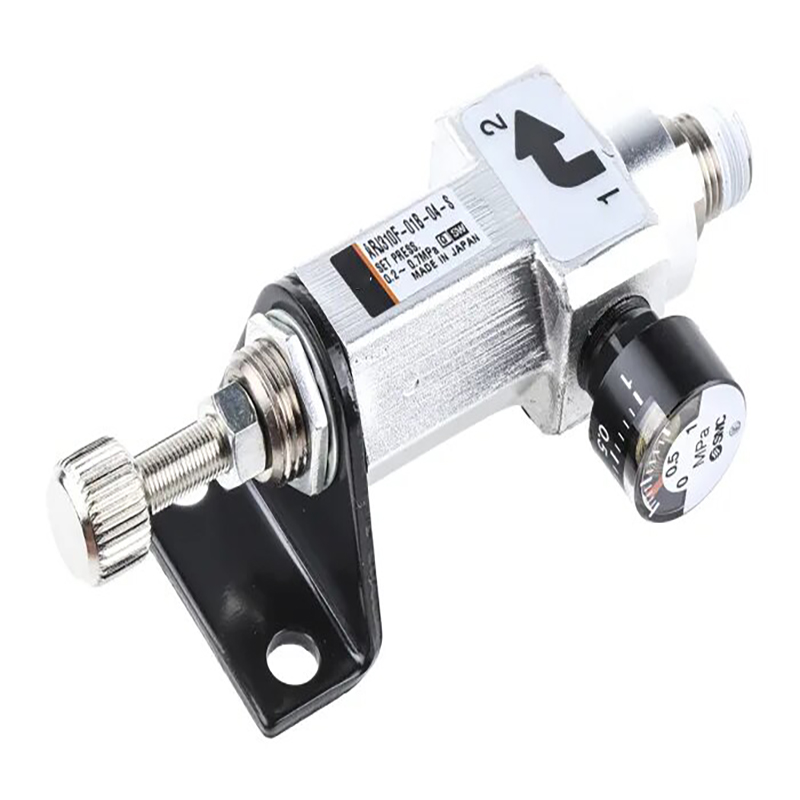

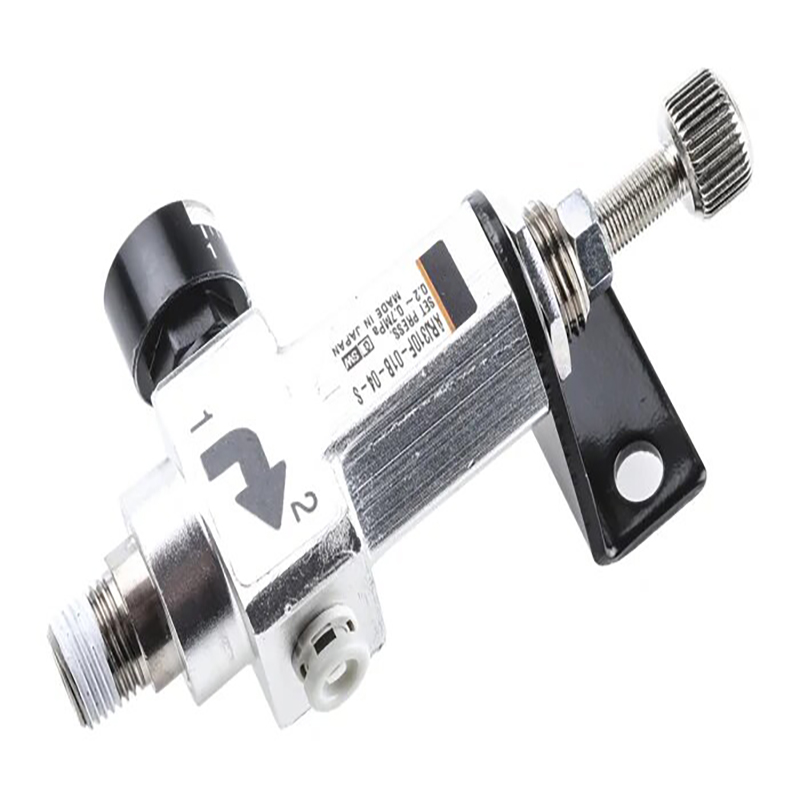

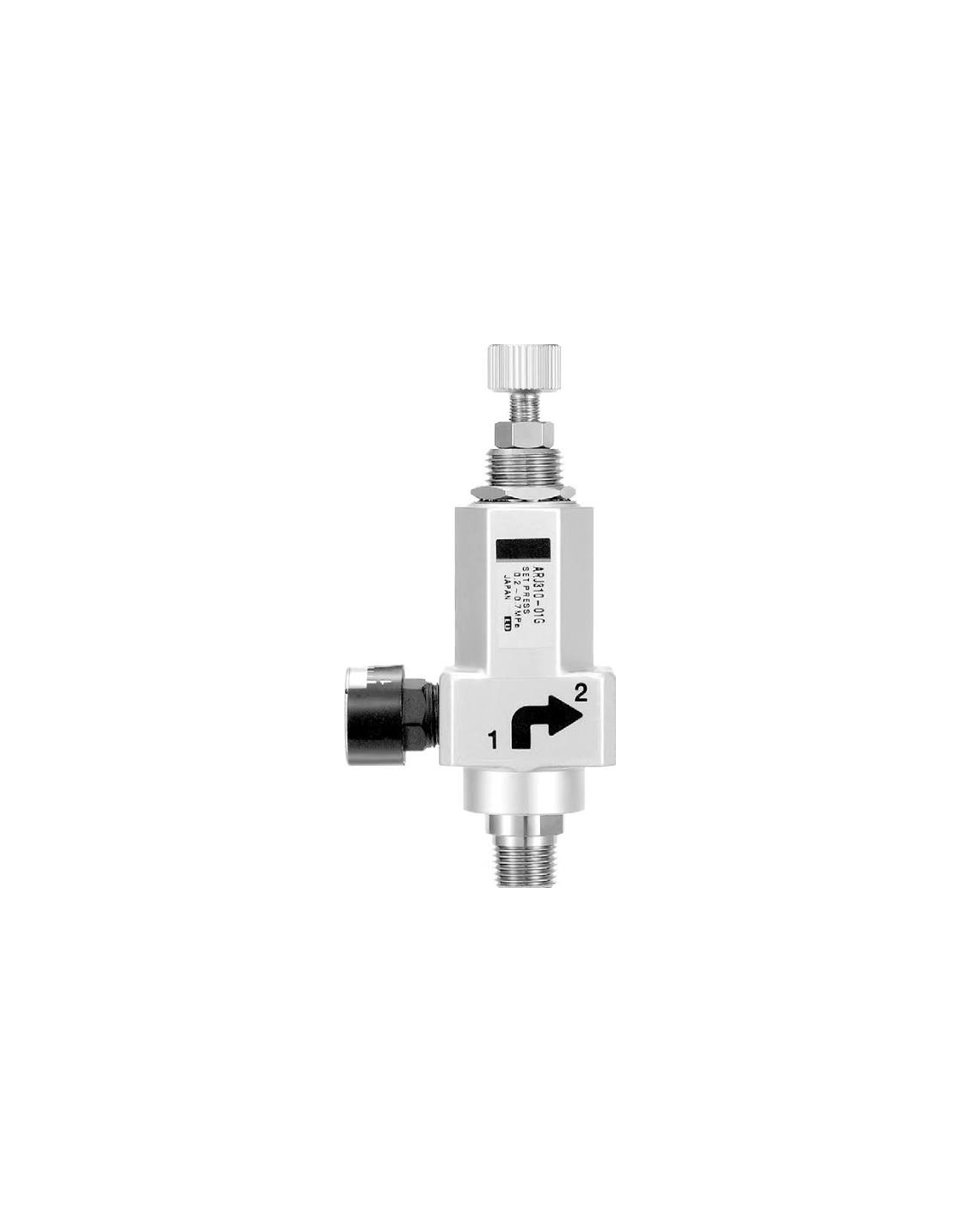

Miniaturní regulátor tlaku řady ARJ310 (přímo ovládaný odlehčením)

Značka:SOLH by Richge Technology (睿其格科技)

Přehled produktu

     Řada SOLH ARJ310 je přímo působící odlehčovací ultrakompaktní přesný regulátor tlaku pro úzké instalační prostory a nízkoprůtokovou vysoce přesnou regulaci tlaku. Jeho celkové rozměry a výkon jsou plně zaměnitelné s originálními regulátory SMC ARJ310 pro přímou výměnu zařízení.

Struktura a základní funkce

     --Struktura: Přímočinný pístový typ s vestavěným odvzdušňovacím ventilem

     --Dvouportové uspořádání (IN / OUT); přetlak se automaticky odvádí vnitřním odlehčovacím kanálem

     --Funkce: Trvale snižujte vstupní tlak vzduchu na přednastavenou výstupní hodnotu, potlačujte kolísání tlaku a nabízí ochranu proti přetlaku

     --Integrovaný design s jednodotykovým zasouvacím výstupem a duálními volitelnými vstupními závity pro flexibilní zapojení

Technické specifikace

     - Pracovní médium: Čistý a obecný průmyslový stlačený vzduch

     --Max. provozní tlak: 0,8 MPa

     --Kontrolní tlak: 1,2 MPa

     --Nastavitelný rozsah tlaku

     --Standardní rozsah: 0,2–0,7 MPa

     --Nízkotlaká verze: 0,05–0,2 MPa

     --Okolní a střední teplota: -5℃ ~ +60℃ (bez vnitřního mrazu)

     --Čistá hmotnost: Přibl. 65 g

     --Šířka těla: 18,5 mm, vhodné pro husté stohování potrubí

     --Stupeň krytí: IP65

Konfigurace portu

Vstupní port (dva volitelné styly)

     -- Vnitřní závit M5×0,8

     --Rc1/8 vnější závit

Výstupní port

     Vnitřní závit Rc1/8 s integrovaným nástrčným konektorem, kompatibilní s metrickou hadičkou φ4/φ6, 5/32" a 1/4" imperiální hadičkou

Gauge Port

     Vnitřní závit Rc1/8, odpovídá mini manometrům řady G15

Definice kódu modelu (Příklad: ARJ310F-01-04)

     --ARJ310: Základní řada mini regulátoru

     --F: Vybaveno vestavěným nástrčným šroubením; vynecháno pro plnou vláknovou verzi

     --01: Standardní závit Rc1/8

     --04: Pro potrubí φ4; 06 představuje potrubí φ6

     --N01: Možnost závitu NPT1/8

Hot prodejní modely

     --ARJ310-01: Plně závitová verze bez zásuvného portu

     --ARJ310F-01-04: Integrovaný nástrčný pro hadici φ4

     --ARJ310F-01-06: Integrovaný nástrčný pro hadici φ6

     --ARJ310F-N01-03: Vstup se závitem NPT1/8

Hlavní výhody produktu

     --Ultra malý lehký design: hmotnost 65 g a úzké tělo 18,5 mm se hodí pro vysoce kompaktní uspořádání zařízení

     --Volby se dvěma vstupními závity (M5 / Rc1/8) pro přizpůsobení různým uspořádáním potrubí

     --Továrně zabudovaný nástrčný výstup eliminuje další konektory a zkracuje dobu montáže

     --Vestavěný odlehčovací mechanismus automaticky uvolňuje přetlak pro stabilní výstupní tlak

     --Podporuje dvojité způsoby montáže matice panelu a externího držáku

     --Přímo působící struktura umožňuje nízký spouštěcí tlak až do 0,05 MPa

Typické aplikační scénáře

     Mini vzduchové válce, malé pneumatické uchopovače, přesné trysky pro foukání vzduchu Montáž elektroniky, lékařská zařízení, zařízení na výrobu polovodičů a kontrolní zařízení Dávkovače kapalin, nástroje na testování úniku vzduchu Kompaktní automatizační stroje, ventilové ostrovy a mini FRL jednotky na úpravu vzduchu

Porovnání modelu: ARJ310 VS ARJ210

Shrnutí jedné věty

     Odlehčovací mini regulátor tlaku ARJ310 se vyznačuje ultrakompaktním tělem, vstupem se dvěma závity, integrovaným zasouvacím konektorem a vysokou přesností, které slouží jako optimální řešení řízení tlaku pro kompaktní pneumatické systémy s nízkým průtokem.
