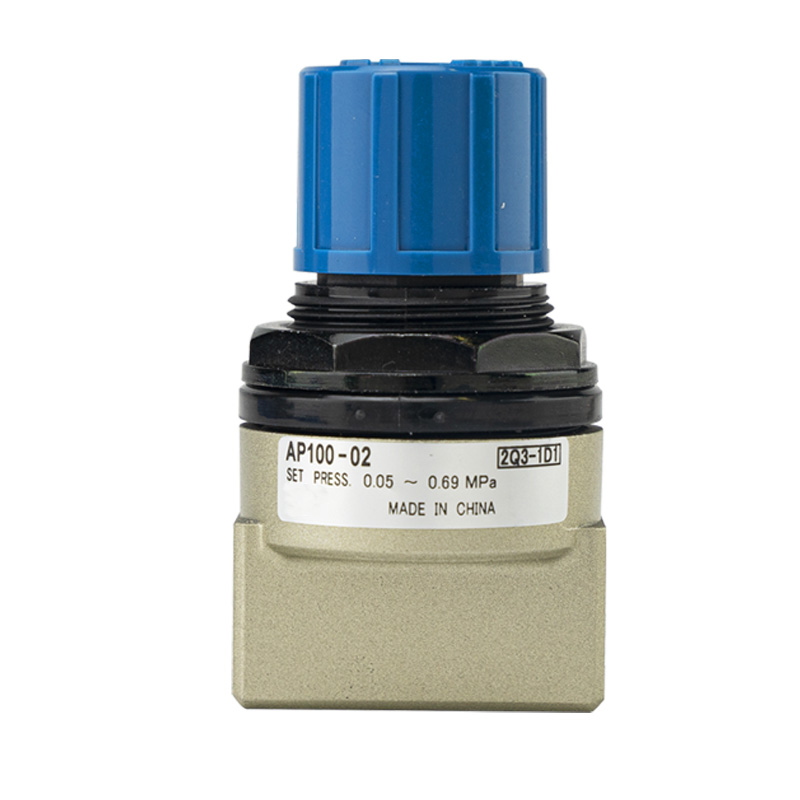

Kompaktní přetlakový ventil řady AP100

Značka:SOLH by Richge Technology (睿其格科技)

Umístění produktu

     Řada AP100 je přímočinný pružinový kompaktní pojistný ventil pro miniaturní pneumatické obvody. Jakmile tlak překročí přednastavenou hodnotu, automaticky vypustí přebytečný vzduch, aby stabilizoval tlak v systému. Díky malé velikosti a snadnému ladění tlaku slouží jako přetlaková ochrana a ovládací prvek horního limitu tlaku pro kompaktní pneumatická zařízení.

Struktura a pracovní princip

     --Struktura: Konstrukce odlehčení vratné pružiny s přímým účinkem bez řízení pilotem

     --Pracovní logika Zavřený stav: Systémový tlak nižší než nastavená hodnota Otevřený stav: Systémový tlak dosáhne nebo překročí nastavenou hodnotu, vzduch vypustí do okolí Stav resetu: Ventil se znovu uzavře, když tlak klesne pod přednastavenou prahovou hodnotu

     - Jednoduchá mechanická sestava složená z nastavovacího knoflíku, pružiny a cívky

     --Připomenutí: Není certifikován jako standardní pojistný ventil JIS, pouze pro regulaci tlaku a kontrolu přetlaku okruhu

Základní klíčové vlastnosti

1. Ultrakompaktní lehká samostatná jednotka

     Celkový rozměr 69×40 mm, čistá hmotnost pouze 0,12 kg. Nezávislá konstrukce s jedním tělem podporuje přímou instalaci, dokonale se hodí pro úzké a vestavěné uspořádání zařízení.

2. Uzamykatelný nastavovací knoflík bez použití nářadí

     Modrý horní knoflík umožňuje přímé nastavení tlaku bez dalších nástrojů. Uzamykací struktura zabraňuje nechtěnému posunu tlaku způsobenému vibracemi nebo nesprávným provozem pro stabilní dlouhodobý provoz.

3. Dva nastavitelné tlakové rozsahy a vysoký odlehčovací průtok

     Standardní model nastavitelný rozsah: 0,05–0,69MPa Nízkotlaká verze X201: 0,02–0,2MPa Maximální přípustný pracovní tlak dosahuje 1,0MPa; velký vnitřní průtokový kanál zajišťuje rychlé uvolnění tlaku.

4. Různé možnosti závitů a flexibilní montáž

     Dostupné velikosti portů: 1/8"(01), 1/4"(02) Přizpůsobitelné standardy závitů: Rc, NPT, G závit Dva způsoby instalace: přímá montáž se závitem nebo upevnění držákem Jasné označení IN/OUT zajišťuje instalaci jednosměrného proudění vzduchu.

5. Odolnost proti korozi a stabilní dlouhá životnost

     Těleso ventilu z tlakově lité hliníkové slitiny se širokou teplotní tolerancí od -5℃ do +60℃. Navrženo pro suchý stlačený vzduch, provoz bez mazání snižuje náklady na údržbu.

Tabulka technických specifikací

Definice kódu modelu

Příklad: AP100-02-B-N

     --AP100: Základní řada produktu

     --01 / 02: Odpovídající rozměr portu

     --B: Vybaveno montážním držákem; prázdný = bez závorky

     --N: závit NPT; polotovar = standardní Rc závit; F = G závit

     --Suffix X201: Verze pro nastavení nízkého tlaku

Typické aplikační scénáře

     Tlumič nárazů válce a koncová poloha tlumení nárazů Ochrana proti přetlaku pro následné regulátory tlaku Kompaktní přípravky a malá automatizační zařízení pro 3C, elektronický a lékařský průmysl Uzamykání horní meze tlaku pro obecné pneumatické vzduchové okruhy Laboratorní testy a experimentální potrubí vyžadující konstantní horní mez tlaku。

Shrnutí jedné věty

     Nezávislý kompaktní pojistný ventil AP100 integruje uzamykatelné nastavení knoflíku, nastavitelný rozsah 0,05–0,69 MPa a přímou montážní konstrukci, což je optimální řešení pro ovládání horní meze tlaku miniaturních pneumatických systémů.
