Ruční pákový ventil řady 4H 5/2 & 5/3 | Ručně ovládaný směrový regulační ventil

Značka: SOLH by Richge Technology | 5/2 5/3cestný ruční pákový pneumatický ventil pro ruční ladění a bezpečnostní zastavení

1. Přehled produktu a základní struktura

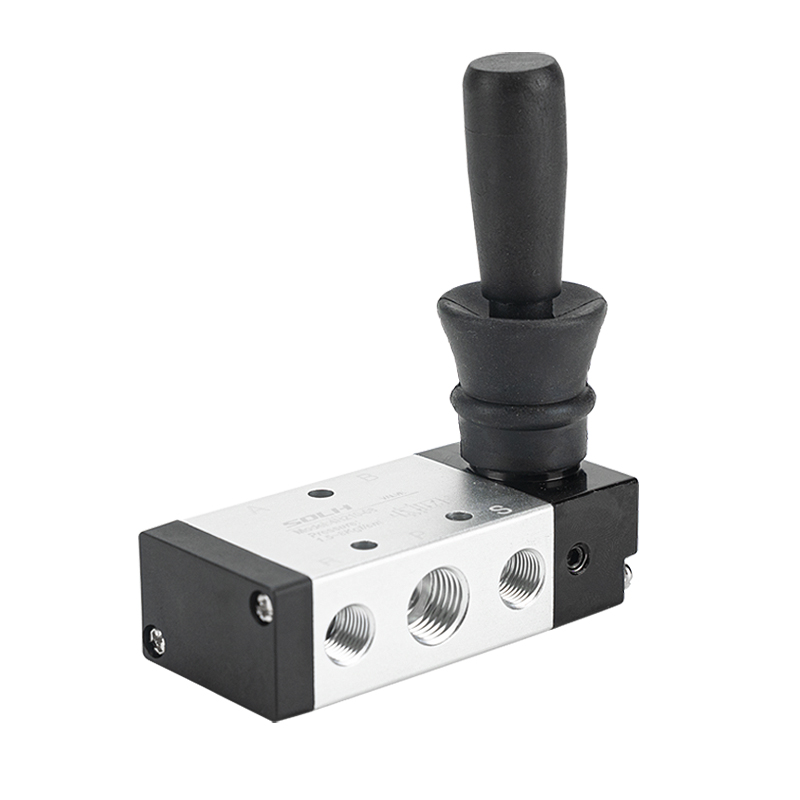

     Řada SOLH 4H je standardem AirTAC5/2 a 5/3 směrový ruční pákový ventil, také známý jako ručně ovládaný šoupátkový ventil. Spíná pneumatické okruhy čistě ručním pákovým ovládáním bez elektrických nebo pneumatických ovládacích signálů. Široce se používá k ručnímu ladění zařízení, nouzovému bezpečnostnímu zastavení a ovládání otáčení válce, vyznačuje se precizní strukturou cívky a odolným tělem z hliníkové slitiny s dvojitými režimy polohování, resetováním pružiny a uzamčením ocelovou kuličkou. Plně zaměnitelný s 4V solenoidovými ventily a 4A pneumatickými ventily, je to univerzální ruční ovládací prvek pro standardní pneumatické systémy.

  1.1 Standardní definice 5portového rozhraní

     • P Port: Hlavní vstupní port stlačeného vzduchu

     • A/B pracovní porty: Dvojité výstupní porty pro připojení dvojčinných válců pro ovládání vysouvacího a zatahovacího zdvihu

     • R/S výfukové porty: Přetlakové výfukové otvory, kompatibilní se standardní instalací tlumiče pro snížení hluku

     • Režim jízdy: Přímé ruční přepínání páky

     • Strukturální funkce: Vysoce přesný typ cívky, tělo z vysoce pevné hliníkové slitiny, pružinový reset / polohovací struktura ocelové kuličky pro stabilní provoz

2. 5/2cestný ruční pákový ventil (dvě polohy)

  2.1 Typ s ručním resetem pružiny (4H210/310/410)

     • Pracovní princip: Přepnutím páky změňte okruh vzduchu; páka se automaticky resetuje silou pružiny po uvolnění rukou.

     • Základní charakteristiky: Okamžitý reset s ručním uvolněním, vynikající výkon proti chybnému provozu a vysoká provozní bezpečnost.

     • Typický model: 4H210-08 (port G1/4, 5/2cestný pružinový resetovací ruční ventil)

  2.2 Typ s ručním zamykáním (4H210L/310L)

     • Pracovní princip: Vybaveno samosvornou konstrukcí páky. Ventil si po přepnutí udržuje obrácenou polohu a pro návrat potřebuje ruční reset.

     • Základní charakteristiky: Stabilní polohování a dlouhodobé držení polohy, účinně zabraňující náhodnému dotyku a nesprávné obsluze, vhodné pro dlouhodobé pracovní podmínky.

     • Typický model: 4H210L-08 (port G1/4, 5/2 cestný uzavírací ruční ventil)

3. 5/3cestný ruční pákový ventil (tři polohy)

  5/3cestné ruční ventily řady 4H230/330/430 využívají dvojitý stabilní design polohování ocelové kuličky se třemi profesionálními funkcemi střední polohy, které splňují pokročilé požadavky na pneumatické ovládání.

     • Uzavřené centrum (typ C): Plně zavřeno ve střední poloze. Realizuje zamykání válce, udržování tlaku a ochranu proti pádu pro závěsné a vertikální stanice.Typický model: 4H230C-08

     • Střed výfuku (typ E): Pracovní porty A/B komunikují s výfukovými otvory ve střední poloze. Systém plně uvolňuje tlak, což umožňuje volné plovoucí válce, ruční ladění zařízení a bezpečnostní ochranu.Typický model: 4H230E-08

     • Střed tlaku (typ P): P přívod vzduchu komunikuje s porty A/B ve střední poloze a převádí dvojčinný válec na jednočinný výstup pro synchronní upnutí a kontrolu vyvážení síly.Typický model: 4H230P-08

4. Standardní pravidla kódování modelů a běžné modely

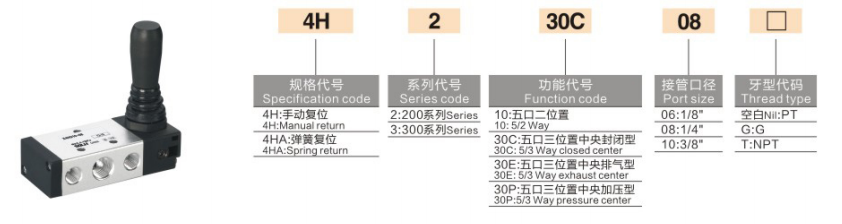

 1. Logika kódování: 4H [Kód velikosti] [Kód funkce] - [Velikost portu]

  2. Běžné modely hlavního proudu

     • 4H210-08: 5/2cestný reset pružiny, univerzální ruční ventil G1/4 port

     • 4H210L-08: 5/2-cestný samosvorný typ dlouhodobého držení polohy

     • 4H230C-08: 5/3 uzavřený střed, model s udržováním tlaku ve válci a uzamykáním

     • 4H310-10: 5/2cestný pružinový reset, G3/8 velkoprůtokový ruční ovládací ventil

5. Univerzální základní technické parametry

6. Hlavní výhody produktu

     • Čistě manuální bezpečnost proti výbuchu: Nevyžadují žádné elektrické součásti a napájení, nulové riziko jiskry. Perfektně se hodí pro ladění zařízení, nouzové zastavení a ruční ovládání v hořlavém, výbušném a prašném prostředí.

     • Duální režimy polohování pro úplné scénáře: Typ s pružinovým resetem pro okamžitý bezpečnostní reset a ochranu před chybnou funkcí; uzamykací typ pro dlouhodobé stabilní držení polohy, pokrývající krátkodobé poskoky a dlouhodobé pracovní podmínky.

     • Všestranné třípolohové střední funkce: Vybaveno třemi středními režimy C/E/P pro realizaci zamykání válce a udržování tlaku, bezpečnostního odtlakování systému a synchronního ovládání vyvážení upnutí.

     • Flexibilní a univerzální instalace: Podporuje montáž na panel a montáž na základnu s víceúhlovou pevnou instalací. Zcela univerzální a zaměnitelné s elektrickými regulačními ventily 4V a pneumatickými regulačními ventily 4A v instalačních rozměrech.

     • Stabilní a odolný provoz: Přesné přizpůsobení cívky a struktura polohování ocelové kuličky zajišťují čistý pocit z ruky, ostré couvání, nízké tření a dlouhou životnost.

7. Typické aplikační scénáře

     • Ruční ladění, krokový provoz a bezpečnostní kontrola údržby dvojčinných válců

     • Bezpečnostní blokování dveří a pneumatické obvody nouzového zastavení, ruční ovládání pro zóny v nevýbušném provedení

     • Ruční reverzní řízení pro neenergetická zařízení a automatizované výrobní linky

     • Výměna a odladění 4V elektromagnetických ventilů a 4A pneumatických ventilů na místě pro flexibilní přepínání elektrických/pneumatických/manuálních režimů ovládání

Shrnutí jedné věty

     Řada SOLH 4H je univerzální 5/2 a 5/3 cestný ruční pákový ventil s duálním polohováním reset/uzamykání a třemi středními funkcemi C/E/P. Díky čistě manuálnímu bezpečnostnímu provozu a plné zaměnitelnosti 4V/4A je to standardní ručně ovládaný ventil pro ruční ladění pneumatického systému a ovládání bezpečnostního nouzového zastavení.
